رله الکترونیکی ssr

در دنیای امروز که سرعت، دقت و پایداری در سیستم های الکتریکی و صنعتی اهمیت ویژه ای پیدا کرده، انتخاب تجهیزات مناسب می تواند تفاوت بین یک عملکرد پایدار و یک سیستم پر از خطا را رقم بزند. یکی از تجهیزاتی که در سال های اخیر جایگزین بسیاری از رله های مکانیکی و کنتاکتورهای کوچک شده، رله SSR یا همان رله حالت جامد است.

رله SSR با ساختار تمام الکترونیکی خود، مفهومی جدید از سوئیچینگ را ارائه می دهد؛ سوئیچینگی که نه صدای کلیک دارد، نه سایش مکانیکی دارد و نه محدودیت سرعت. به همین دلیل در صنایع مدرن که نیاز به کنترل دقیق بارهای حرارتی، موتوری و روشنایی وجود دارد، رله SSR یک انتخاب ایده آل است.

این مقاله رله SSR را از تمام جوانب بررسی می کند اینکه چیست، چگونه کار می کند، انواع آن چیست، چه کاربردهایی دارد، قیمت و مشخصات فنی آن چگونه تعیین می شود، چرا انتخاب آن اهمیت دارد و چرا برند سوشیما صنعت یکی از بهترین تولیدکنندگان این محصول در بازار ایران است.

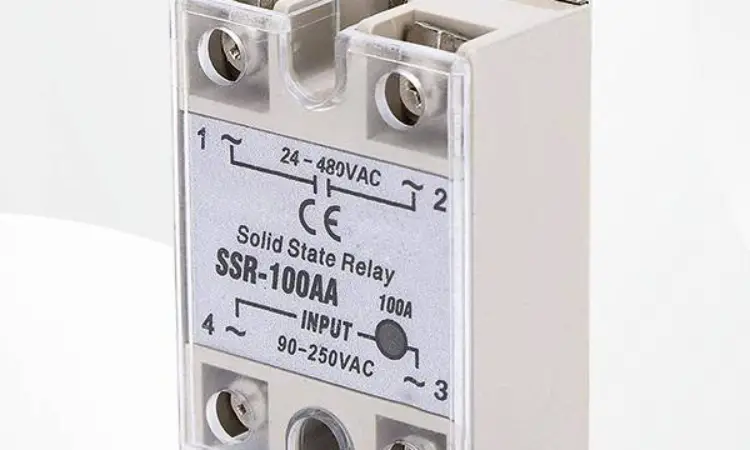

رله SSR چیست؟

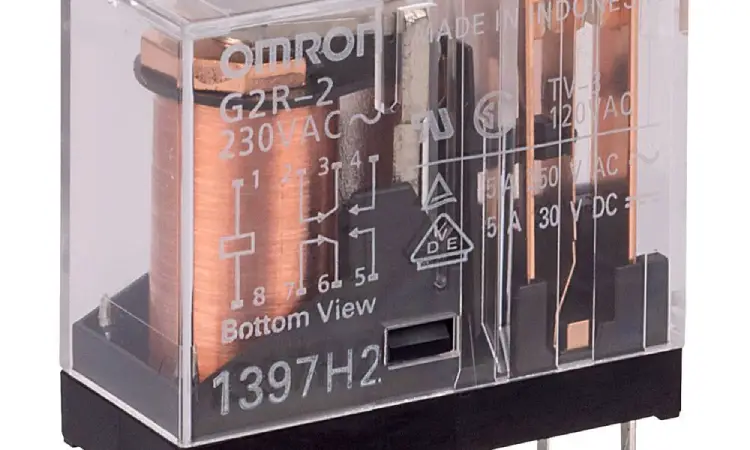

برای شناخت بهتر رله SSR باید ابتدا تفاوت آن با رله های مکانیکی سنتی را بررسی کرد. رله های مکانیکی از کنتاکت های فلزی تشکیل می شوند که هنگام تحریک شدن، به یکدیگر چسبیده و جریان را عبور می دهند. این فرآیند هرچند ساده است اما مشکلاتی مانند ایجاد جرقه، سایش کنتاکت ها، تولید صدا و سرعت پایین سوئیچینگ را به همراه دارد.

اما رله SSR یک رله تمام الکترونیکی است که هیچ قطعه مکانیکی در آن وجود ندارد. سوئیچینگ در این رله با استفاده از نیمه رساناهایی مانند تریستور، ترایاک، ترانزیستورهای قدرت، MOSFET و مدارهای اپتوکوپلر انجام می شود. همین ساختار باعث می شود SSR کاملاً بدون صدا و با سرعت بسیار بالا عمل کند.

در رله SSR ورودی فرمان از طریق اپتوکوپلر از خروجی قدرت جدا می شود. این جداسازی ایزوله باعث می شود هیچ نویز یا تداخل الکتریکی به مدار فرمان منتقل نشود. به همین دلیل SSR در سیستم هایی که از PLC، کنترلرهای دما یا سیستم های دیجیتال استفاده می کنند عملکردی کاملاً پایدار دارد.

به زبان ساده، رله SSR یک سوئیچ الکترونیکی مقاوم، پرسرعت، بی صدا و با طول عمر بالا است که برای کنترل بارهای AC یا DC در توان های مختلف استفاده می شود.

کاربرد رله SSR

کاربردهای رله SSR بسیار گسترده است و تقریباً در هر سیستمی که نیاز به سوئیچینگ سریع، بدون خطا و مطمئن باشد، SSR بهترین گزینه محسوب می شود. در اولین و مهم ترین کاربرد، SSR در سیستم های گرمایشی استفاده می شود. هیترها، المنت ها و دستگاه های گرمایشی در کارخانه ها نیاز به کنترل دقیق دما دارند. اغلب کنترلرهای PID با SSR کار می کنند زیرا نیاز به سوئیچینگ بسیار سریع و دقیق دارند.

در صنعت بسته بندی، دستگاه های دوخت پلاستیک، سیستم های حرارتی، ماشین آلات پرکن و دستگاه های لیبل زن نیز از SSR استفاده می شود. دلیل اصلی این امر عملکرد بی صدا و سرعت بالای رله SSR است.

در سیستم های روشنایی صنعتی و محیط هایی که روشنایی باید با دوره های زمانی خاص و بدون شوک انجام شود نیز SSR بهترین انتخاب است. فن ها، پمپ ها، دستگاه های تهویه و برخی موتورها نیز می توانند با SSR کنترل شوند؛ به خصوص زمانی که نیاز به کنترل توان دارند.

در سیستم های آزمایشگاهی و تجهیزات حساس که نویز الکتریکی می تواند عملکرد دستگاه را مختل کند، رله SSR به دلیل ایزولاسیون بالای ورودی و خروجی انتخاب برتر است. SSR ها همچنین در تابلوهای برق هوشمند، سیستم های اتوماسیون صنعتی، کنترل دما، دستگاه های خشک کن، صنایع غذایی، خطوط مونتاژ و بسیاری از تجهیزات پیشرفته کاربرد گسترده دارند.

انواع رله SSR

رله های SSR در انواع مختلفی تولید می شوند که هرکدام برای کاربردهای خاص طراحی شده اند. تفاوت اصلی این رله ها در نوع بار، تعداد فاز، نوع خروجی و تکنولوژی داخلی است.

رله SSR تک فاز

رله SSR تک فاز برای کنترل بارهای AC تک فاز طراحی شده است. این نوع SSR معمولاً برای کنترل هیترها، فن ها، المنت های کوچک، روشنایی LED و دستگاه های با توان متوسط استفاده می شود. این رله ها معمولاً در بازه جریان ۵ تا ۱۰۰ آمپر ساخته می شوند و سرعت سوئیچینگ بسیار بالایی دارند.

در سیستم هایی که از کنترل PID استفاده می شود، SSR تک فاز بهترین انتخاب است زیرا هیچ صدایی تولید نمی کند و طول عمر بسیار بالایی دارد.

رله SSR سه فاز

رله SSR سه فاز برای کنترل بارهای سنگینی مانند موتورهای سه فاز، هیترهای قوی، پمپ های صنعتی، بلوئرهای بزرگ و تجهیزات تولیدی استفاده می شود.
این رله ها در سه ورودی و سه خروجی فاز طراحی شده اند و توانایی کنترل بارهای بسیار سنگین را دارند.

کنترل توان در صنایع سنگین بدون SSR سه فاز تقریباً غیرممکن است و بسیاری از سیستم های گرمایشی سه فاز تنها با SSR عملکرد پایدار دارند.

قیمت رله SSR

قیمت رله SSR بر اساس مجموعه ای از عوامل فنی، کیفیت ساخت، توان خروجی و نوع تکنولوژی تعیین می شود. مدل های ارزان تر معمولاً از قطعات ساده تر و نیمه رساناهای متوسط استفاده می کنند و برای بارهای سبک مناسب اند. اما مدل های صنعتی که باید در شرایط سخت کار کنند، قیمت بالاتری دارند.

مهم ترین عوامل تأثیرگذار بر قیمت رله SSR عبارتند از:

در بازار، SSRهای ارزان قیمت معمولاً توان واقعی را ارائه نمی دهند و خیلی زود داغ یا دچار آسیب می شوند. به همین دلیل انتخاب برند معتبر اهمیت زیادی دارد.

خرید رله SSR

خرید رله SSR باید با دقت انجام شود زیرا انتخاب اشتباه ممکن است باعث آسیب دیدن بار، ایجاد نویز، داغ شدن بیش از حد یا اختلال در عملکرد سیستم شود. اولین نکته در خرید SSR، شناسایی نوع بار است. اگر بار هیتر یا المنت است، SSR تک فاز با خروجی AC مناسب خواهد بود. اگر بار موتور یا پمپ سه فاز باشد، باید SSR سه فاز انتخاب شود.

نکته مهم بعدی انتخاب توان مناسب است. همیشه توصیه می شود SSR با توان حداقل ۲۰ درصد بیشتر از بار واقعی انتخاب شود تا داغ نشود و عمر طولانی داشته باشد. موضوع دیگر سازگاری ولتاژ فرمان است. اگر کنترلر یا PLC خروجی ۳ تا ۳۲ ولت DC ارائه می دهد، باید SSR سازگار با این ورودی انتخاب شود.

یکی از نکات مهم در خرید SSR، توجه به این است که هیت سینک مناسب همراه رله تهیه شود. بدون هیت سینک، رله SSR نمی تواند جریان واقعی را تحمل کند. بسیاری از مدل های بی کیفیت به دلیل نبود هیت سینک مناسب خیلی زود دچار آسیب می شوند. در نهایت، خرید از برند معتبر بهترین ضمانت برای استفاده طولانی مدت است.

مشخصات فنی رله SSR

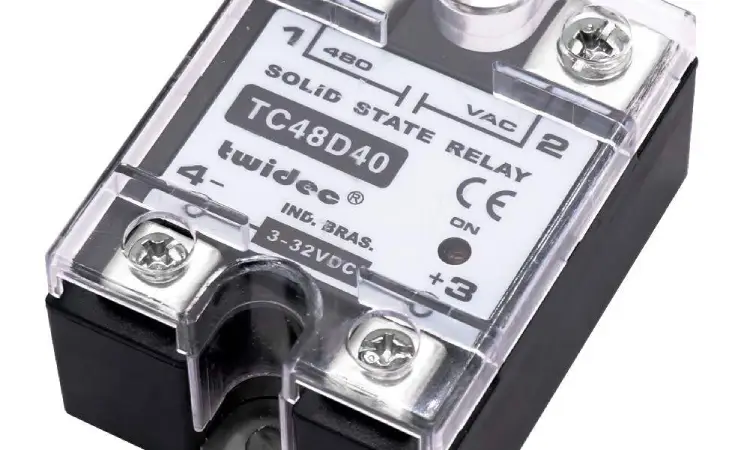

مشخصات فنی رله SSR بسته به مدل و توان خروجی متفاوت است اما برخی ویژگی ها تقریباً در تمام مدل ها مشترک هستند. رله SSR معمولاً دارای ورودی فرمان با ولتاژ ۳ تا ۳۲ ولت DC است. این بازه وسیع باعث می شود SSR با انواع کنترلرهای دیجیتال، PLCها، ترموستات ها و کنترلرهای PID سازگار باشد.

خروجی SSR بسته به مدل می تواند AC یا DC باشد. مدل های AC معمولاً برای هیتر و المنت مناسب اند و مدل های DC برای بارهایی مانند موتور DC استفاده می شوند. یکی از ویژگی های مهم SSR، Zero Cross است؛ قابلیتی که باعث می شود رله تنها در نقطه صفر موج AC سوئیچ کند. این موضوع باعث کاهش نویز و جلوگیری از ضربه الکتریکی می شود.

در SSR جریان نشتی نیز وجود دارد که مقدار کمی جریان حتی در حالت خاموش از بار عبور می دهد. این ویژگی طبیعی است اما در انتخاب بارهای حساس باید در نظر گرفته شود.

مزایای رله SSR

مزایای رله SSR در مقایسه با رله های مکانیکی بسیار گسترده و چشمگیر است. اولین مزیت، عملکرد بی صدا است. رله های مکانیکی هنگام قطع و وصل صدا ایجاد می کنند اما SSR کاملاً بدون صدا کار می کند.

مزیت بزرگ بعدی، سرعت بسیار بالای سوئیچینگ است. رله SSR می تواند هزاران بار در دقیقه سوئیچ کند و هیچ محدودیت مکانیکی ندارد. SSR همچنین عمر بسیار بالایی دارد زیرا هیچ قطعه مکانیکی در آن وجود ندارد. این موضوع باعث می شود در محیط های صنعتی با سوئیچ های مکرر، SSR بهترین انتخاب باشد.

وجود ایزولاسیون نوری باعث می شود نویزهای الکتریکی به مدار فرمان منتقل نشوند و سیستم عملکرد پایدار داشته باشد. SSRها همچنین بدون جرقه کار می کنند، بنابراین در محیط های پرگردوغبار یا با احتمال وجود گازهای اشتعال پذیر ایمنی بیشتری دارند.

سوشیما صنعت؛ تولید کننده انواع رله SSR

در میان برند های داخلی، سوشیما صنعت یکی از حرفه ای ترین تولیدکنندگان رله SSR است. این مجموعه با تکیه بر دانش فنی، قطعات باکیفیت و طراحی صنعتی، محصولاتی تولید می کند که در خطوط تولید، دستگاه های بسته بندی، سیستم های حرارتی و تجهیزات اتوماسیون به طور گسترده استفاده می شوند. رله های SSR تولید سوشیما صنعت دارای قابلیت های زیر هستند:

• ایزولاسیون دقیق
• سرعت سوئیچینگ بالا
• استفاده از نیمه رساناهای باکیفیت
• هیت سینک های استاندارد
• طراحی صنعتی مقاوم
• طول عمر بالا و پایداری در شرایط سخت

به همین دلیل بسیاری از صنایع کوچک و بزرگ این برند را انتخاب اول خود قرار داده اند.

نتیجه گیری

رله SSR یکی از مهم ترین اجزای سیستم های الکترونیکی و صنعتی است و نقش مهمی در کنترل بارهای حرارتی، موتوری و روشنایی دارد. این رله با عملکرد بی صدا، سرعت بالا، طول عمر زیاد و ایمنی بالا، جایگزینی ایده آل برای رله های مکانیکی محسوب می شود.

اگر قصد خرید رله SSR دارید، توجه به توان خروجی، نوع بار، خروجی AC یا DC، وجود Zero Cross، کیفیت قطعات و برند تولیدکننده اهمیت زیادی دارد.
برند سوشیما صنعت یکی از معتبرترین و قابل اعتمادترین گزینه ها در بازار ایران است که محصولات آن کیفیت و پایداری عالی دارند.

سوالات متداول

1. آیا رله SSR می تواند جایگزین کامل رله های مکانیکی شود؟
رله SSR در بسیاری از کاربردها می تواند جایگزین رله های مکانیکی شود، زیرا سرعت بالاتر، عملکرد بدون صدا و طول عمر بیشتری دارد. اما در برخی کاربردهای خاص مانند مدارهایی که نیاز به قطع کامل جریان بدون نشتی دارند یا سیستم هایی که بارهای بسیار سنگین لحظه ای دارند، هنوز رله های مکانیکی یا کنتاکتورهای صنعتی ممکن است مناسب تر باشند. با این حال، برای هیترها، المنت ها، کنترل های PID، روشنایی و بارهای متوسط، رله SSR عملاً گزینه برتر محسوب می شود.

2.آیا رله SSR نیاز به هیت سینک دارد؟
تقریباً تمام مدل های رله SSR به هیت سینک نیاز دارند، زیرا نیمه رساناهای داخلی هنگام سوئیچینگ حرارت تولید می کنند. اگر هیت سینک مناسب نصب نشود، رله در جریان های بالا داغ می شود و احتمال سوختن آن وجود دارد. هیت سینک مناسب باعث خنک شدن رله، افزایش طول عمر و عملکرد پایدار در بارهای سنگین می شود. حتی برای مدل های ۱۰ یا ۲۰ آمپر نیز استفاده از خنک کننده توصیه می شود.

3.آیا جریان نشتی رله SSR خطرناک است؟
جریان نشتی در رله SSR یک ویژگی طبیعی است و به دلیل ساختار نیمه رسانایی آن رخ می دهد. این جریان بسیار کم است و معمولاً هیچ مشکلی ایجاد نمی کند. اما در بارهای بسیار حساس یا بارهایی که نیاز به قطع کامل دارند، باید از تجهیزات جانبی یا انتخاب درست نوع SSR استفاده شود. در کاربردهای حرارتی و روشنایی، این جریان نشتی هیچ تأثیر منفی ایجاد نمی کند و عملکرد بار کاملاً طبیعی است.
