رله SSR (Solid State Relay) چیست؟
رله SSR یا رله حالت جامد یک کلید الکترونیکی است که بدون هیچ قطعه مکانیکی، وظیفه قطع و وصل بار را انجام میدهد. در داخل SSR خبری از بوبین، فنر و تیغه نیست؛ همه چیز با ترایاک، ترانزیستور، تریستور و اپتوکوپلر انجام میشود. همین موضوع باعث میشود:- در زمان سوئیچینگ، هیچ صدایی تولید نشود
- به دلیل نبود سایش مکانیکی، طول عمر بسیار بالا باشد
- امکان قطع و وصل با فرکانس بالا (مثلاً در کنترل PID دما) فراهم شود
خرید و قیمت رله های اس اس ار از سوشیما صنعت.تولید کننده برتر رله های اس اس ار کشور.
کنتاکتور چیست؟
کنتاکتور یک کلید قدرت الکترومکانیکی است که با تحریک یک بوبین، تیغههای فلزی را به هم وصل یا از هم جدا میکند. این تیغهها جریان بار را عبور میدهند. مشخصههای اصلی کنتاکتور:- تحمل بسیار خوب در برابر جریانهای راهاندازی و ضربهای
- مناسب برای موتورهای سهفاز، بارهای القایی سنگین و سیستمهای قدرت
- قابلیت اضافه شدن کنتاکتهای کمکی برای مدار فرمان

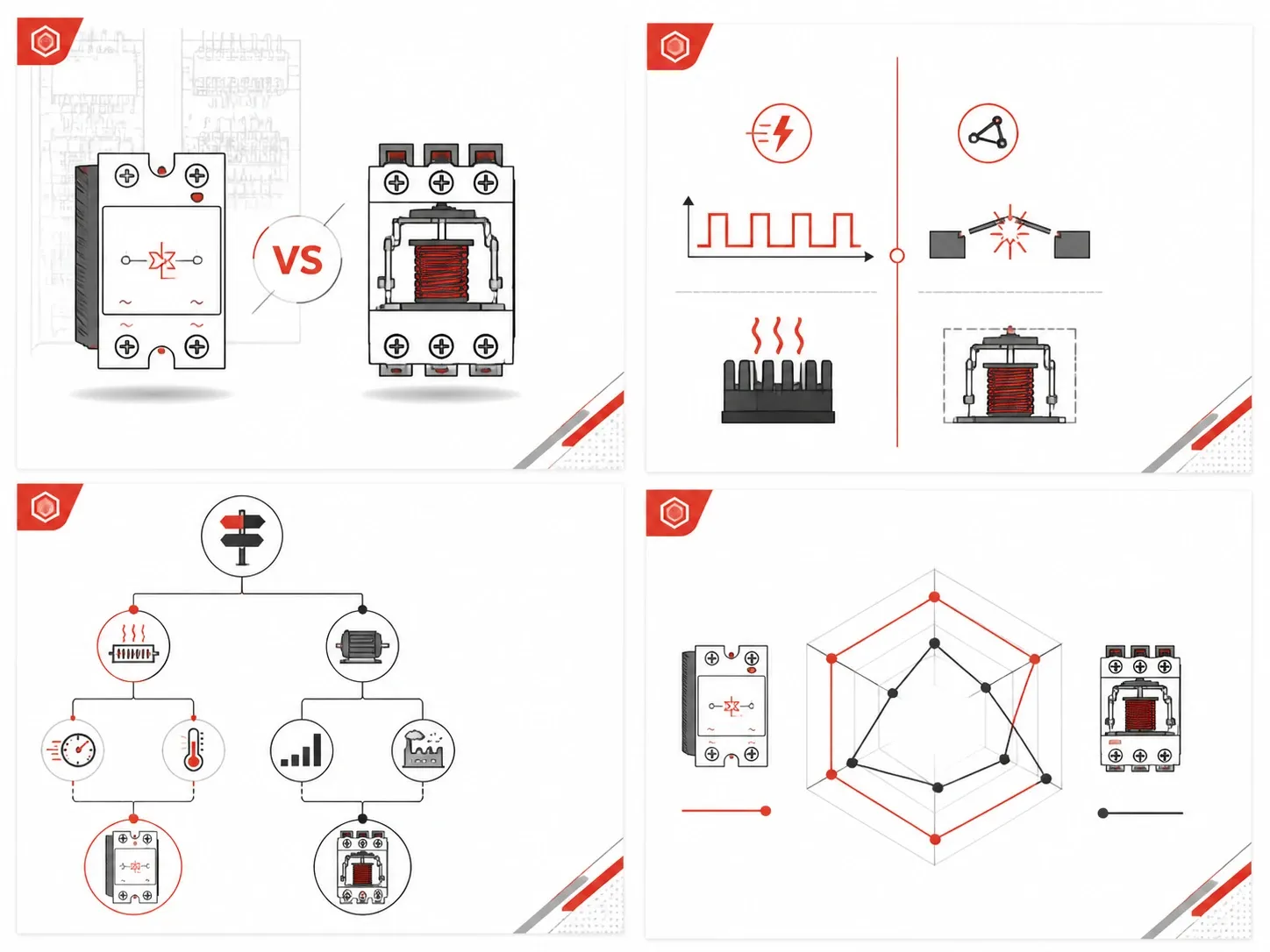

تفاوت ساختاری و عملکردی SSR و کنتاکتور
برای انتخاب درست بین SSR و کنتاکتور، باید بدانیم این دو از نظر ساختار داخلی و رفتار در مدار چه تفاوتی دارند.۱. مکانیزم قطع و وصل
- SSR: بر اساس نیمههادیها و اپتوکوپلر کار میکند. قطع و وصل در چند میلیثانیه و بدون جرقه مکانیکی انجام میشود.
- کنتاکتور: بر اساس نیروی مغناطیسی و تیغههای فلزی عمل میکند. در لحظه قطع، امکان ایجاد آرک (جرقه) وجود دارد.
۲. سرعت سوئیچینگ
در کنترلهای مدرن مثل PID کنترل دما یا کنترل توان به صورت تناسبی، سرعت سوئیچینگ اهمیت زیادی دارد.- SSR میتواند در هر ثانیه چندین بار قطع و وصل شود.
- کنتاکتور برای چنین فرکانسی مناسب نیست و به سرعت دچار سایش مکانیکی میشود.
۳. نویز صوتی و الکترومغناطیسی
- SSR: کاملاً بیصداست و تنها نویز الکترومغناطیسی آن محدود به لحظه سوئیچینگ روی بار است.
- کنتاکتور: در زمان هر بار قطع و وصل، صدای «کلیک» ایجاد میکند و آرک میتواند نویز بیشتری وارد سیستم کند.
۴. تلفات و گرما
مهمترین نکتهای که خیلیها نادیده میگیرند، تفاوت رفتار حرارتی است:- SSR: به خاطر ساختار نیمههادی، همواره روی آن افت ولتاژ وجود دارد (معمولاً ۱ تا ۱٫۶ ولت). در جریانهای بالا، این افت ولتاژ تبدیل به گرمای قابل توجه میشود؛ بنابراین هیت سینک مناسب الزامی است.
- کنتاکتور: به دلیل تماس فلزی، افت ولتاژ بسیار کم بوده و عملاً تلفات حرارتی در مسیر جریان ناچیز است؛ فقط بوبین مقداری توان مصرف میکند.
تفاوت رله با کنتاکتور
رله و کنتاکتور عملکرد مشابهی دارند، اما تفاوت عمدهی بین رله و کنتاکتور این است که کنتاکتور میتواند مقدار زیادی جریان را تحمل کند، اما رله تنها میتواند مقدار کمی از جریان بهاندازه 0.1 آمپر تا 20 آمپر را از خود عبور دهد.جدول زیر نشان دهنده خلاصه ای از تفاوت های رله و کنتاکتور می باشد.
مزایا و معایب رله SSR نسبت به کنتاکتور
مزایای SSR
- سوئیچینگ بسیار سریع؛ مناسب برای کنترل PID و تناسبی
- کاملاً بیصدا؛ مناسب برای محیطهای حساس به صدا
- عدم وجود سایش مکانیکی و در نتیجه طول عمر بسیار بالا
- عدم ایجاد جرقه مکانیکی؛ مناسب برای محیطهای دارای گاز، بخار یا گردوغبار قابل اشتعال (با در نظر گرفتن استانداردها)
- ابعاد کوچکتر نسبت به توان قابل کنترل
معایب SSR
- قیمت اولیه بالاتر نسبت به کنتاکتور با جریان نامی مشابه
- نیاز به هیت سینک و تهویه مناسب، مخصوصاً در جریانهای بالا
- حساسیت بالاتر به اضافه ولتاژ و نویز؛ نیاز به وریستور، فیوز مناسب و طراحی درست
- تحمل کمتر در برابر جریانهای راهاندازی شدید و اتصال کوتاه نسبت به کنتاکتور قدرت
مزایا و معایب کنتاکتور
کنتاکتور با وجود قدیمی بودن، هنوز هم انتخاب اول در مدارهای قدرت است.مزایا
- تحمل عالی در برابر جریان راهاندازی موتور و اضافه بارهای کوتاهمدت
- ساختار ساده، شناختهشده و قابل تعمیر
- انواع مدلها برای توانها و کاربردهای مختلف
- قیمت مناسبتر در آمپرهای بالا
- قابلیت اضافه کردن کنتاکت کمکی متعدد برای مدار فرمان کلاسیک
معایب
- ایجاد صدا هنگام قطع و وصل
- محدودیت در تعداد سوئیچینگ در ساعت؛ برای کنترل PID دما مناسب نیست
- سایش تیغهها و نیاز به سرویس و تعویض دورهای
- ایجاد جرقه (آرک) در زمان قطع بار، مخصوصاً در بارهای القایی
کدام برای کدام کاربرد صنعتی بهتر است؟
۱. کنترل المنت و هیترهای صنعتی
در کاربردهایی مثل کورههای برقی، هیترهای تونلی، دستگاه تزریق پلاستیک، بستهبندی حرارتی و خشککنها، کنترل دما بسیار مهم است. در این سیستمها معمولاً از کنترلر PID استفاده میشود و خروجی PID نیاز به سوئیچینگ سریع دارد.نتیجه: در ۹۰ درصد این موارد، رله SSR انتخاب ایدهآل است؛ زیرا:- به راحتی با خروجی فرمان کنترلر PID یا PLC هماهنگ میشود
- تابلو بیصداست و سوئیچینگ حتی در سیکلهای چند ثانیهای هم مشکلی ایجاد نمیکند
- دما یکنواختتر کنترل میشود و عمر المنت هم بیشتر میشود
۲. کنترل موتورهای سهفاز و بارهای القایی
برای موتور فن، پمپ، نوار نقاله، کمپرسور و… معمولاً در لحظه راهاندازی جریان ۵ تا ۸ برابر جریان نامی از مدار عبور میکند. این جریان ضربهای میتواند به SSR آسیب جدی بزند، در حالی که کنتاکتور برای چنین شرایطی طراحی شده است.نتیجه: برای کنترل موتورها، مخصوصاً در توان متوسط و بالا، کنتاکتور مکانیکی انتخاب اصلی است.۳. خطوط بستهبندی و اتوماسیون پرسرعت
در برخی خطوط بستهبندی، نیاز به قطع و وصل سریع سیگنال یا بارهای سبک داریم؛ مثلاً شیر پنوماتیک کوچک یا المنتهای کم توان.در این حالت هم SSR به دلیل سرعت بالا و بدون صدا بودن، برتری دارد؛ البته باید به جریان و نوع بار توجه شود و حفاظت لازم در نظر گرفته شود.۴. محیطهای حساس به جرقه و صدا
در محیطهایی مانند صنایع غذایی، دارویی، اتاق تمیز یا فضاهای اداری/آزمایشگاهی، نویز صوتی و جرقه به هیچوجه مطلوب نیست.نتیجه: در این شرایط، استفاده از SSR برای بارهای مقاومتی و سبک منطقیتر است.۵. کنترل از طریق PLC و PID
در سیستمهایی که PLC یا کنترلر PID وظیفه کنترل خروجی را دارد، معمولاً سیگنال خروجی به صورت ولتاژ DC، پالس یا SSR Driver است.- اگر نیاز به کنترل تناسبی (مثلاً ۳۰٪ توان) باشد → SSR تقریباً تنها انتخاب منطقی است.
- اگر فقط به صورت On/Off ساده با تعداد قطع و وصل کم در ساعت نیاز باشد → بسته به نوع بار، کنتاکتور هم میتواند گزینه باشد.
مقایسه هزینه، نگهداری و طول عمر SSR و کنتاکتور
هزینه اولیه
برای یک جریان نامی مشابه، مثلاً ۴۰ آمپر:- قیمت SSR با کیفیت معمولاً بالاتر از کنتاکتور معادل است.
- اما SSR نیاز به کنتاکت کمکی، رله کمکی و سیمکشیهای اضافی ندارد.
هزینه نگهداری
در سیستمهای صنعتی که ۲۴ ساعته کار میکنند، هزینه نگهداری مهمتر از قیمت اولیه است.- SSR: اگر درست انتخاب و نصب شود (هیت سینک، فیوز، وریستور)، سالها بدون نیاز به سرویس کار میکند.
- کنتاکتور: بسته به تعداد قطع و وصل، هر چند وقت یک بار نیاز به تعویض تیغهها یا خود کنتاکتور داریم.
طول عمر عملکردی
SSR: طول عمر آن بیشتر تابع دما و شرایط اضافه ولتاژ است تا تعداد قطع و وصل. کنتاکتور: طول عمر آن مستقیماً تابع تعداد قطع و وصل و جریان عبوری است.مصرف انرژی جانبی
- بوبین کنتاکتور به صورت دائم در زمان وصل فعال است و توان مصرف میکند.
- در SSR فقط تلفات روی بار و مدار راهانداز کوچک وجود دارد.
جدول مقایسه رله SSR و کنتاکتور
| ویژگی | رله SSR | کنتاکتور |
|---|---|---|
| مکانیزم | الکترونیکی، نیمههادی | الکترومکانیکی، تیغه فلزی |
| سرعت سوئیچینگ | بسیار سریع (ms) | کندتر، مناسب On/Off |
| تعداد قطع و وصل مجاز | بسیار زیاد | محدود، وابسته به سایش |
| صدا | کاملاً بیصدا | دارای صدای کلیک |
| جرقه مکانیکی | ندارد | دارد (آرک) |
| تحمل جریان راهاندازی | کمتر | بسیار خوب |
| نیاز به هیت سینک | بله، در جریانهای متوسط و بالا | خیر |
| کاربرد پیشنهادی | المنت، هیتر، کنترل دما و توان | موتور، بار القایی، توانهای بالا |
| قیمت اولیه | بالاتر در آمپر مساوی | پایینتر |
| نگهداری | کم، بدون قطعه مکانیکی | سرویس و تعویض تیغه |
اشتباهات رایج در انتخاب SSR یا کنتاکتور
در پروژههای صنعتی، چند اشتباه تکراری زیاد دیده میشود که دانستن آنها میتواند جلوی هزینههای سنگین را بگیرد.- استفاده از SSR برای موتور سه فاز بدون در نظر گرفتن جریان راهاندازی: در ظاهر کار میکند، اما در چند روز یا چند هفته، SSR میسوزد.
- عدم استفاده از هیت سینک مناسب برای SSR: نصب SSR روی شاسی فلزی بدون هیت سینک، یعنی دعوت به سوختن در بارهای نزدیک به جریان نامی.
- استفاده از کنتاکتور در خروجی PID برای کنترل دما: در چند ماه، تیغهها میسوزند و سیستم ناپایدار میشود؛ نتیجه، خرابی محصول و نارضایتی مشتری.
- بیتوجهی به وریستور و فیوز مناسب در مدار SSR: اضافه ولتاژ شبکه یا ضربههای ناشی از قطع و وصل بار میتواند SSR را تخریب کند.
- انتخاب SSR فقط بر اساس جریان نامی: بدون در نظر گرفتن دمای محیط، نوع بار و ضریب اطمینان، باعث میشود SSR در شرایط واقعی زودتر از انتظار بسوزد.
