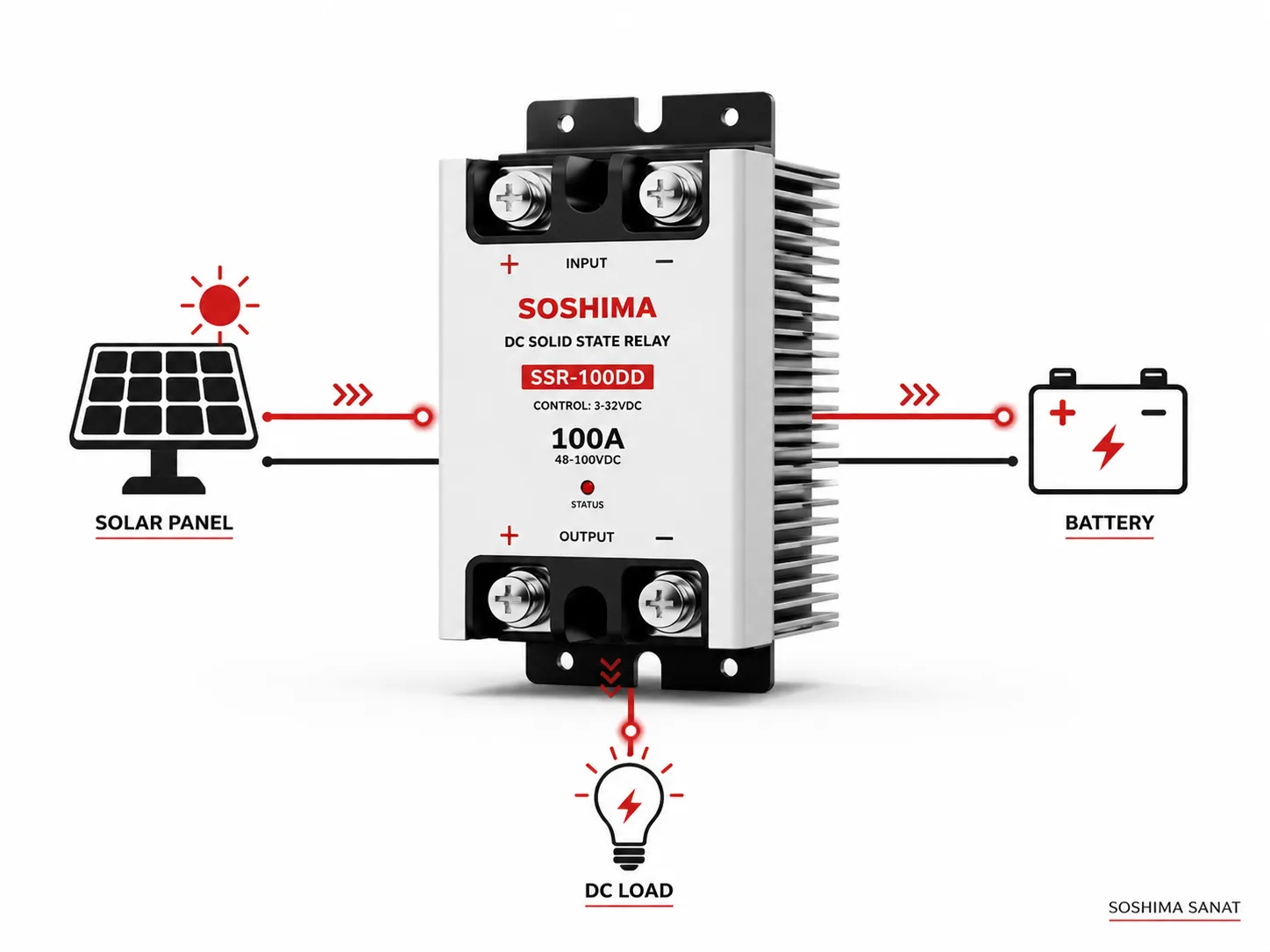

کنترلر شارژ خورشیدی، مغز متفکر هر نیروگاه فتوولتائیک جدا از شبکه یا متصل به شبکه است. وظیفه اصلی این دستگاه، مدیریت جریان برق تولیدی پنلها به سمت باتریها و سپس مصرفکننده است. اگر باتری بیش از حد شارژ شود، میجوشد، گاز تولید میکند و عمرش به شدت کاهش مییابد.
اگر هم بیش از حد دشارژ شود، صفحههای داخلی آن سولفاته شده و برای همیشه از بین میرود. درست در همین نقطه بحرانی، رله SSR وارد عمل میشود و مانند یک نگهبان خاموش، مدار را در کسری از میلیثانیه قطع یا وصل میکند.
سوشیما صنعت، به عنوان تولیدکننده تخصصی رلههای حالت جامد در ایران، محصولاتی را عرضه میکند که دقیقاً برای همین شرایط سخت طراحی شدهاند؛ جایی که یک لحظه تأخیر در قطع جریان DC میتواند فاجعهای به بار آورد.
در این مقاله تخصصی از سوشیما صنعت تولید کننده انواع رله ssr در ایران، بدون کلیگویی، وارد جزئیات فنی نحوه عملکرد، مزایا، معایب و روشهای عملی انتخاب و نصب SSR در شارژ کنترلرهای خورشیدی میشویم.
چرا رله حالت جامد (SSR) بر رله الکترومکانیکی در سیستمهای خورشیدی برتری دارد؟
در یک کنترلر شارژ آفگرید، عملیات کلیدزنی مداوم است. صبح که نور خورشید میتابد، مدار شارژ باید وصل شود. ظهر که باتری پر میشود، مدار باید قطع گردد. غروب که ولتاژ پنل افت میکند، مسیر دشارژ باید مدیریت شود. این چرخه، روزی چندین بار تکرار میگردد. یک رله الکترومکانیکی استاندارد، نهایتاً ۱۰۰ تا ۲۰۰ هزار سیکل عمر مکانیکی دارد.
در یک سیستم پرمصرف، این یعنی خرابی در کمتر از ۲ سال. اما ماجرا به همین جا ختم نمیشود. آرک الکتریکی (جرقه) در رلههای مکانیکی، به خصوص در ولتاژهای DC که نقطه صفر عبوری ندارند، یک قاتل خاموش است. جرقه باعث فرسایش کنتاکتها، افزایش مقاومت تماسی، تولید گرما و در نهایت جوش خوردن کنتاکتها میشود. این یعنی کنترلر در حالت وصل قفل میکند و باتری را نابود میسازد.
رله SSR این مشکلات را به صورت ریشهای حل کرده است. سوئیچینگ در SSR با استفاده از قطعات نیمههادی مانند ترایاک (در مدلهای AC) یا ماسفت و IGBT (در مدلهای DC) انجام میشود. وقتی سیگنال کنترلی (معمولاً ۳ تا ۳۲ ولت DC) به ورودی LED اپتوکوپلر اعمال میشود، نور مادون قرمز تولید شده به چیپ نیمههادی خروجی برخورد کرده و آن را در کمتر از ۱۰۰ میکروثانیه روشن میکند. هیچ قطعه متحرکی وجود ندارد.
پس سایش مکانیکی صفر است. همچنین، در SSRهای DC که مخصوص سیستمهای خورشیدی طراحی شدهاند، کلیدزنی در ولتاژ صفر (ZVS) یا جریان صفر (ZCS) انجام نمیشود، بلکه یک قطع و وصل سخت و سریع با زمان خیزش بسیار کوتاه صورت میگیرد تا تلفات سوئیچینگ به حداقل برسد.
کالبدشکافی فنی یک SSR مناسب برای شارژ کنترلر خورشیدی
همه رلههای SSR برای کار در سیستمهای فتوولتائیک مناسب نیستند. بیایید نگاهی به داخل یک SSR DC باکیفیت، مانند محصولات سری ویژه سوشیما صنعت برای کاربردهای خورشیدی، بیندازیم. مهمترین المان در این رلهها، ماسفتهای قدرت هستند.
برخلاف SSRهای AC که از ترایاک یا تریستور استفاده میکنند و برای خاموش شدن نیاز به عبور جریان از صفر دارند، SSRهای DC از ماسفت استفاده میکنند که میتوانند در هر لحظه با قطع ولتاژ گیت، جریان را قطع کنند. این ویژگی برای قطع جریان DC باتری که دائماً در یک جهت برقرار است، حیاتی است.
فاکتور کلیدی بعدی، مقاومت حالت روشن (RDS(on)) است. این مقاومت معمولاً در حد میلیاهم (mΩ) اندازهگیری میشود. یک SSR خوب برای جریان ۴۰ آمپر، باید RDS(on) زیر ۲۰ میلیاهم داشته باشد. بیایید محاسبه کنیم: اگر جریان عبوری ۳۰ آمپر باشد، تلفات توان بر اساس فرمول P = I² × R محاسبه میشود: ۳۰ × ۳۰ × ۰.۰۲۰ = ۱۸ وات. این ۱۸ وات گرما باید به سرعت از قطعه دور شود، وگرنه نیمههادی میسوزد.
در محصولات استاندارد، از ترکیب گریس سیلیکون و هیتسینک آلومینیومی با مقاومت حرارتی پایین (مثلاً ۰.۵ درجه سانتیگراد بر وات) استفاده میشود. در پروژههای بزرگتر، SSR روی یک صفحه آلومینیومی بزرگ نصب میشود یا حتی از فن برای خنککاری اجباری استفاده میگردد.
همچنین میتوانید ببینید:خرید و قیمت انواع ssr
SSR در برابر نوسانات ولتاژ پنل: چه میگذرد؟
ولتاژ مدار باز پنلهای خورشیدی در صبحهای سرد زمستان میتواند تا ۲۰٪ بیشتر از مقدار نامی باشد. یک پنل ۲۴ ولتی با ۷۲ سلول، در دمای ۲۵- درجه سانتیگراد میتواند تا ۴۵ ولت برق DC تولید کند. اگر سه پنل را با هم سری کرده باشید، ولتاژ به راحتی به ۱۳۵ ولت میرسد. SSR باید ولتاژ شکست درین به سورس (VDSS) کافی برای تحمل این شرایط داشته باشد.
انتخاب رلهای با ولتاژ نامی ۲۰۰ ولت DC برای چنین سیستمی، ریسک شکست عایقی و عبور جریان نشتی را کاهش میدهد. قانون نانوشته در طراحی کنترلرهای خورشیدی این است: ولتاژ نامی SSR را حداقل ۱.۵ برابر حداکثر ولتاژ مدار باز آرایه انتخاب کن.
پدیده دیگری که در سیستمهای خورشیدی دردسرساز است، جریان هجومی یا اینراش (Inrush Current) هنگام اتصال باتری به اینورتر است. خازنهای ورودی اینورتر مانند یک اتصال کوتاه لحظهای عمل میکنند.
یک SSR باید بتواند برای چند میلیثانیه، جریانی تا ۱۰ برابر جریان نامی را تحمل کند. SSRهای سری S-HV سوشیما صنعت با استفاده از ماسفتهای با ظرفیت جریان پیک بالا، این مشکل را مدیریت میکنند. در غیر این صورت، جریان هجومی باعث ذوب شدن لحظهای پیوندهای نیمههادی و اتصال کوتاه دائمی رله میشود. یعنی رله در حالت ON قفل میکند و دیگر خاموش نمیشود.
مقایسه فنی رله SSR و رله کنتاکتوری در کنترل شارژ خورشیدی
| ویژگی | رله SSR (حالت جامد) | رله الکترومکانیکی |
|---|---|---|
| سرعت کلیدزنی | کمتر از ۱۰۰ میکروثانیه | ۵ تا ۲۰ میلیثانیه |
| عمر مفید | بیش از ۱۰ میلیون سیکل | ۱۰۰ تا ۲۰۰ هزار سیکل |
| جرقه و نویز EMI | در نوع DC بسیار کم، قطع نرم | قوس الکتریکی شدید در DC |
| مقاومت تماسی/حالت روشن | ۵ تا ۵۰ میلیاهم (تولید گرما) | کمتر از ۵ میلیاهم (نزدیک به صفر) |
| جریان نشتی در حالت قطع | ۱ تا ۵ میلیآمپر (وجود دارد) | صفر مطلق |
| حساسیت به دما | نیاز حیاتی به هیتسینک | مقاومت بیشتر در برابر گرما |
| مناسب برای | کلیدزنی مکرر، محیطهای سخت | قطع زیر بار سنگین و اضطراری |
مدیریت حرارت: پاشنه آشیل یا نقطه قوت SSR؟
بزرگترین دشمن یک SSR در کابینت کنترلر خورشیدی، گرما است. وقتی جریان ۳۰ آمپر از یک SSR با مقاومت ۱۵ میلیاهم عبور میکند، طبق محاسبه قبلی، ۱۳.۵ وات گرما تولید میشود. این گرما اگر دفع نشود، دمای پیوند ماسفت را از ۱۵۰ درجه سانتیگراد بالاتر میبرد و قطعه برای همیشه از کار میافتد.
در عمل، دو اشتباه فاحش در نصب SSR میبینیم: اول، نصب رله بدون خمیر سیلیکون (گریس حرارتی). حتی اگر سطح هیتسینک و رله صاف به نظر برسند، میکروسکوپی شکافهای هوایی وجود دارد که عایق حرارتی قدرتمندی هستند. یک لایه نازک و یکنواخت خمیر سیلیکون، مقاومت حرارتی را ۵۰٪ کاهش میدهد. دوم، استفاده از هیتسینکهای کوچک یا قرار دادن SSR در جعبهای بدون تهویه.
در یک کابینت که دمای محیط داخل آن به ۶۰ درجه میرسد، SSR باید حداقل ۲۰٪ از ظرفیت نامی خود کاهش جریان داده شود (Derating). برای جریانهای بالای ۲۵ آمپر، نصب یک فن کوچک ۱۲ ولتی که از برق باتری تغذیه میشود، دمای هیتسینک را به شدت کاهش میدهد و ضریب اطمینان سیستم را بالا میبرد.
سیگنال کنترلی: مغز SSR را چطور فرمان دهیم؟
بیشتر SSRهای موجود در بازار، از جمله محصولات سوشیما صنعت، با سیگنال DC بین ۳ تا ۳۲ ولت کنترل میشوند. این سیگنال میتواند مستقیماً از خروجی میکروکنترلر (با ولتاژ ۳.۳ یا ۵ ولت) تامین شود. اما یک نکته امنیتی مهم: جریان ورودی LED اپتوکوپلر معمولاً بین ۵ تا ۲۰ میلیآمپر است. خروجی یک میکروکنترلر آرم یا AVR معمولاً نهایتاً ۲۰ میلیآمپر جریان میدهد.
برای اطمینان، همیشه یک مقاومت محدودکننده جریان (معمولاً ۴۷۰ اهم تا ۱ کیلواهم) سری با ورودی SSR قرار دهید. اگر میکروکنترلر نتواند جریان کافی را تامین کند، SSR به صورت کامل روشن نمیشود. نتیجه آن، افزایش مقاومت RDS(on) و گرم شدن بیش از حد رله خواهد بود. به این پدیده، روشن شدن ناقص میگویند که قاتل خاموش SSR است.
همچنین، نویزهای الکترومغناطیسی میتوانند باعث روشن شدن ناخواسته SSR شوند. یک راه حل ساده و ارزان، قرار دادن یک مقاومت ۱۰ کیلواهمی موازی با ورودی SSR است تا ولتاژ شناور را تخلیه کند.
مشاوره رایگان هر سوال شما از رله های SSR و محصولات سوشیما صنعت
فقط یک تماس تا رضایت شما از خرید
- ✅ ارسال به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره رایگان قبل و بعد از خرید
سوالات متداول
۱. آیا رله SSR برای قطع جریان DC باتری مناسب است یا فقط برای AC کاربرد دارد؟
این یک باور قدیمی و اشتباه است. SSRهای مخصوص DC با ماسفت، دقیقاً برای قطع جریانهای مستقیم طراحی شدهاند. برخلاف ترایاک که در AC با عبور از صفر خاموش میشود، ماسفت با قطع ولتاژ گیت، جریان DC را در کمتر از چند میکروثانیه قطع میکند. برای سیستمهای خورشیدی حتماً از SSR با برچسب DC یا خروجی ماسفت استفاده کنید.
۲. جریان نشتی SSR چه خطری برای باتری یا منبع تغذیه دارد؟
تمام SSRها در حالت خاموش، جریان نشتی بسیار کمی (حدود ۱ تا ۳ میلیآمپر) دارند. این جریان برای یک باتری ۱۰۰ آمپرساعت قابل چشمپوشی است. اما اگر قصد دارید از SSR برای قطع مدار یک منبع تغذیه حساس آزمایشگاهی استفاده کنید، این جریان نشتی میتواند خطرآفرین باشد. در سیستمهای خورشیدی بزرگ، این جریان نشتی را نادیده بگیرید، مگر اینکه در حال کار با ولتاژهای بالای ۲۰۰ ولت باشید که در آن صورت جریان نشتی افزایش مییابد.
۳. چرا SSR من داغ میکند و چطور دمای آن را پایین بیاورم؟
داغ شدن SSR طبیعی است، اما داغ شدن بیش از حد (ناتوانی در لمس کردن) یعنی مشکل دارید. طبق فرمول P=I²R، تلفات با مربع جریان افزایش مییابد. اگر جریان از ۶۰٪ جریان نامی رله بیشتر شود، حتماً باید از هیتسینک بزرگتر یا فن استفاده کنید. اشتباه رایج: نصب SSR روی ریل فلزی تابلو به عنوان هیتسینک. ریل فلزی نازک ظرفیت حرارتی کافی ندارد. از هیتسینکهای آلومینیومی دندهای اکسترود شده استفاده کنید.
۴. تفاوت SSR کنترلرهای MPPT و PWM در چیست؟ آیا رله فرق میکند؟
اصل کار SSR در هر دو یکی است، اما فرکانس کلیدزنی در کنترلرهای MPPT مدرن بسیار بالاتر است. یک کنترلر PWM ساده ممکن است با فرکانس ۵۰ هرتز کار کند.
اما یک MPPT حرفهای، ماسفتها را با فرکانس ۲۰ تا ۴۰ کیلوهرتز سوئیچ میکند. برای کنترلرهای MPPT معمولاً از SSR استفاده نمیشود، بلکه از ماسفتهای گسسته روی برد مدار چاپی استفاده میگردد. SSRهای آماده، بیشتر در نقش قطع کننده اصلی باتری یا خروجی بار در کنترلرهای PWM یا بخش ایمنی MPPT کاربرد دارند.
۵. SSR محصول سوشیما صنعت چه مزیتی برای کار در ایران دارد؟
بزرگترین مزیت، طراحی برای شبکه برق و شرایط دمایی واقعی ایران است. نوسانات ولتاژ و جریان در نیروگاههای خورشیدی حاشیه کویر یا شمال کشور، گاهی از استانداردهای آزمایشگاهی فراتر میرود. محصولات سوشیما صنعت با ضریب اطمینان بالاتر در بخش ماسفتها و عایقبندی اپتوکوپلر، برای این شرایط واقعی تست میدانی شدهاند. همچنین دسترسی سریع به مهندسان پشتیبانی برای محاسبات حرارتی، یک مزیت رقابتی جدی محسوب میشود.
۶. چطور SSR مناسب برای جریان ۴۰ آمپر و ولتاژ ۴۸ ولت پنل انتخاب کنم؟
به سادگی به پلاک رله نگاه نکنید. برای جریان ۴۰ آمپر واقعی، باید SSR با جریان نامی حداقل ۶۰ آمپر تهیه کنید. علت: دمای بالای تابلو و کاهش بازده. برای ولتاژ ۴۸ ولت پنل (که در سرما تا ۶۰ ولت هم میرود)، SSR باید حداقل تحمل ۱۰۰ ولت DC داشته باشد. مدلهای ۱۰۰ ولت ۶۰ آمپر سری DC سوشیما صنعت گزینه استاندارد این سناریو است. هرگز از SSR با ولتاژ ۶۰ ولت برای پنل ۴۸ ولت استفاده نکنید. اولین پیک ولتاژ صبحگاهی، آن را سوراخ میکند.
۷. آیا نصب فیوز یا مدارشکن قبل از SSR ضروری است؟
صد در صد ضروری است. SSR در اثر اضافه بار شدید یا اتصال کوتاه، رفتار فاجعهباری دارد. رله الکترومکانیکی ممکن است کنتاکتش جوش بخورد، اما SSR معمولاً اتصال کوتاه داخلی پیدا میکند و جریان برق را دائماً وصل نگه میدارد. یک فیوز DC سریعکار (کلاس gR یا aR) که دقیقاً قبل از SSR نصب شده باشد، در صورت بروز خطا، از آتشسوزی و انفجار باتری جلوگیری میکند.
جمعبندی عملیاتی
رله SSR دیگر یک کالای لوکس در سیستمهای خورشیدی نیست؛ یک ضرورت مهندسی است. وقتی بحث قابلیت اطمینان در یک نیروگاه دورافتاده یا پشت بامی باشد که دسترسی به آن سخت است، استفاده از تکنولوژی حالت جامد ریسک خرابی را به شدت کاهش میدهد. نکته طلایی که همیشه باید به خاطر داشته باشید این است: مدیریت حرارت را دست کم نگیرید.
SSR اگر خنک بماند، برای همیشه کار میکند. برای انتخاب نهایی، ابتدا حداکثر جریان و ولتاژ آرایه خورشیدی خود را اندازه بگیرید، ۳۰٪ ضریب اطمینان به آن اضافه کنید، یک هیتسینک با سایز مناسب انتخاب کنید و فراموش نکنید که خمیر سیلیکون بزنید.
با این کار، کنترلر شارژ خورشیدی شما سالها بدون یک لحظه توقف به کار خود ادامه خواهد داد. محصولات SSR سوشیما صنعت با اتکا به طراحی مقاوم و تستهای میدانی در اقلیم ایران، این اطمینان خاطر را به شما میدهند.
