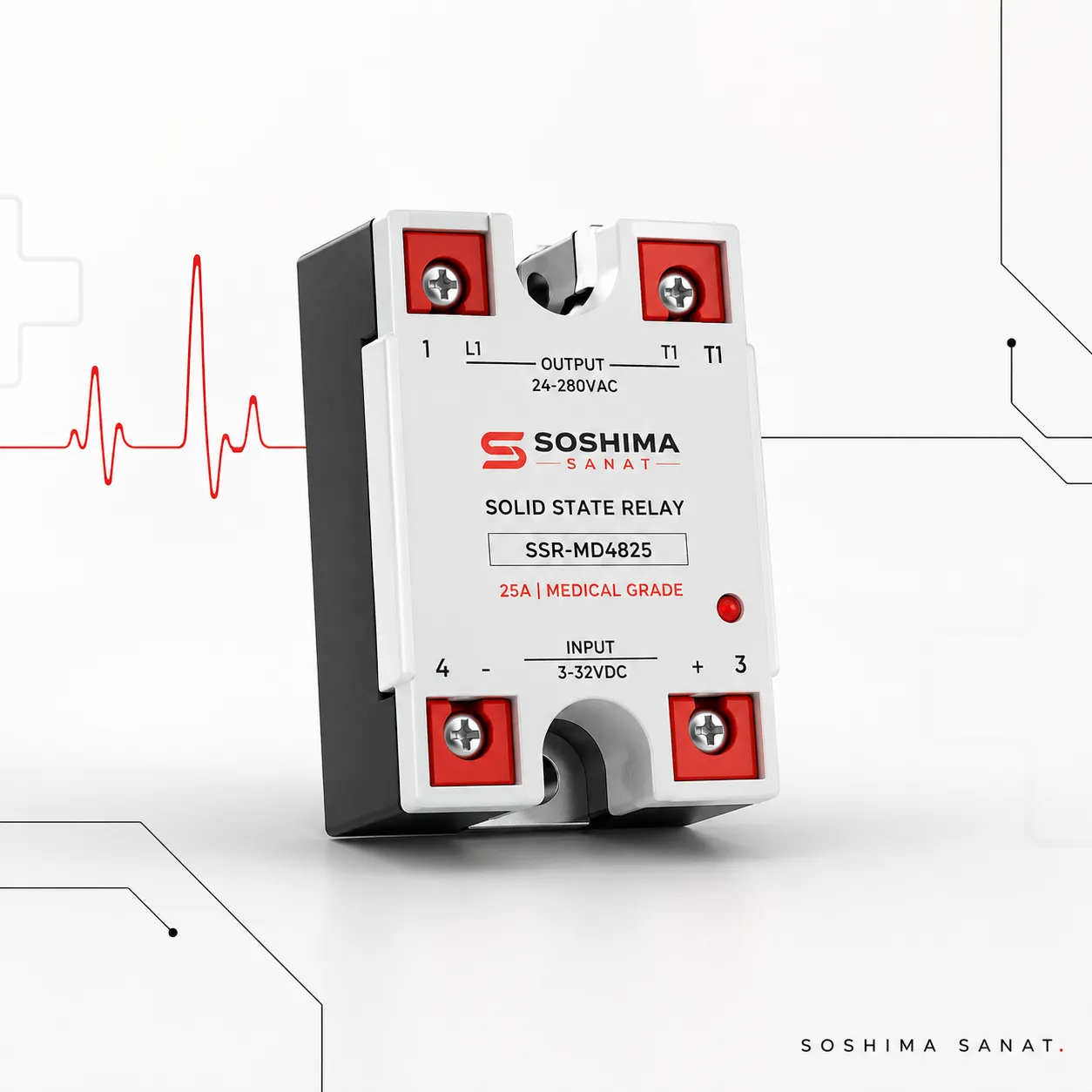

رله SSR در تجهیزات پزشکی

چرا SSR در تجهیزات پزشکی یک انتخاب نیست، یک ضرورت است

در طراحی یک دستگاه پزشکی، هر قطععه باید به یک سوال ساده جواب بدهد: اگر این قطعه خراب شود، چه بلایی سر بیمار می‌آید؟ برای رله‌ها، جواب این سوال تعیین می‌کند که کدام تکنولوژی باید روی برد بنشیند. رله حالت جامد یا SSR، پاسخی است که صنعت تجهیزات پزشکی بعد از دهه‌ها آزمون و خطا به آن رسیده است.

رله الکترومکانیکی (EMR) با آن تیغه‌های فلزی و کنتاکت‌های فیزیکی، هنوز در خیلی از کاربردهای صنعتی استفاده می‌شود. اما درون یک دستگاه دیالیز، یک ونتیلاتور یا یک پمپ انفوزیون، EMR عملاً جایی ندارد.

دلیلش ساده است: عمر مکانیکی محدود (حدود ۱۰۰ هزار سیکل)، تولید نویز صوتی، ایجاد جرقه و مهم‌تر از همه، ناتوانی در تأمین الزامات استاندارد IEC 60601 برای جریان نشتی. در مقابل، SSR با عمر عملیاتی بیش از ۱۰ میلیون سیکل، سوئیچینگ بی‌صدا، و ایزولاسیون نوری، دقیقاً همان چیزی است که یک دستگاه پزشکی نیاز دارد.

بازار جهانی SSR در تجهیزات پزشکی در سال ۲۰۲۳ از مرز ۳۰۰ میلیون دلار عبور کرد و نرخ رشد سالانه ۷.۸ درصد را تجربه می‌کند. ونتیلاتورها، دفیبریلاتورها و تجهیزات تصویربرداری مجموعاً بیش از ۶۰ درصد این بازار را به خود اختصاص داده‌اند. در ایران، شرکت‌هایی مانند سوشیما صنعت با تولید SSRهای تریستوری و ماسفتی، بخش قابل توجهی از نیاز داخلی را پوشش می‌دهند.

استاندارد IEC 60601: چارچوب طراحی SSR برای تجهیزات پزشکی

IEC 60601 استاندارد مادر برای ایمنی تجهیزات الکتریکی پزشکی است. این استاندارد صرفاً یک متن حقوقی نیست؛ یک نقشه راه مهندسی است که تمام جنبه‌های طراحی یک قطعه مانند SSR را تحت تأثیر قرار می‌دهد. سه پارامتر کلیدی که مستقیماً از این استاندارد استخراج می‌شوند و بر انتخاب SSR اثر می‌گذارند عبارتند از:

جریان نشتی: دشمن خاموش

برای تجهیزاتی که با بیمار تماس مستقیم دارند (Applied Parts)، جریان نشتی باید کمتر از ۱۰ میکروآمپر باشد. برای تجهیزات متصل به قلب، این عدد به زیر ۵ میکروآمپر کاهش پیدا می‌کند. SSRهای استاندارد صنعتی معمولاً جریان نشتی در محدوده ۱ تا ۳ میلی‌آمپر دارند که برای کاربرد پزشکی کاملاً غیرقابل قبول است. SSRهای گرید پزشکی با استفاده از اپتوکوپلرهای خاص و دی‌الکتریک‌های چندلایه، جریان نشتی را به زیر ۲ میکروآمپر می‌رسانند.

فاصله خزش و فاصله هوایی

طبق جداول استاندارد IEC 60601-1 (جدول ۱۲)، برای حفاظت مضاعف از بیمار (2 MOPP) در ولتاژ کاری ۲۵۰ ولت AC، فاصله خزشی حداقل ۸ میلی‌متر و فاصله هوایی حداقل ۵ میلی‌متر لازم است. این اعداد برای SSRهای مینیاتوری SMD که در دستگاه‌های پرتابل استفاده می‌شوند، یک چالش جدی طراحی محسوب می‌شود. راهکار، استفاده از SSRهایی با ایزولاسیون ۴۰۰۰ ولت و بسته‌بندی با فاصله پایه‌های بیشتر است.

سازگاری الکترومغناطیسی

IEC 60601-1-2 الزامات EMC را مشخص می‌کند. SSRها ذاتاً نسبت به EMR نویز کمتری تولید می‌کنند، اما SSRهای گرید پزشکی یک گام فراتر می‌روند: انتشار EMI آنها حداقل ۲۰ دسی‌بل پایین‌تر از نمونه‌های صنعتی است. این عدد در محیط‌های حساس مثل اتاق عمل یا ICU که چندین دستگاه به طور همزمان کار می‌کنند، حیاتی است.

مکانیزم سوئیچینگ و انواع SSR در کاربرد پزشکی

SSR بر اساس نحوه سوئیچینگ به دو دسته اصلی تقسیم می‌شود. انتخاب نادرست بین این دو، عملکرد دستگاه را زیر سوال می‌برد.

SSR نوع Zero-Cross (سوئیچینگ در نقطه صفر)
این نوع SSR فقط در لحظه‌ای که ولتاژ AC از صفر عبور می‌کند، روشن یا خاموش می‌شود. نتیجه؟ جریان هجومی (Inrush Current) به حداقل می‌رسد و نویز الکترومغناطیسی تقریباً حذف می‌شود. این نوع برای بارهای مقاومتی مثل هیترهای دستگاه دیالیز، گرمکن‌های انکوباتور نوزادان و اتوکلاوهای آزمایشگاهی ایده‌آل است. عیبش این است که برای بارهای سلفی (موتورها) مناسب نیست، چون تأخیر در سوئیچینگ می‌تواند باعث ایجاد جریان برگشتی شود.

SSR نوع Random Turn-On (آنی)
این SSR بلافاصله پس از دریافت سیگنال فرمان، روشن می‌شود؛ بدون انتظار برای نقطه صفر. برای کنترل فاز، کنترل دور موتور، و کاربردهایی که نیاز به پاسخ در حد میکروثانیه دارند (مثل شیرهای پروپورشنال در ونتیلاتور)، این نوع مناسب است. نکته منفی: نویز بیشتری تولید می‌کند و نیاز به فیلتر دارد.

SSR خروجی MOSFET در مقابل تریستور
در کاربردهای DC مثل کنترل شیرهای سلونوئیدی یا موتورهای DC کوچک در تخت بیمارستانی، SSR با خروجی MOSFET انتخاب درستی است. سرعت سوئیچینگ زیر ۵۰ میکروثانیه، طول عمر تقریباً نامحدود (بیش از ۱۰ میلیارد سیکل) و قابلیت سوئیچینگ در فرکانس بالا، آن را برای این کاربردها ایده‌آل می‌کند. برای بارهای AC سنگین، SSR تریستوری با جریان ۲۵ تا ۸۰ آمپر و ولتاژ تا ۶۶۰ ولت AC استفاده می‌شود.

کاربردهای واقعی SSR در تجهیزات پزشکی

دستگاه دیالیز
در یک دستگاه همودیالیز، SSRها سه وظیفه اصلی دارند: گرم کردن محلول دیالیز تا دمای دقیق ۳۷ درجه سانتی‌گراد (با تلرانس ۰.۵± درجه)، کنترل پمپ خون و مدیریت سیکل شستشو. SSRهای استفاده شده در این دستگاه‌ها باید EMI بسیار پایینی داشته باشند، چرا که هر گونه نویز می‌تواند روی سنسورهای فشار و دما اثر بگذارد. همچنین باید با استاندارد IEC 60947-4-3 (کلاس B برای محیط‌های مسکونی و تجاری سبک) سازگار باشند.

ونتیلاتور و تجهیزات تنفسی
کنترل شیرهای پروپورشنال در ونتیلاتور نیاز به SSRهایی با زمان پاسخ زیر ۱۰۰ میکروثانیه دارد. در اینجا SSR ماسفتی با قابلیت Random Turn-On استفاده می‌شود. دقت کنترل جریان هوا به قدری بالاست که خطای SSR در حد ۰.۱ درصد هم می‌تواند روی حجم تنفسی (Tidal Volume) اثر بگذارد. MTBF این SSRها در شرایط کار مداوم ۲۴ ساعته، بالای ۵۰۰ هزار ساعت طراحی می‌شود.

تجهیزات تصویربرداری (CT و MRI)
در CT اسکن، SSRها مسئول کنترل پالس‌های پرتوان اشعه ایکس هستند. SSRهای استفاده شده در این کاربرد باید بتوانند پیک جریان‌های لحظه‌ای تا چند صد آمپر را تحمل کنند. طراحی خاص با IGBTهای موازی و تکنیک‌های اشتراک جریان (Current Sharing) این امکان را فراهم می‌کند. در MRI، چالش اصلی میدان مغناطیسی قوی است که می‌تواند SSRهای معمولی را از کار بیندازد. SSRهای مخصوص MRI با شیلدینگ مغناطیسی طراحی می‌شوند تا در میدان‌های تا ۳ تسلا هم پایدار بمانند.

انکوباتور نوزادان
ثبات دما در انکوباتور نوزادان، مرگ و زندگی است. SSRها با سوئیچینگ دقیق هیترها، دمای داخل محفظه را در محدوده ۳۶.۵ تا ۳۷.۵ درجه سانتی‌گراد نگه می‌دارند. SSRهای Zero-Cross با فرکانس سوئیچینگ پایین (چند هرتز) و بدون نویز، انتخاب اصلی این کاربرد هستند.

تخت‌های بیمارستانی و صندلی‌های دندانپزشکی
تا ۶ موتور DC در یک تخت بیمارستانی یا صندلی دندانپزشکی وجود دارد. SSRهای مینیاتوری PCB mount با خروجی MOSFET، کنترل بی‌صدا و بدون لرزش این موتورها را انجام می‌دهند. عمر بالای SSR (بیش از ۱۰ میلیون سیکل) یعنی در طول عمر مفید تخت، عملاً نیازی به تعویض رله نیست.

مدیریت حرارتی: مهم‌ترین نکته در طراحی با SSR

SSR در حالت روشن، یک افت ولتاژ ۱.۲ تا ۱.۶ ولت دارد. در جریان ۴۰ آمپر، این یعنی ۴۸ تا ۶۴ وات تلفات حرارتی. این گرما اگر دفع نشود، فاجعه به بار می‌آورد. یک قانون تجربی در الکترونیک می‌گوید: به ازای هر ۱۰ درجه سانتی‌گراد افزایش دمای پیوندگاه (Junction)، نرخ خرابی دو برابر می‌شود (رابطه آرنیوس).

برای یک SSR که در دمای محیط ۴۰ درجه سانتی‌گراد کار می‌کند و جریان نامی ۴۰ آمپر دارد، مقاومت حرارتی هیت‌سینک باید به گونه‌ای انتخاب شود که دمای پیوندگاه از ۱۲۵ درجه سانتی‌گراد (حداکثر مجاز برای اکثر SSRها) تجاوز نکند. محاسبه ساده:

T_junction = T_ambient + (Power Dissipation × Rth_total)
اگر توان تلفاتی ۵۰ وات و مقاومت حرارتی کل (Rth_jc + Rth_cs + Rth_sa) برابر ۱.۵ درجه بر وات باشد، دمای پیوندگاه به ۱۱۵ درجه می‌رسد که در محدوده امن است.

خمیر سیلیکون بین SSR و هیت‌سینک یک جزئیات کوچک نیست؛ یک ضرورت مطلق است. مقاومت حرارتی تماس بدون خمیر سیلیکون می‌تواند تا ۲ درجه بر وات هم برسد، در حالی که با خمیر مناسب به زیر ۰.۵ درجه بر وات کاهش می‌یابد.

مدیریت خرابی SSR در تجهیزات پزشکی

SSR برخلاف EMR که معمولاً در حالت باز خراب می‌شود (یعنی جریان را قطع می‌کند)، تمایل دارد در حالت بسته یا چسبیده (Stuck ON) از کار بیفتد. این یک خطر ایمنی جدی است. یک هیتر که در دستگاه دیالیز دائماً روشن بماند، می‌تواند باعث سوختگی بیمار شود.

آمارها نشان می‌دهد که ۶۰ درصد خرابی‌های SSR ناشی از تنش حرارتی، ۲۵ درصد ناشی از اضافه ولتاژ یا اضافه جریان الکتریکی، و ۱۵ درصد باقی‌مانده مربوط به نقص ساخت یا عوامل محیطی است. رطوبت بالا، گرد و غبار و چرخه‌های حرارتی مکرر (انبساط و انقباض) نیز عمر SSR را کاهش می‌دهند.

در طراحی‌های پزشکی، یک کنتاکتور مکانیکی یا فیوز حرارتی مستقل باید به صورت سری با SSR قرار گیرد تا در صورت خرابی، مسیر جریان قطع شود. این یک الزام ایمنی است، نه یک انتخاب.

جدول مقایسه: SSR در برابر رله الکترومکانیکی در کاربرد پزشکی

سوالات متداول

آیا می‌توان از SSR صنعتی معمولی در دستگاه پزشکی استفاده کرد؟

خیر. SSRهای صنعتی جریان نشتی بالایی دارند (معمولاً ۱ تا ۳ میلی‌آمپر) که با الزامات IEC 60601 (حداکثر ۱۰ میکروآمپر برای تجهیزات تماس با بیمار) مغایرت دارد. همچنین فاصله خزشی و هوایی آنها الزامات 2 MOPP را برآورده نمی‌کند.

چرا SSR در حالت خاموش هم جریان نشتی دارد؟

به دلیل وجود مدار اسنابر (Snubber) داخلی و نیمه‌هادی‌ها، SSR هیچگاه کاملاً قطع نمی‌شود. این جریان نشتی ذاتی است. در SSRهای گرید پزشکی، با طراحی خاص مدار داخلی، این جریان به کمتر از ۲ میکروآمپر کاهش داده می‌شود.

برای بارهای موتوری در تجهیزات پزشکی از چه SSR استفاده کنیم؟

موتورها بار سلفی دارند و جریان هجومی راه‌اندازی آنها می‌تواند ۶ تا ۸ برابر جریان نامی باشد. SSR انتخاب شده باید بتواند این جریان هجومی را تحمل کند. همچنین برای موتورهای AC، SSR نوع Random Turn-On توصیه می‌شود. حتماً از وریستور (MOV) در دو سر خروجی برای حفاظت در برابر ولتاژ برگشتی استفاده کنید.

چگونه SSR مناسب برای یک دستگاه پزشکی را انتخاب کنیم؟

پنج پارامتر را بررسی کنید: ۱) جریان نشتی (کمتر از ۱۰ میکروآمپر)، ۲) ولتاژ ایزولاسیون (حداقل ۴۰۰۰ ولت AC)، ۳) نوع سوئیچینگ (Zero-Cross برای بار مقاومتی، Random برای بار سلفی یا کنترل فاز)، ۴) محدوده دمای کاری (معمولاً ۲۰- تا ۸۰+ درجه سانتی‌گراد)، و ۵) تطابق با استاندارد IEC 60601-1.

آیا SSR نیاز به تعمیر و نگهداری دوره‌ای دارد؟

SSR قطعه متحرک ندارد، بنابراین نگهداری مکانیکی نیاز ندارد. اما بازرسی‌های دوره‌ای برای اطمینان از سالم بودن اتصالات، تمیز بودن هیت‌سینک و عدم وجود آثار سوختگی یا تغییر رنگ توصیه می‌شود. در محیط‌های پزشکی، بازدید هر ۶ ماه یکبار منطقی است.

تفاوت SSR با رله مینیاتوری PCB در کاربرد پزشکی چیست؟

رله‌های مینیاتوری PCB معمولاً از نوع الکترومکانیکی هستند و برای سیگنال‌های کم‌توان طراحی شده‌اند. SSRهای PCB mount با خروجی MOSFET، سرعت بالاتر، عمر بیشتر و نویز صفر دارند. در تجهیزات پرتابل پزشکی که فضا محدود است، SSRهای SMD با ابعاد ۴ پین SOP انتخاب اصلی هستند.

آیا SSRهای ساخت ایران برای تجهیزات پزشکی مناسب هستند؟

بله، SSRهای تولید داخل مثل اس اس ار های سوشیما صنعت با رعایت استانداردهای ساخت و استفاده از قطعات با کیفیت، می‌توانند در بسیاری از کاربردهای پزشکی غیر از موارد تماس مستقیم با بیمار استفاده شوند. برای کاربردهای حیاتی‌تر، SSR باید دارای گواهی‌های معتبر و دیتاشیت دقیق پارامترهای ایزولاسیون و جریان نشتی باشد.

جمع‌بندی

رله SSR در تجهیزات پزشکی یک قطعه ساده نیست؛ یک عنصر ایمنی است. انتخاب صحیح SSR به معنای رعایت استانداردهای IEC 60601، محاسبه دقیق حرارتی، و در نظر گرفتن الزامات خاص هر کاربرد (از ونتیلاتور گرفته تا دستگاه دیالیز و MRI) است.

نکته کلیدی این است که SSR مناسب برای کاربرد پزشکی، SSRای است که جریان نشتی زیر ۱۰ میکروآمپر، ایزولاسیون بالای ۴۰۰۰ ولت، و تطابق کامل با الزامات EMC داشته باشد. طراحی یک مدار حفاظتی مستقل (کنتاکتور یا فیوز) برای پوشش حالت خرابی Stuck ON نیز یک الزام ایمنی غیرقابل چشم‌پوشی است. با رعایت این اصول، SSR به قابل اعتمادترین جزء در طراحی تجهیزات پزشکی تبدیل می‌شود.
