در دنیای اتوماسیون صنعتی، سرعت و دقت حرف اول را میزنند. اگر PLC را مغز متفکر یک سیستم در نظر بگیریم، رلههای حالت جامد یا همان SSRها، عضلات سریع و بیصدایی هستند که فرمانهای مغز را اجرا میکنند. برخلاف کنتاکتورهای قدیمی که با صدای بلند و سرعت محدود کار میکردند، ترکیب SSR و PLC به ما اجازه میدهد فرآیندهایی با نرخ سوئیچینگ بسیار بالا (مانند کنترل دمای دقیق با متد PWM) را با کمترین استهلاک مدیریت کنیم.
اما یک سوال مهم برای بسیاری از مهندسین برق و تابلوسازان مطرح است: چگونه میتوان بدون آسیب رساندن به کارتهای خروجی گرانقیمت PLC، یک رله SSR را به درستی تحریک و راهاندازی کرد؟ در این مقاله از سوشیما صنعت تولید کننده انواع رله های اس اس ار با کیفیت در ایران ، از صفر تا صدِ محاسبات فنی، نقشههای سیمکشی و ترفندهایی که فقط در تجربههای عملی به دست میآیند را بررسی خواهیم کرد.
۱. شناخت انواع خروجی PLC؛ کدام برای SSR مناسبتر است؟
قبل از اینکه دست به پیچگوشتی ببرید، باید بدانید خروجی PLC شما از چه نوعی است. به طور کلی ما با دو نوع خروجی اصلی در PLCها روبرو هستیم:
الف) خروجیهای ترانزیستوری
این خروجیها بهترین جفت برای رلههای SSR هستند. چرا؟ چون هر دو نیمههادی هستند. خروجی ترانزیستوری سرعت بسیار بالایی دارد و چون قطعه مکانیکی ندارد، عمر آن بسیار طولانی است. در اتصال این نوع خروجی به SSR، معمولاً از ولتاژ ۲۴ ولت DC استفاده میشود.
- نکته حرفهای: در خروجیهای ترانزیستوری حتماً به نوع خروجی (PNP یا NPN) توجه کنید تا پلاریته ورودی SSR را به درستی متصل کنید.
ب) خروجیهای رلهای
اگرچه میتوان خروجی رلهای PLC را به SSR وصل کرد، اما این کار کمی دور از منطق اتوماسیون پرسرعت است. با این کار، شما دوباره یک قطعه مکانیکی (رله داخلی PLC) را در مسیر قرار دادهاید که عمر سیستم را محدود میکند. با این حال، در پروژههایی که سرعت سوئیچینگ پایین است، این اتصال کاملاً امکانپذیر است.

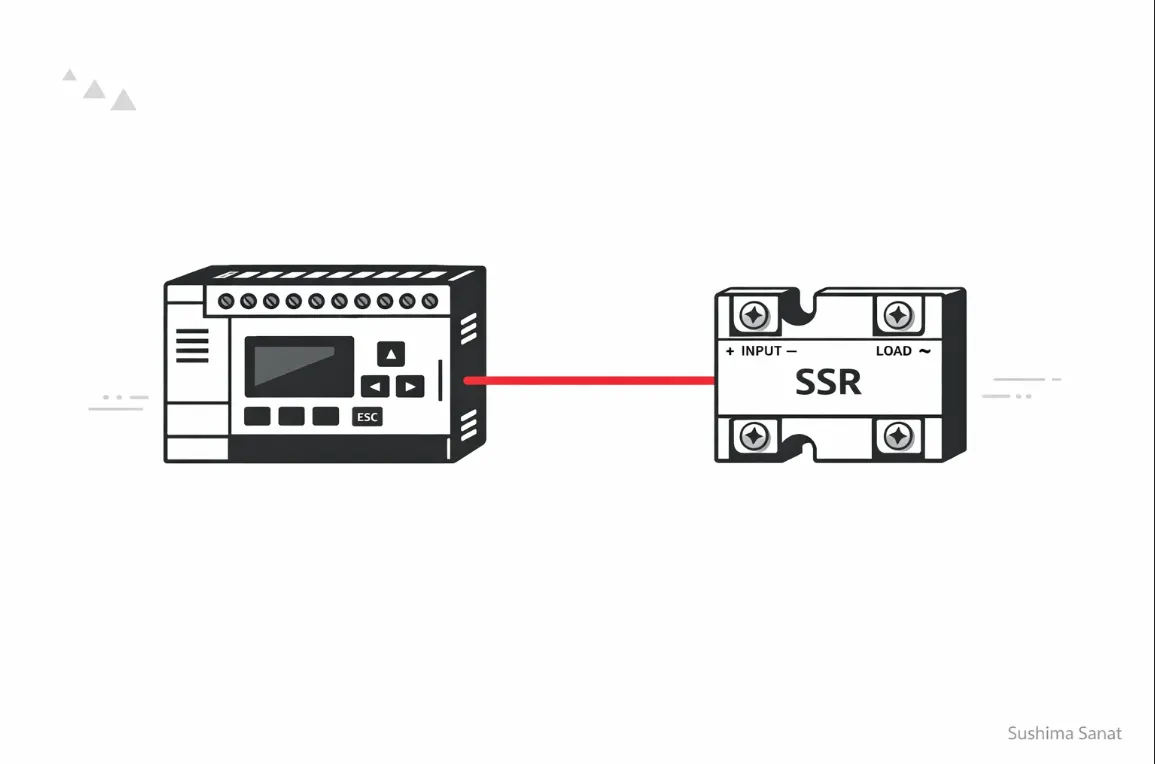

۲. دیاگرام و نقشه سیمکشی اتصال SSR به PLC
برای اتصال الکتریکی، ما با دو بخش اصلی در SSR روبرو هستیم: بخش فرمان (Input) و بخش قدرت (Output).
مرحله اول: سیمکشی بخش فرمان (کنترل)
بخش ورودی رلههای SSR معمولاً با ولتاژ ۳ تا ۳۲ ولت DC تحریک میشود. خروجیهای استاندارد PLC نیز معمولاً ۲۴ ولت DC هستند.
- خروجی PNP (Sourcing): در این حالت، خروجی PLC ولتاژ مثبت ۲۴ ولت را به ترمینال شماره ۳ (مثبت) SSR میدهد و ترمینال شماره ۴ (منفی) SSR مستقیماً به منفی منبع تغذیه وصل میشود.
- خروجی NPN (Sinking): در اینجا، خروجی PLC ولتاژ منفی را به ترمینال ۴ (منفی) SSR میدهد و ترمینال ۳ (مثبت) SSR مستقیماً به مثبت ۲۴ ولت متصل است.
مرحله دوم: سیمکشی بخش قدرت
بخش خروجی SSR در مسیر بار قرار میگیرد. به عنوان مثال، اگر قصد کنترل یک المنت حرارتی را دارید، فاز اصلی را به یکی از ترمینالهای قدرت SSR برده و خروجی آن را به المنت متصل میکنید. نول نیز مستقیماً به سمت دیگر المنت میرود.
۳. چالش جریان نشتی و راهکار آن
یکی از چالشهای فنی که ممکن است شما را سردرگم کند، روشن ماندن ضعیف SSR حتی در زمان قطع بودن خروجی PLC است. رلههای SSR برخلاف کنتاکتورها، در حالت قطع دارای مقاومت بینهایت نیستند و مقدار بسیار کمی جریان (در حد میلیآمپر) از خود عبور میدهند.
راهکار عملی: اگر خروجی PLC شما به دلیل نویز یا جریان نشتی داخلی، باعث تحریک ناخواسته SSR میشود، میتوانید از یک مقاومت موازی در ورودی SSR استفاده کنید. این مقاومت باعث میشود ولتاژهای ناخواسته تخلیه شده و SSR فقط با فرمان صریح PLC عمل کند.
۴. جدول مقایسه ظرفیتهای خروجی PLC و جریان ورودی SSR
برای انتخاب دقیق، باید بدانید که کارت خروجی PLC توان تامین جریان تحریک SSR را دارد یا خیر.
| پارامتر فنی | خروجی ترانزیستوری PLC | ورودی رله SSR (DC Control) | وضعیت انطباق |
|---|---|---|---|
| ولتاژ کاری | 24V DC | 3-32V DC | عالی |
| جریان خروجی/ورودی | معمولاً 0.5A تا 2A | معمولاً 10mA تا 30mA | عالی (فشار کمی به PLC میآید) |
| سرعت سوئیچینگ | بسیار بالا (ms) | بسیار بالا (μs) | ایدهآل برای PID |
| نویزپذیری | پایین | به دلیل ایزولاسیون نوری، بسیار پایین | ایمنی بالا |
۵. اصول ایمنی و حفاظت در تابلو برق
اتصال صحیح به معنی کارکرد طولانیمدت نیست؛ شما باید سیستم را در برابر حوادث بیمه کنید:
- استفاده از فیوزهای تندکار (Fast-Acting Fuses): SSRها در برابر اتصال کوتاه بسیار حساستر از کنتاکتورها هستند. استفاده از فیوزهای شیشهای یا سیلندری کلاس gG/gL توصیه نمیشود؛ حتماً از فیوزهای فوقسریع نیمههادی (تیپ aR) استفاده کنید.
- نصب وریستور (MOV): برای محافظت از خروجی SSR در برابر شوکهای ولتاژی و بارهای القایی، نصب یک وریستور موازی با خروجی الزامی است.
- مدیریت حرارت: SSRها در هنگام کار حرارت تولید میکنند. همیشه از هیتسینک (Heat Sink) مناسب استفاده کنید و در صورت نیاز، فن تابلویی را در نزدیکی محل نصب SSR تعبیه کنید. دمای بیش از ۸۰ درجه سانتیگراد، مرگ زودهنگام یک رله SSR را رقم میزند.
۶. تنظیمات نرمافزاری در PLC برای کنترل SSR
در محیط برنامهنویسی (مثل TIA Portal یا GX Works)، اگر قصد دارید یک المنت را کنترل کنید، بهتر است از بلوکهای PWM (Pulse Width Modulation) استفاده کنید.
برخلاف کنتاکتور که نمیتوانید آن را هر ۱ ثانیه ۱۰ بار روشن و خاموش کنید، در SSR میتوانید زمان تناوب را بسیار کوتاه در نظر بگیرید. این کار باعث میشود دمای سیستم شما به جای نوسانات زیاد، در یک خط مستقیم و بسیار دقیق ثابت بماند.
۷. اشتباهات رایج در اتصال SSR به PLC
- اشتباه در پلاریته: برخلاف رلههای معمولی، در ورودی SSR جابجا بستن مثبت و منفی باعث عدم کارکرد (و در مدلهای ارزانقیمت، سوختن ورودی) میشود.
- عدم توجه به جریان نشتی PLC: برخی کارتهای خروجی PLC به دلیل داشتن مدارهای حفاظتی داخلی، جریانی از خود عبور میدهند که ممکن است برای روشن نگه داشتن یک SSR حساس کافی باشد.
- سیمکشی مشترک نویزدار: عبور دادن کابلهای فرمان خروجی PLC به SSR از کنار کابلهای قدرت فشار قوی بدون شیلد، میتواند باعث فرمانهای کاذب شود.
سوالات متداول
آیا میتوان خروجی ۲۲۰ ولت PLC را مستقیماً به SSR وصل کرد؟
بله، به شرطی که رله SSR شما از نوع AC Control (ورودی ۸۰ تا ۲۸۰ ولت AC) باشد. اما برای ایمنی بیشتر، توصیه میشود در اتوماسیون از سطح ولتاژ ۲۴ ولت DC استفاده کنید.
اگر فاصله PLC تا SSR زیاد باشد، چه مشکلی پیش میآید؟
افت ولتاژ در مسیرهای طولانی و جذب نویزهای الکترومغناطیسی (EMI). در فواصل بیش از ۱۰ متر، حتماً از کابل شیلددار استفاده کنید و شیلد را فقط از یک سمت به ارت متصل کنید.
آیا برای هر خروجی PLC نیاز به دیود هرزگرد داریم؟
در هنگام اتصال به SSR برخلاف رلههای مکانیکی، نیازی به دیود هرزگرد نیست؛ زیرا ورودی SSR ماهیت القایی (سیمپیچ) ندارد و یک مدار نوری (اپتوکوپلر) است.
چطور بفهمیم خروجی PLC سوخته یا SSR خراب است؟
ابتدا ولتاژ ترمینالهای ورودی SSR را با مولتیمتر چک کنید. اگر ۲۴ ولت وجود دارد اما SSR خروجی نمیدهد، رله خراب است. اگر ولتاژی وجود ندارد، مشکل از برنامه یا کارت خروجی PLC است.
آیا یک خروجی PLC میتواند چند SSR را همزمان تحریک کند؟
بله، چون جریان مصرفی ورودی SSR بسیار ناچیز (حدود ۱۵ میلیآمپر) است، یک خروجی ۵۰۰ میلیآمپری PLC میتواند تا ۱۰ عدد SSR را که به صورت موازی بسته شدهاند، به راحتی تحریک کند.
نتیجهگیری: گامی به سوی اتوماسیون حرفهای
اتصال رله SSR به PLC یکی از استانداردترین روشها در تابلوهای برق مدرن است. با رعایت پلاریته ورودی، مدیریت حرارت از طریق هیتسینک و استفاده از فیوزهای تندکار، میتوانید سیستمی طراحی کنید که سالها بدون نیاز به تعمیر و نگهداری به کار خود ادامه دهد. به یاد داشته باشید که انتخاب یک برند معتبر رله SSR که دارای ایزولاسیون داخلی قوی باشد، امنیت کارتهای PLC شما را تضمین میکند.
