برای یو پی اسهای با توان بالای ۳ کیلوولتآمپر، سه پارامتر در انتخاب SSR حکم مرگ و زندگی دارند: جریان هجومی لحظهای (حداقل ۱۰ برابر جریان نامی)، آستانه dv/dt خاموشی (حداقل ۵۰۰ ولت بر میکروثانیه برای بارهای سلفی) و مقاومت حرارتی محل نصب. بدون رعایت این سه مورد، SSR در کمتر از ۶ ماه اول بهرهبرداری از مدار خارج میشود.
SSR دقیقاً کجای یو پی اس کار میکند؟

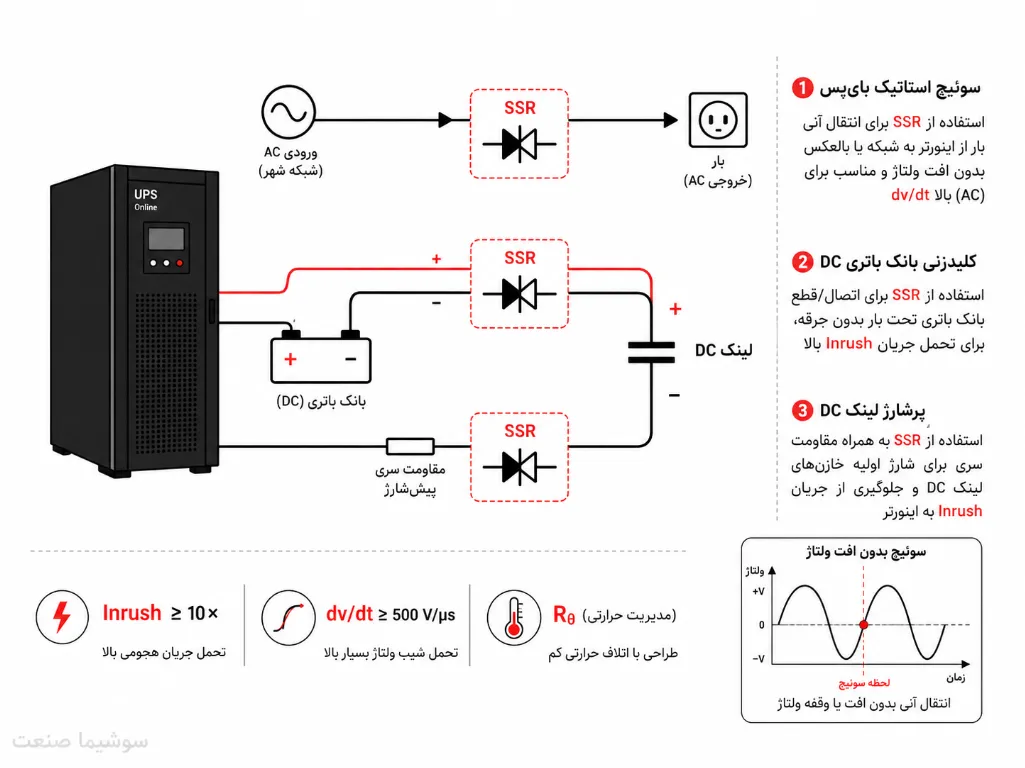

در معماری یک یو پی اس آنلاین دابل کانورژن، رله حالت جامد فقط یک سوئیچ ساده نیست. سه نقطه کلیدی وجود دارد که SSR در آنها وظیفههای حیاتی انجام میدهد:
نقطه اول: سوئیچ استاتیک بایپس . وقتی اینورتر دچار اضافهبار یا خطا میشود، بار باید بدون کوچکترین وقفه به خروجی برق شهر منتقل شود. زمان انتقال در اینجا زیر ۴ میلیثانیه است. رله الکترومکانیکی این سرعت را ندارد. SSR با تریستور یا تریاک Back-to-Back دقیقاً در همین نقطه مینشیند. ولتاژ این بخش معمولاً ۲۲۰ ولت AC است، اما جریان نامی آن با توجه به ریتینگ یو پی اس میتواند از ۱۶ آمپر تا ۸۰۰ آمپر متغیر باشد.
نقطه دوم: کلیدزنی بانک باتری. در یو پی اسهای مدرن، قطع و وصل بانک باتری برای افزایش طول عمر مفید یا مدیریت شارژ، با SSR انجام میشود. جریان DC باتریها در یک یو پی اس ۱۰ کیلوولتآمپر با ولتاژ باس ۱۹۲ ولت، به راحتی به ۵۰ آمپر میرسد. SSR باید جریان مستقیم را در ولتاژ بالا (تا ۴۰۰ ولت DC) بدون ایجاد قوس قطع کند. SSRهای ماسفتی مناسب این بخش هستند، چون افت ولتاژ بسیار پایینی در حالت روشن دارند و تلفات حرارتی را کاهش میدهند.
نقطه سوم: پرشارژ خازنهای لینک DC. هنگام راهاندازی اولیه، خازنهای بزرگ باس DC با جریان هجومی شدیدی مواجه میشوند. اگر SSR این مسیر را با یک مقاومت محدودکننده جریان ترکیب کند، از آسیب به پل دیودها و فیوزها جلوگیری میشود. SSR این بخش باید جریان پیک ۱۰۰ تا ۲۰۰ آمپر را برای مدت ۱۰۰ میلیثانیه تحمل کند.
پارامترهای ولتاژ و جریان؛ عدد و رقم واقعی، نه تخمین
بزرگترین اشتباه در انتخاب SSR، نگاه کردن به جریان نامی روی بدنه قطعه و تطبیق دادن آن با جریان بار است. در یو پی اس، جریان نامی فقط نقطه شروع است. شما باید جریان هجومی، جریان غیرعادی در حالت بایپس و حتی جریان خطای احتمالی را محاسبه کنید.
برای یک یو پی اس سه فاز ۲۰ کیلوولتآمپر با خروجی ۳۸۰ ولت، جریان هر فاز حدود ۳۰ آمپر است. اگر SSR بایپس را برای این جریان انتخاب کنید، در اولین تست اضافهبار ۱۵۰ درصدی (که برای یو پی اس استاندارد است) جریان از ۴۵ آمپر عبور میکند.
بعلاوه، هارمونیکهای ناشی از بارهای غیرخطی، جریان پیک را تا ۱.۸ برابر جریان RMS بالا میبرد. بنابراین، SSR باید جریان نامی حداقل ۵۰ آمپر داشته باشد، با قابلیت تحمل جریان هجومی یک سیکل (۲۰ میلیثانیه) به میزان ۵۰۰ آمپر.
در سمت DC قضیه جدیتر است. یک SSR بادوام و باکیفیت که برای قطع جریان باتری ۲۰۰ ولت DC انتخاب میشود، باید ولتاژ نامی حداقل ۴۰۰ ولت داشته باشد. چرا؟ زیرا ولتاژ فلوت شارژ باتریهای سرب-اسید ۱۲ ولت میتواند به ۱۳.۸ ولت برسد.
برای یک رشته ۱۶ تایی، ولتاژ واقعی ۲۲۰ ولت است. با احتساب ضریب اطمینان ۱.۵ برابر و نوسانات گذرا، ولتاژ بلوکهکننده SSR نباید زیر ۴۰۰ ولت DC باشد. اگر ولتاژ پایینتر انتخاب کنید، با اولین جهش ولتاژ ناشی از قطع شارژر، SSR به حالت هدایت ناخواسته میرود و فاجعه رخ میدهد.
اینجاست که مفهوم I²t (انتگرال مربع جریان برای فیوز) خودش را نشان میدهد. برای حفاظت SSR در برابر اتصال کوتاه، باید یک فیوز فوقسریع نیمههادی با I²t کمتر از مقدار مجاز SSR انتخاب کنید.
اگر SSR شما I²t برابر ۵۰۰۰ آمپر مربع ثانیه دارد، فیوز انتخابی باید ۴۰۰۰ A²s یا کمتر باشد. در غیر این صورت فیوز دیر عمل میکند و SSR قبل از فیوز میسوزد. این محاسبه را هرگز نادیده نگیرید.
