بوی سوختگی دیمر از کجا میآید؟
بوی تند و زنندهای که از تابلو برق بلند میشود و تا ساعتها در راهرو یا اتاق تأسیسات میماند، صرفاً یک هشدار ساده نیست. این بو، حاصل تجزیه حرارتی عایق سیمها، اپوکسی برد مدار چاپی و پلاستیک بدنه دیمر است.
بارها در پروژههای روشنایی هوشمند یا کنترل دور فن، بعد از چند روز اول راهاندازی، با تماس کارفرما مواجه شدهام که میگوید: تابلو بوی پلاستیک سوخته میدهد اما همه چیز کار میکند». این دقیقاً خطرناکترین سناریو است. کارکرد ظاهری مدار نباید شما را گول بزند.
اگر دیمر هنوز روشن میکند اما بو دارد، در بیش از ۷۰ درصد موارد، اتصالات ورودی یا خروجی در حال ذوب شدن هستند. جنس ترمینالهای بیکیفیت که در دیمرهای ارزان بازار ایران فراوان یافت میشود، با کوچکترین افزایش مقاومت تماسی، شروع به داغ شدن میکند.
این گرما از طریق هادی مسی به بدنه قطعه نفوذ کرده و باعث تخریب تدریجی برد میشود. در مرحله بعد، لحیمهای روی برد ترک برمیدارند و مسیر جریان قطع و وصل متناوب ایجاد میکند؛ یعنی جرقههای میکروسکوپی که نهایتاً تریاک را ذوب میکنند.

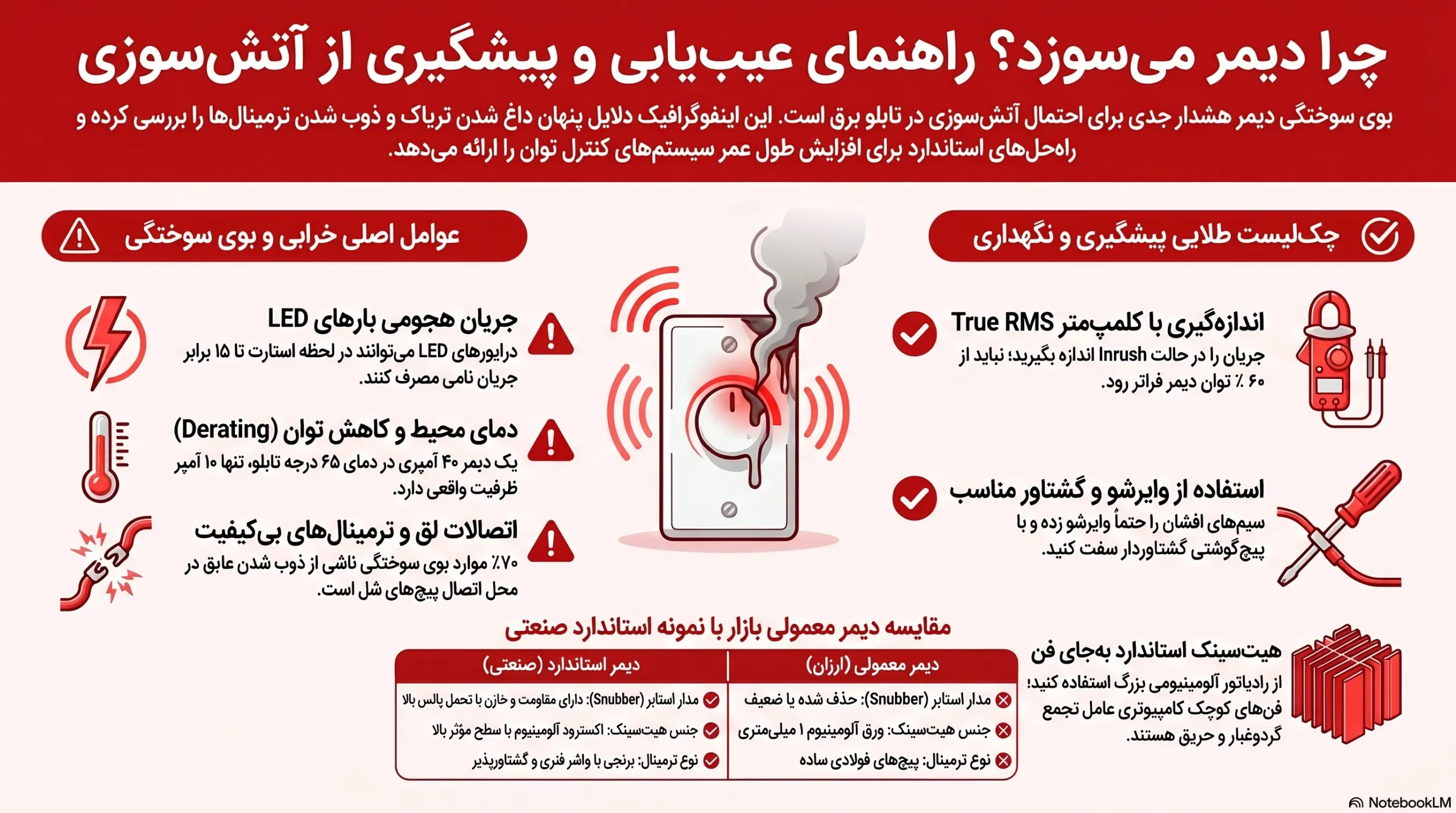

سه مقصر اصلی سوختگی دیمر که در دفترچههای راهنما پیدا نمیکنید
کاتالوگها پر از نمودارهای زیبا هستند اما حقیقت میدانی چیز دیگری است. از دید اجرایی، سه دلیل عمده بارها و بارها دیمرها را به کام مرگ میفرستند، در حالی که کمتر کسی به آنها توجه میکند.
اول، اضافهبار پنهان در بارهای LED و کممصرف.
برقکار روی جعبه لامپ LED نوشته ۱۰ وات، ولی با کلمپمتر واقعی جریان هجومی لحظه روشن شدن را اندازه نمیگیرد. درایوهای خازنی برخی لامپهای موجود در بازار ایران، جریانی تا ۱۵ برابر نامی در لحظه استارت میکشند.
اگر دیمر شما از نوع تریاکی با جریان نامی ۲ آمپر باشد و چهار لامپ ۱۰ وات روی آن بسته باشید، در تئوری ۴۰ وات یعنی کمتر از ۰.۲ آمپر. اما همان جریان هجومی میتواند تریاک را در یک چشم بر هم زدن به ناحیه شکست حرارتی ببرد. نتیجه: بوی سوختگی بعد از چند هفته کلیدزنی مداوم.
دوم، فراموشی کامل هیتسینک در دیمرهای SSR داخل تابلو
SSRهای تکفاز یا سهفاز که در کنترل هیترهای صنعتی یا کورهها استفاده میشوند، روی بدنهشان برچسب ۲۵ یا ۴۰ آمپر دارند. نکته کلیدی که در بازار ایران به آن بیتوجهی میشود این است: آن ۴۰ آمپر فقط در صورتی قابل دستیابی است که دمای بیس قطعه زیر ۴۰ درجه سانتیگراد نگه داشته شود. در تابلوهایی که تهویه ندارند و دمای محیط داخل آنها در تابستان به ۶۵ درجه میرسد، همان SSR معروف باید حداکثر ۱۰ آمپر بار شود.
نداشتن هیتسینک کافی یا نبستن محکم پیچهای آن با خمیر سیلیکون مناسب، مستقیماً SSR را در کمتر از یک ساعت به نقطه ذوب سیلیکون داخلی میرساند. بوی ناشی از آن، بوی خاص قطعات نیمههادی سوخته است که هیچ شباهتی به بوی پلاستیک ندارد و بسیار زنندهتر است.
سوم، هارمونیکهای برگشتی از بارهای موتوری و سلفی.
تصور غالب این است که دیمر فقط برای بارهای مقاومتی ساخته شده. اما در صنعت، از دیمر یا SSR برای کنترل دور فنهای کوچک، پمپها و حتی شیرهای برقی استفاده میشود. وقتی یک موتور القایی با دیمر فاز-قطع راهاندازی میشود، جریانهای برگشتی هارمونیکی به تریاک ضربه میزنند که مدار اسنابر ضعیف دیمرهای ارزانقیمت توان هضم آن را ندارد. نتیجه: افزایش دمای لحظهای و ترکیدن تریاک. در این موارد بوی سوختگی تیز و ناگهانی است و اغلب با دود سفید همراه میشود.
باور خطرناکی که تابلوهای زیادی را به آتش کشیده
در بازار ایران جملهای هست که به کرات از زبان فروشندگان یا حتی برخی برقکاران شنیده میشود: خب دیمر داره داغ میکنه، فن بذار روش حل میشه. این راهکار ارزان و به ظاهر منطقی، یک فاجعه تمامعیار است. اضافه کردن یک فن ۱۲ ولتی کامپیوتری روی هیتسینک دیمر، بدون در نظر گرفتن فلسفه طراحی حرارتی، نهتنها مشکل را حل نمیکند بلکه یک نقطه شکست جدید وارد سیستم میکند.
چرا؟ فن یک قطعه الکترومکانیکی با عمر محدود است. در تابلو برقی که پر از گرد و غبار است، پرههای فن بعد از چند ماه گیر میکنند. به محض توقف فن، دمای هیتسینکی که برای خنککاری غیرفعال طراحی نشده، در عرض چند دقیقه بالا میرود. حالا دیگر نه یک دیمر داغ دارید، نه یک فن از کار افتاده، بلکه ماده پلاستیکی فن شروع به ذوب شدن و انتشار گاز سمی میکند.
این گاز با جرقههای احتمالی داخل دیمر، ترکیب ایدهآلی برای آتشسوزی داخل تابلو میسازد. در پروژههای متعددی که برای بازسازی تابلوهای سوخته فراخوانده شدم، یک عدد فن آبشده در کنار SSR متلاشیشده، نشانه این راهحل خانگی و مخرب بوده است.
راهحل صحیح، استفاده از رادیاتورهای آلومینیومی اکسترودشده با ابعاد محاسبهشده و انتقال حرارت به بدنه فلزی تابلوست، نه افزودن یک قطعه مصرفی که پاشنه آشیل سیستم میشود. اگر دمای محیط بهحدی بالاست که هیتسینک غیرفعال پاسخگو نیست، باید به سمت دیمرهای با جریان بالاتر با مقاومت حرارتی کمتر (Rth پایینتر) رفت، نه فن اضافی.
جدول مقایسه: دیمر ارزانقیمت بازار در برابر نمونه استاندارد صنعتی
برای اینکه فرق بین یک قطعه پرخطر و یک انتخاب ایمن را عینی ببینید، جدول زیر بر اساس کالبدشکافی چندین دیمر موجود در بازار ایران و مقایسه با استانداردهای طراحی تهیه شده است. این اعداد از روی تجربه عملی و دیتاشیت قطعات استخراج شدهاند.
| ویژگی | دیمر معمولی بازار (رده قیمتی پایین) | دیمر استاندارد صنعتی (برند معتبر) |
|---|---|---|
| جریان نامی تریاک (دمای ۲۵°C) | ۸ تا ۱۲ آمپر اسمی (در عمل زیر ۶ آمپر ایمن) | ۲۴ تا ۴۰ آمپر با درجهبندی واقعی |
| مدار اسنابر (Snubber) | اغلب حذف شده یا یک خازن ۱۰۰ نانوفاراد بیکیفیت | مقاومت ۳۹ اهم + خازن ۲۲۰ نانوفاراد سری با تحمل پالس بالا |
| جنس هیتسینک | ورق آلومینیومی نازک ۱ میلیمتری پانچشده | اکسترود آلومینیوم با پرههای بلند و سطح مؤثر بالا |
| نوع ترمینال | پیچهای فولادی آبکاریشده با سطح تماس کم | ترمینال برنجی با واشر فنری و گشتاورپذیر |
| گواهینامهها | بدون نشان CE واقعی؛ اغلب چاپی | دارای CE, RoHS و تستهای UL روی قطعات |
| قیمت تقریبی (تومان) | ۵۰,۰۰۰ تا ۱۵۰,۰۰۰ | ۴۵۰,۰۰۰ به بالا بسته به جریان |
این تفاوت قیمت را هزینه بیمه آتشسوزی تابلو برقتان در نظر بگیرید. خرید دیمر از برندهای شناختهشده صنعتی مثل سوشیما صنعت که با ضمانت تعویض و پشتیبانی فنی عرضه میشوند، یعنی حذف نگرانی از سوختگی ناگهانی و بوی سمی.
نیاز به یک دیمر مطمئن دارید؟ پیش از خرید، کارشناسان سوشیما صنعت بر اساس مشخصات دقیق بار و دمای محیط پروژهتان، بدون هیچ هزینهای مشاوره فنی ارائه میدهند. اشتباه در انتخاب دیمر یعنی سوختگی مجدد و توقف خط تولید. همین حالا تماس بگیرید تا یک انتخاب اصولی داشته باشید.
چطور از بوی سوختگی دیمر جلوگیری کنیم؟
راهکارهای تئوری دانشگاهی را کنار بگذارید. اینجا چند اقدام مستقیم و قابل لمس بر اساس سالها دست به آچار بودن ارائه میشود.
بار واقعی را با کلمپمتر RMS واقعی اندازه بگیرید
به پلاک خوانی اعتماد نکنید. یک کلمپمتر که قابلیت اندازهگیری True RMS داشته باشد تهیه کنید (مدلهای ارزان چینی میانگین را نشان میدهند و در بارهای غیرسینوسی خطا دارند). جریان هجومی را با حالت INRUSH اندازه بگیرید. اگر جریان هجومی از ۶۰ درصد جریان نامی تریاک دیمر بیشتر است، یا دیمر را بزرگتر انتخاب کنید، یا از ترمیستور NTC برای محدودسازی جریان هجومی در مدار لامپ استفاده کنید. هیچ چیز مثل یک عدد واقعی، جلوی سوختگی را نمیگیرد.
گشتاور ترمینالها را جدی بگیرید
در تابلوهای صنعتی، ترمینالهای لق قاتل خاموش هستند. دفترچه دیمر معمولاً گشتاور مجاز را ذکر کرده (مثلاً ۰.۵ تا ۰.۸ نیوتونمتر). از پیچگوشتیهای گشتاوردار استفاده کنید. اگر ندارید، بعد از سفت کردن، سیم را کمی تکان دهید و دوباره سفت کنید. سیمهای افشان حتماً با وایرشو یا سرسیم فشرده شوند؛ تماس مستقیم افشان زیر پیچ باعث قطع و وصلهای متناوب و داغ شدن موضعی میشود. این داغی دقیقاً منبع همان بوی سوختگی اولیه است.
تهویه تابلو، یک الزام لوکس نیست
اگر دیمر یا SSR درون تابلو نصب شده، دمای محیطی تابلو در گرمترین ساعت روز را اندازه بگیرید. برای ایران، در مناطق گرمسیر این دما میتواند از ۵۵ درجه رد شود. طبق منحنی کاهش توان قطعه، در ۵۵ درجه محیط، دیمری که نامی ۲۵ آمپر است، شاید فقط ۱۰ آمپر ظرفیت داشته باشد. با یک دماسنج ساده، واقعیت را ببینید.
نصب دریچه و فیلتر توری و یک فن خروجی بالای تابلو (با کلید حرارتی جداگانه برای قطع در صورت توقف فن) حداقل کاری است که باید انجام دهید. فن نباید مستقیماً روی قطعه بوزد، بلکه باید جریان هوای کلی برقرار کند.
وقتی بوی سوختگی دیمر قطع نمیشود
یکی از تجربههای تلخ در یک کارخانه نساجی، دیمری بود که سه بار متوالی سوخت و هر بار پس از تعویض، همان بوی سوختگی بعد از چند ساعت برمیگشت. بررسی نشان داد که مسیر برگشت نول در تابلو، از یک شینه مشترک با درایوهای موتورهای AC عبور میکند.
هارمونیکهای سنگین برگشتی از درایو، از طریق نول به دیمر تزریق میشدند و تریاک را ذوب میکردند. راهحل: جداسازی کامل مسیر نول دیمر از سایر بارهای آلوده و استفاده از یک فیلتر پسیو کوچک در ورودی دیمر. بعد از اعمال تغییر، بو برای همیشه قطع شد.
پس هر بار که با بوی سوختگی تکراری روبرو هستید، تنها دیمر را متهم نکنید. نقشه تکخطی تابلو را باز کنید و مسیر برگشت جریان را ردیابی کنید. حتی یک نول لق در شینه میتواند باعث افزایش مقاومت و بازگشت جریان هارمونیکی از طریق زمین شود که همین موضوع دیمر را به قتل میرساند.
مشاوره رایگان هر سوال شما از رله های SSR و محصولات سوشیما صنعت
فقط یک تماس تا رضایت شما از خرید
- ✅ ارسال به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره رایگان قبل و بعد از خرید
چکلیست اجرایی عیبیابی و پیشگیری از سوختگی دیمر
به جای نتیجهگیری کلیشهای، این پنج گام عملی را همین حالا روی تابلو یا مدار خود اجرا کنید. اگر حتی یک مورد از اینها رعایت نشده باشد، شما در معرض بوی سوختگی و آتشسوزی هستید.
- جریان واقعی را ثبت کنید: با کلمپمتر True RMS، جریان هر فاز را در حالت کار عادی و لحظه استارت یادداشت کنید. اگر جریان هجومی از ۶۰٪ جریان نامی تریاک بیشتر است، دیمر را ارتقا دهید.
- همه ترمینالهای پیچی را باز و بسته کنید: بعد از قطع برق، ترمینالهای ورودی و خروجی دیمر را با گشتاور مناسب سفت کنید. از واشر فنری استفاده کنید و سیمهای افشان را حتماً وایرشو بزنید.
- دمای هیتسینک را با پشت دست لمس کنید (احتیاط): اگر نمیتوانید بیش از ۳ ثانیه دستتان را روی هیتسینک نگه دارید، دما از ۶۰ درجه عبور کرده و دیمر در محدوده خطر کار میکند. بلافاصله بار را کاهش دهید یا هیتسینک را بزرگتر کنید.
- نوع بار را با اسیلوسکوپ دستی بررسی کنید: اگر دسترسی دارید، شکل موج ولتاژ دو سر بار را ببینید. وجود زنگزدگی شدید یعنی مدار اسنابر دیمر ناقص است و قطعه بهزودی خواهد سوخت. یک اسنابر خارجی اضافه کنید.
- مسیر برگشت نول و زمین را پیمایش کنید: اتصال نول مشترک با بارهای موتوری پرنویز را حذف کنید. برای دیمر، یک مسیر نول تمیز مستقل تا شینه اصلی در نظر بگیرید. مقاومت مسیر زمین را اندازه بگیرید و از عدم وجود جریان سرگردان مطمئن شوید.
سوالات واقعی خریداران و مهندسان پیش از اقدام
آیا بوی سوختگی دیمر همیشه به معنی تمام شدن عمر قطعه است؟
خیر، گاهی بو از سیمکشی یا ترمینالهای داغ ناشی میشود نه از خود تریاک. در چنین مواردی با سفت کردن اتصالات و تعویض سیم آسیبدیده مشکل حل میشود. اما اگر بوی تند شیمیایی همراه با تغییر رنگ برد PCB باشد، تریاک آسیب دیده و دیمر باید تعویض شود.
چرا دیمر LED من میسوزد در حالی که مجموع توان لامپها بسیار کمتر از حد مجاز است؟
توان نامی مهم نیست، جریان هجومی راهانداز درایور LED عامل اصلی است. لامپهای LED ارزان بازار ایران، اغلب خازن ورودی بزرگ دارند که لحظه روشن شدن مثل اتصال کوتاه عمل میکند. دیمرهای معمولی تریاکی بدون مدار محدودکننده جریان هجومی، در برابر این ضربه آسیبپذیرند. یا از دیمر مخصوص LED با قابلیت حفاظت در برابر هجوم جریان استفاده کنید، یا پشت هر لامپ یک NTC کوچک نصب نمایید.
فرق سوختگی دیمر تریاکی با SSR چیست؟
سوختگی دیمر تریاکی اغلب با ترکیدن بدنه قطعه و بوی زننده لحیم و اپوکسی همراه است. در SSR، معمولاً اتصال کوتاه داخلی رخ میدهد و خروجی دائماً روشن میماند، مگر اینکه فیوز عمل کند. بوی SSR سوخته شبیه سیلیکون تجزیهشده است. SSRها در صورت نبود هیتسینک مناسب، سریعتر از دیمرهای تریاکی معمولی به نقطه شکست میرسند.
آیا نصب فیوز قبل از دیمر میتواند از سوختگی جلوگیری کند؟
فیوز تنها از جریان اضافه ناشی از اتصال کوتاه در بار محافظت میکند، نه از حرارت تدریجی ترمینالها یا هارمونیکها. دیمر میتواند در جریانی کمتر از حد نامی فیوز، بر اثر حرارت موضعی بسوزد. فیوز برای جلوگیری از آتشسوزی ثانویه ضروری است اما جایگزین هیتسینک و سیمکشی اصولی نمیشود.
بهترین روش تست سلامت دیمر بعد از استشمام بوی سوختگی چیست؟
بعد از قطع برق و خنک شدن کامل، دیمر را از مدار خارج کنید. با اهممتر، مقاومت بین ترمینالهای ورودی و خروجی را در دو جهت اندازه بگیرید. اگر مقاومت در هر دو جهت نزدیک به صفر باشد، تریاک اتصال کوتاه کرده.
اگر بوی سوختگی میدهد اما اهممتر بینهایت نشان میدهد، ممکن است گیت آسیب دیده باشد و دیمر روشن نشود. تست نهایی با اعمال ولتاژ کنترل به گیت و یک بار کوچک انجام میشود، اما توصیه میشود قطعه مشکوک را تعویض کنید.
چرا بوی سوختگی دیمر بعد از تعویض هم برمیگردد؟
اگر بعد از تعویض دیمر، همان بو در مدت کوتاهی ظاهر شود، نقص در طراحی مدار یا انتخاب اشتباه نوع دیمر است. بار غیرمقاومتی مثل موتور کوچک، هارمونیک سنگین، نداشتن اسنابر، نول مشترک با بارهای نویزی، یا دمای بالای محیط. باید زنجیره کامل بار-سیمکشی-منبع تغذیه بررسی شود. دیمر جدید هم محکوم به سوختن است.
آیا دیمرهای وارداتی بازار ایران استاندارد هستند یا تقلبی؟
بخش قابل توجهی از دیمرهای ارزانقیمت موجود، دارای تریاکهای ریمارکشده یا تقلبی با جریان نامی واقعی بسیار پایینتر از عدد درجشده روی بدنه هستند. نشان CE حکشده با لیزر روی این محصولات اغلب جعلی است.
برای اطمینان، از فروشندگان رسمی خرید کنید و گواهی تأییدیه و دیتاشیت اصلی را درخواست کنید. برندهایی مثل سوشیما صنعت که مستقیماً قطعات را از تولیدکنندگان اصلی تأمین و تست میکنند، ریسک تقلب را صفر میکنند.
