تست رله SSR؛ راهنمای قدم‌به‌قدم عیب‌یابی تا اطمینان از سلامت

نکته:
تست واقعی رله حالت جامد هیچ‌وقت فقط با مولتی‌متر ساده کامل نیست. بزرگ‌ترین اشتباه تکنسین‌ها این است که به تست اهمی یا تست دیود ساده اکتفا می‌کنند. یک SSR ممکن است در تست سرد سالم به نظر برسد، اما تحت بار واقعی یا با نشتی جریان، فاجعه ایجاد کند. این راهنما روش‌هایی را پوشش می‌دهد که قطعه معیوب را در کمتر از ۵ دقیقه از قطعه سالم جدا می‌کند.

رله‌های حالت جامد (SSR) به خاطر سرعت سوئیچینگ بالا، بی‌صدا بودن و طول عمر مکانیکی فوق‌العاده، تقریباً جای رله‌های الکترومکانیکی قدیمی را در صنعت ایران گرفته‌اند. از کنترل دمای کوره‌های صنعتی و تزریق پلاستیک گرفته تا دستگاه‌های بسته‌بندی و سیستم‌های گرمایشی، رد پای SSR دیده می‌شود.

اما یک مشکل رایج وجود دارد: خرابی خاموش SSR. برخلاف رله‌های قدیمی که صدای باز و بسته شدن داشتند، این قطعات بی‌صدا می‌میرند یا در حالت اتصال کوتاه قفل می‌کنند. اگر ندانید چطور دقیق تستشان کنید، ممکن است ساعتی به اشتباه دنبال عیب در سیم‌کشی یا کنترلر بگردید، در حالی که مقصر اصلی همان رله است.

در این مطلب تخصصی از سوشیما صنعت تولید کننده انواع رله های ssr قرار است روش‌های تست را به صورت کاملاً عملی و اندازه‌گیری‌شده بررسی کنیم. خبری از توضیحات تئوری خسته‌کننده نیست. مستقیم می‌رویم سراغ ابزارها، اعداد و ارقام دقیق، و تکنیک‌هایی که در کارگاه‌های تعمیرات صنعتی جواب می‌دهند.

ابزارهای ضروری برای تست دقیق SSR

قبل از هر چیز باید تجهیزات درست دم دستتان باشد. نمی‌شود با یک مولتی‌متر خراب یا سیم‌های وصله‌ای نظر قطعی داد. برای تست یک رله حالت جامد به این مجموعه نیاز دارید:

• مولتی‌متر دیجیتال با قابلیت تست دیود و اندازه‌گیری مقاومت: حتماً از برندهای معتبر و کالیبره استفاده کنید. دقت اندازه‌گیری ولتاژ در رنج ۲۰ ولت DC و ۶۰۰ ولت AC باید بالا باشد.
• یک منبع تغذیه DC کوچک (۳ تا ۳۲ ولت) یا باتری: برای تحریک ورودی SSR. یک باتری ۹ ولتی ساده یا یک آداپتور ۱۲ ولت DC عالی است. از تغذیه AC برای ورودی DC استفاده نکنید و برعکس.
• یک بار واقعی کوچک: یک لامپ رشته‌ای ۱۰۰ وات (برای مدل‌های AC) یا یک المنت کوچک ۵۰ وات. تست بدون بار به شما اجازه نمی‌دهد جریان نشتی یا افت ولتاژ در حالت روشن را ببینید.
• رله محافظ (MCB یا فیوز): برای جلوگیری از اتصال کوتاه ناگهانی در صورت خرابی کامل SSR.
• سیم‌های تست با روکش سالم و فیش‌های محکم.

مرحله اول: تشخیص نوع و ترمینال‌های SSR

قبل از وصل کردن سیم، باید بدانید با چه رله‌ای طرف هستید. اطلاعات روی بدنه رله را جدی بگیرید. سه پارامتر اصلی را چک کنید:

ولتاژ ورودی (کنترل): معمولاً بین ۳ تا ۳۲ ولت DC است (در مدل‌های استاندارد صنعتی). اگر روی بدنه نوشته 90-280VAC، یعنی ورودی با برق شهر تحریک می‌شود. تست این دو مدل کاملاً فرق دارد.

ولتاژ و جریان خروجی: مثلاً 24-480VAC / 40A. این یعنی خروجی فقط برای بار AC طراحی شده است.

نوع سوئیچینگ: zero-cross یا random. در تست اهمی تأثیری ندارد، اما در تست روشن و خاموش شدن با اسیلوسکوپ خودش را نشان می‌دهد.

ترمینال‌ها را شناسایی کنید. روی بیشتر SSRهای تک‌فاز، دو پیچ بزرگ برای بار (خروجی) و دو پیچ کوچک برای فرمان (ورودی) وجود دارد. قطبیت ورودی در مدل‌های DC مهم است؛ + و – را اشتباه نزنید.

تست استاتیک: چک کردن سلامت با مولتی‌متر بدون اعمال بار

این تست سریع، بدون نیاز به برق سه فاز یا بار سنگین انجام می‌شود و بسیاری از خرابی‌های فاحش را لو می‌دهد.

بررسی مقاومت خروجی در حالت خاموش

مولتی‌متر را روی رنج مقاومت (اهم) بگذارید؛ بهترین رنج ۲۰۰ کیلواهم یا ۲ مگااهم است. پروب‌ها را به دو ترمینال خروجی (بار) وصل کنید. در یک SSR سالم، مقاومت باید بسیار بالا باشد؛ چیزی در حد OL یا بالای چند مگااهم.

اگر عددی مثل ۱۰۰ اهم یا حتی ۱۰ کیلواهم روی صفحه می‌بینید، رله دچار نشتی داخلی شده و عملاً معیوب است. این رله را دور بیندازید. حتی مقاومت ۵۰۰ کیلواهم هم می‌تواند در ولتاژ ۲۲۰ ولت، جریان نشتی خطرناکی ایجاد کند و یک المنت را نیمه‌روشن نگه دارد.

تست را با تعویض جای پروب‌ها تکرار کنید. در SSRهای AC، چون خروجی بر پایه تریاک یا SCRهای موازی است، مقاومت باید در هر دو جهت بی‌نهایت باشد.

تست ورودی (سمت کنترل)

مولتی‌متر را روی رنج تست دیود بگذارید. پروب مثبت را به + ورودی و پروب منفی را به – ورودی SSR وصل کنید. یک افت ولتاژ بین ۰.۸ تا ۱.۵ ولت باید روی صفحه نمایش دیده شود. این افت ولتاژ مربوط به LED داخلی اپتوکوپلر است. اگر عدد OL یا صفر مطلق دیدید، ورودی یا قطع شده یا اتصال کوتاه داخلی دارد. حالا پروب‌ها را برعکس کنید؛ باید OL ببینید. اگر در جهت معکوس هم عددی نمایش داد، حفاظ داخلی ورودی آسیب دیده است.

نکته: این تست ورودی در مدل‌هایی که با ولتاژ AC تحریک می‌شوند (ورودی ۹۰ تا ۲۸۰ ولت AC) جواب نمی‌دهد. در آن مدل‌ها یکسوساز داخلی وجود دارد و تست دیود بی‌معنی است. برای آن‌ها فقط باید ورودی را مستقیماً با برق ۲۲۰ ولت تحریک کرد.

تست دینامیک: شبیه‌سازی عملکرد واقعی با بار و فرمان

اینجاست که رله‌های معیوب اما به ظاهر سالم رسوا می‌شوند. تست دینامیک دو بخش اصلی دارد: کلیدزنی و افت ولتاژ.

تست کلیدزنی با لامپ رشته‌ای (ساده‌ترین روش)

یک لامپ رشته‌ای ۱۰۰ وات را سری با خروجی SSR کنید. سیم فاز را به یک سر لامپ، سیم نول را به ترمینال شماره ۱ خروجی SSR بدهید. ترمینال شماره ۲ خروجی را هم به سر دیگر لامپ وصل کنید. حالا یک منبع تغذیه DC (مثلاً باتری ۹ ولتی) را به ورودی وصل کنید. به محض وصل باتری، لامپ باید با نور کامل روشن شود. با قطع باتری، لامپ باید فوراً و کاملاً خاموش شود.

اینجا سه خطای رایج را شکار می‌کنید:

• روشن نشدن لامپ: یا ورودی قطع شده، یا تریاک خروجی سوخته است (مقاومت بی‌نهایت).
• روشن ماندن لامپ حتی پس از قطع فرمان: این فاجعه است. یعنی تریاک در حالت اتصال کوتاه قفل کرده. این رله باید فوراً تعویض شود، چون بار شما را یکسره وصل نگه می‌دارد و کنترل دما از دست می‌رود.
• نور نیمه‌حالت یا سو سو زدن لامپ: افت ولتاژ شدید در SSR یا نوسان در ورودی. اگر منبع تغذیه سالم است، رله مشکل دارد.

اندازه‌گیری افت ولتاژ در حالت روشن

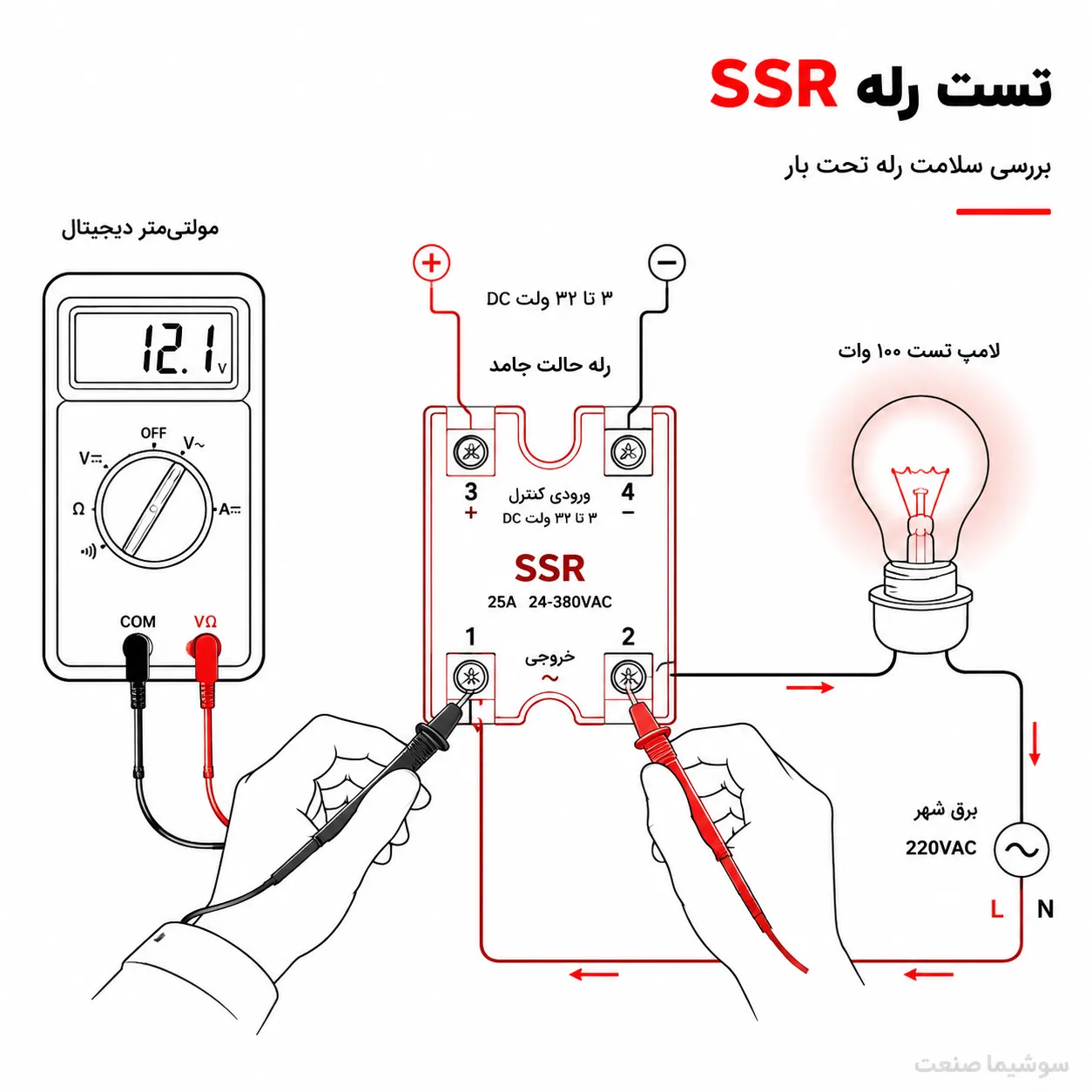

این تست حیاتی‌ترین معیار سلامت رله تحت بار است. رله را با بار واقعی (مثلاً یک المنت ۱۰۰۰ وات) روشن کنید. مولتی‌متر را روی رنج ولتاژ AC قرار دهید و دو پروب را مستقیماً روی دو ترمینال خروجی SSR بگذارید.

در حالی که جریان از رله عبور می‌کند، ولتاژ بسیار کمی باید روی ترمینال‌ها مشاهده کنید. برای یک SSR سالم و با کیفیت، این مقدار باید زیر ۱.۵ ولت AC باشد. مقادیر بین ۱ تا ۱.۵ ولت عادی است. اگر ولتاژ افت را ۵ ولت، ۱۰ ولت یا بیشتر دیدید، یک جای کار می‌لنگد. این افت ولتاژ اضافی، ضرب در جریان بار، تبدیل به گرمای تلفاتی می‌شود.

رله‌ای که ۵ ولت افت داشته باشد با جریان ۲۰ آمپر، ۱۰۰ وات حرارت تولید می‌کند! طبیعی است که چنین رله‌ای زودتر می‌سوزد و باید با هیت سینک بزرگ‌تر خنک شود. در نهایت، این عدد نشانه فرسودگی SCR داخلی است.

بررسی جریان نشتی در حالت خاموش

همانطور که می‌دانید، SSRهای AC حتی در حالت خاموش هم یک جریان نشتی بسیار کوچک (چند میلی‌آمپر) دارند که ناشی از مدار اسنابر داخلی (RC) است. برای تست این مورد، بار را از مدار خارج نکنید. SSR را خاموش کنید (ورودی قطع شود). مولتی‌متر را روی رنج ولتاژ AC حساس (مثلاً ۲۰۰ ولت) بگذارید و دو سر بار (مثلاً لامپ) را اندازه بگیرید.

معمولاً چند ولت تا شاید ۲۰-۳۰ ولت نشتی دیده شود، که بستگی به امپدانس بار و حساسیت مولتی‌متر دارد. اگر با یک لامپ کم‌مصرف LED تست می‌کنید، ممکن است لامپ حتی در حالت خاموشی SSR، سوسو بزند یا کم‌نور بماند.

این یک عیب نیست، مگر اینکه ولتاژ نشتی آنقدر زیاد باشد که یک بار مقاومتی بزرگ (مثل المنت) را گرم کند. عدد دقیقی نمی‌شود گفت، اما اگر ولتاژ دو سر المنت در حالت خاموش از ۵۰ ولت AC فراتر رفت، رله نشتی غیرعادی دارد.

جدول خلاصه نتایج تست و تشخیص عیب

برای آنکه در میدان کار سریع تصمیم بگیرید، نتایج تست‌ها را در یک نگاه ببینید:

وقت تعویض است یا تعمیر؟ یک تصمیم قاطع

در دنیای SSR، قطعه تعمیر نمی‌شود. رله حالت جامد یک پکیج کاملاً رزین‌شده است. اگر به هر دلیلی به خرابی آن شک کردید و یکی از تست‌های بالا را پاس نکرد، تعویض تنها گزینه منطقی و ایمن است.

باز کردن و دستکاری آن فاجعه ایمنی به بار می‌آورد. هنگام خرید رله جدید، به سراغ برندهایی بروید که برگه اطلاعات کامل (دارای نمودار افت ولتاژ و جریان نشتی) ارائه می‌دهند. در بازار ایران، وجود محصولات با کیفیت از برندهای معتبر داخلی و خارجی، انتخاب را راحت‌تر کرده است.

هنگام نصب، از خمیر سیلیکون مناسب و گشتاور پیچ‌های اتصال مطمئن شوید؛ چراکه اغلب خرابی‌های زودهنگام، ریشه در شل بودن پیچ‌های خروجی و افزایش مقاومت تماسی دارند.

تست اصولی SSR نه تنها در زمان راه‌اندازی، بلکه در برنامه نگهداری پیشگیرانه (PM) باید انجام شود. هر شش ماه یک بار، افت ولتاژ رله‌های تحت بار سنگین را چک کنید. افزایش تدریجی این عدد، پیش‌درآمد یک توقف ناگهانی خط تولید است. ابزارتان را بردارید و همین امروز تست کنید.
