۵ علت اصلی سوختن رله‌های SSR

رله‌های حالت جامد یا همان SSRها ، به دلیل نداشتن قطعات متحرک و سرعت سوئیچینگ فوق‌العاده، به ستون اصلی سیستم‌های اتوماسیون مدرن تبدیل شده‌اند. با این حال، یک واقعیت تلخ در صنعت وجود دارد: این قطعات به همان اندازه که کارآمد هستند، در برابر اشتباهات طراحی و نصب نیز بسیار حساس و بی‌دفاع عمل می‌کنند.

برخلاف کنتاکتورهای قدیمی که با صدای بلند یا جرقه زدن پایان عمر خود را اعلام می‌کردند، رله SSR در سکوت کامل می‌سوزد و اغلب باعث می‌شود سیستم در وضعیت وصل باقی بماند که این موضوع می‌تواند فاجعه‌بار باشد.

اگر شما هم در پروژه‌های خود با مشکل سوختن مکرر رله‌های الکترونیکی مواجه هستید، این مقاله دقیقاً برای شماست. ما در اینجا ۵ دلیل اصلی این خرابی‌ها را کالبدشکافی کرده و راهکارهای عملی برای نجات تجهیزات شما ارائه می‌دهیم.

۱. دمای بالای بدنه؛ قاتل خاموش لایه‌های نیمه‌هادی

قلب یک رله SSR از لایه‌های نیمه‌هادی مانند تریستور یا ترایاک تشکیل شده است. عبور جریان از این لایه‌ها همواره با تولید حرارت همراه است. اگر این حرارت با سرعت کافی از بدنه خارج نشود، دمای پیوند داخلی از حد مجاز (معمولاً ۱۲۵ درجه سانتی‌گراد) فراتر رفته و قطعه در کسری از ثانیه ذوب می‌شود.

نکته فنی بسیار مهم در مورد نصب:

بسیاری از تکنسین‌ها رله را مستقیماً روی سینی رنگ‌شده تابلو پیچ می‌کنند. باید بدانید که سطح تماس رله و هیت‌سینک باید کاملاً صاف، تمیز و عاری از هرگونه رنگ یا چربی باشد. وجود حتی لایه‌ای نازک از رنگ می‌تواند مثل یک عایق حرارتی عمل کند.

استفاده از خمیر سیلیکون برای پر کردن خلأهای میکروسکوپی و هوای محبوس بین پشت رله و هیت‌سینک الزامی است. هوا رسانای ضعیف حرارت است و خمیر سیلیکون با جایگزینی به جای هوا، مسیر انتقال گرما را هموار می‌کند.

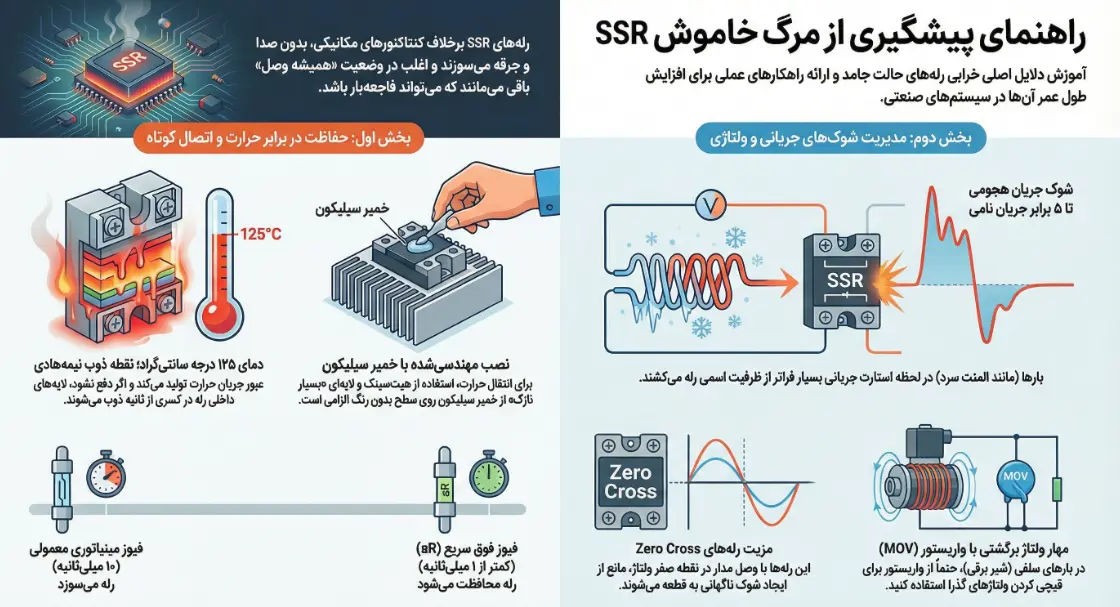

راهنما و علائم و دلایل سوختن رله ssr

۲. شوک جریان‌های هجومی؛ فراتر از ظرفیت اسمی

انتخاب رله SSR صرفاً بر اساس جریان نامی بار، یکی از بزرگترین اشتباهات در مهندسی برق است. بسیاری از بارها در لحظه استارت، جریانی بسیار فراتر از جریان حالت پایدار خود می‌کشند که به آن جریان هجومی گفته می‌شود.

بیایید با یک مثال عددی موضوع را شفاف کنیم:

تصور کنید یک المنت حرارتی ۲۰۰۰ واتی دارید. این المنت در دمای کاری و عادی خود حدود ۹ آمپر جریان می‌کشد. اما زمانی که المنت سرد است، مقاومت الکتریکی آن بسیار پایین است. در لحظه استارت (سرد)، همین المنت ممکن است تا ۴۵ آمپر جریان از رله عبور دهد.

اگر شما یک رله ۱۰ یا حتی ۱۶ آمپری انتخاب کرده باشید، شاید سیستم در ابتدا کار کند، اما این شوک‌های جریانی مداوم در هر بار سوئیچینگ، ساختار کریستالی نیمه‌هادی را ضعیف کرده و در نهایت باعث نابودی ناگهانی رله می‌شود.

رله‌های Zero Cross چطور به ما کمک می‌کنند؟

برای مقابله با این مشکل، رله‌های Zero Cross (عبور از صفر) بهترین گزینه هستند. این رله‌ها هوشمندانه عمل می‌کنند؛ آن‌ها تنها در لحظه‌ای که موج ولتاژ متناوب (AC) از نقطه صفر عبور می‌کند، مدار را وصل می‌کنند. این کار باعث می‌شود جریان به آرامی بالا برود و از ایجاد شوک‌های شدید ناگهانی به رله و مصرف‌کننده جلوگیری شود.

۳. بارهای سلفی و پدیده ولتاژ برگشتی

بارهایی که دارای سیم‌پیچ هستند، مانند شیرهای برقی، کنتاکتورها و موتورها، رفتار عجیبی در لحظه قطع شدن دارند. طبق قانون لنز، در لحظه قطع جریان، این تجهیزات سعی می‌کنند جریان خود را حفظ کنند و این کار را با تولید یک ولتاژ بسیار بالای معکوس انجام می‌دهند.

این ولتاژ ناگهانی می‌تواند به چندین هزار ولت برسد. اگر رله SSR شما فاقد مدار حفاظتی داخلی باشد، این ولتاژ باعث شکستن سد نیمه‌هادی شده و رله می‌سوزد.

• راهکار: همیشه در خروجی رله‌هایی که بار سلفی را کنترل می‌کنند، از واریستور استفاده کنید تا ولتاژهای گذرا را قبل از رسیدن به رله قیچی کند.

۴. اتصال کوتاه؛ نبردی که رله همیشه در آن بازنده است

در صورت بروز اتصال کوتاه در کابل‌ها یا خودِ مصرف‌کننده، جریان به شدت افزایش می‌یابد. در این شرایط، زمان حرف اول را می‌زند.

مقایسه سرعت عملکرد فیوزها و مرگ رله:

بسیاری از برق‌کاران از فیوزهای مینیاتوری معمولی (کلاس gG یا تیپ B و C) برای حفاظت از SSR استفاده می‌کنند. بیایید زمان‌ها را با هم مقایسه کنیم:

• یک فیوز معمولی در جریان اتصال کوتاه ۱۰۰ آمپری، ممکن است حدود ۱۰ میلی‌ثانیه زمان نیاز داشته باشد تا مدار را قطع کند.

• یک رله SSR در برابر همان جریان، تنها ۵ میلی‌ثانیه دوام می‌آورد و سپس می‌سوزد.

• در مقابل، یک فیوز فوق سریع (aR) در کمتر از ۱ میلی‌ثانیه عمل می‌کند.

در واقع فیوزهای مینیاتوری برای حفاظت از سیم و کابل هستند، نه قطعات حساس نیمه‌هادی. برای محافظت واقعی از رله، هزینه کردن برای یک فیوز فوق سریع یا تندکار، یک سرمایه‌گذاری هوشمندانه است.

۵. عدم تطابق نوع خروجی با ماهیت بار

اشتباه در تشخیص بار AC از DC یا استفاده از رله‌های تک‌فاز برای بارهای سنگین سه‌فاز بدون در نظر گرفتن اختلاف فاز، می‌تواند منجر به سوختن فوری قطعه شود. رله‌های مخصوص بار AC از تریستور استفاده می‌کنند که با عبور از صفر خاموش می‌شود. اگر از این رله برای بار DC استفاده کنید، رله روشن شده اما دیگر هرگز خاموش نمی‌شود تا زمانی که از شدت حرارت بسوزد.

جدول خلاصه راهکارهای پیشگیرانه و علل خرابی ssr

چک‌لیست عیب‌یابی: از کجا بفهمیم علت سوختن چه بوده است؟

اگر رله شما سوخته است، قبل از جایگزینی با رله جدید، این موارد را بررسی کنید تا رله دوم هم به سرنوشت اولی دچار نشود:

۱. آیا بدنه رله تغییر رنگ داده یا بوی سوختگی پلاستیک می‌دهد؟ احتمالاً مشکل از عدم دفع حرارت یا شل بودن اتصالات پیچ‌هاست.

۲. آیا رله در وضعیت همیشه وصل (یک‌سره) مانده است؟ این نشانه کلاسیک سوختن ناشی از اتصال کوتاه یا دمای بیش از حد لایه‌های داخلی است.

۳. آیا رله فقط در لحظه استارت سوخت؟ جریان هجومی مصرف‌کننده را مجدداً با آمپرمتر Peak-Hold اندازه بگیرید.

سوالات متداول

آیا می‌توان رله SSR را داخل جعبه پلاستیکی کاملاً بسته قرار داد؟

خیر. رله SSR نیاز به تبادل حرارتی دارد. قرار دادن آن در فضای کاملاً بسته بدون گردش هوا، حتی با وجود هیت‌سینک، باعث انباشت گرما و سوختن رله در زمان کوتاهی می‌شود.

مقدار مناسب خمیر سیلیکون چقدر است؟

خمیر سیلیکون باید به صورت یک لایه بسیار نازک و یکنواخت (مثل لایه‌ای از لاک) پخش شود. ضخامت زیاد خمیر سیلیکون نتیجه عکس می‌دهد و خودش مانع انتقال حرارت می‌شود.

چرا رله SSR من وقتی فرمان ندارد، هنوز ۲۲۰ ولت در خروجی دارد؟

اگر بار به رله وصل نباشد، مولتی‌متر ولتاژ نشتی را نشان می‌دهد که طبیعی است. اما اگر بار وصل است و باز هم ولتاژ کامل دارید، رله شما سوخته و در حالت اتصال کوتاه باقی مانده است.

عمر مفید یک رله SSR چقدر است؟

در صورت رعایت اصول خنک‌کاری و حفاظت، یک رله SSR مرغوب می‌تواند بیش از ۵۰ میلیون بار سوئیچینگ انجام دهد که معادل چندین سال کارکرد مداوم در سخت‌ترین شرایط صنعتی است.

نتیجه‌گیری؛ فراتر از یک خرید ساده

همان‌طور که بررسی کردیم، سوختن رله‌های حالت جامد اغلب نه به دلیل کیفیت بد خودِ قطعه، بلکه به دلیل خطاهای کوچک اما سرنوشت‌ساز در طراحی و نصب رخ می‌دهد. با این حال، استفاده از محصولات باکیفیت و مهندسی‌شده، یک لایه حفاظتی اضافه برای سیستم شما ایجاد می‌کند.

محصولات برندهای معتبری مانند سوشیما صنعت ، به گونه‌ای طراحی شده‌اند که حتی در صورت بروز برخی خطاهای انسانی در نصب، به دلیل استفاده از نیمه‌هادی‌های با کیفیت و بدنه مقاوم، ضریب اطمینان بالاتری از خود نشان می‌دهند.

فراموش نکنید که پشتیبانی فنی یک شرکت تولیدکننده می‌تواند بهترین راهنما برای شما در انتخاب صحیح آمپراژ و نوع حفاظت باشد. همیشه پیشگیری و مشاوره فنی با متخصصین، بسیار ارزان‌تر از توقف خط تولید و تعویض قطعات سوخته است.
