چرا فیوز معمولی برای محافظت از SSR کافی نیست؟
این یکی از رایجترین اشتباهاتی است که در تابلوهای برق صنعتی میبینیم. مهندس یا تکنسین یک فیوز مینیاتوری (MCB) تیپ B یا C جلوی SSR میگذارد و فکر میکند کار تمام است. اما واقعیت این است که این فیوزها برای محافظت از SSR طراحی نشدهاند.
مشکل اصلی در زمان قطع است. یک فیوز مینیاتوری تیپ C در جریان اتصال کوتاه، ممکن است بین ۵ تا ۱۰ میلیثانیه طول بکشد تا مدار را قطع کند. این عدد در دنیای الکترونیک قدرت، یک عمر است. نیمههادی داخلی SSR در کمتر از یک میلیثانیه میتواند آسیب ببیند. به عبارت سادهتر: تا فیوز مینیاتوری بخواهد واکنش نشان دهد، رله قبلاً سوخته است.
فیوز تندکار چیست و چه تفاوتی دارد؟
فیوزهای تندکار که در استاندارد IEC با کلاسهای gR یا aR شناخته میشوند، دقیقاً برای همین منظور ساخته شدهاند. زمان قطع آنها در شرایط اتصال کوتاه به کمتر از ۱ میلیثانیه میرسد، یعنی قبل از اینکه جریان خطا بتواند به نیمههادی آسیب بزند، مدار قطع شده است.
| نوع فیوز | کلاس استاندارد | زمان قطع تقریبی | مناسب برای SSR |
|---|---|---|---|
| مینیاتوری تیپ B | – | ۱۰ تا ۵۰ ms | خیر |
| مینیاتوری تیپ C | – | ۵ تا ۱۰ ms | خیر |
| فیوز سیلندری تندکار | gR / aR | کمتر از ۱ ms | بله ✓ |
تفاوت کلاس gR و aR چیست؟
هر دو کلاس برای حفاظت از نیمههادیها مناسب هستند، اما تفاوتهایی دارند:
- کلاس gR: حفاظت کامل در تمام محدوده جریان (از اضافهبار تا اتصال کوتاه). برای اکثر کاربردهای صنعتی گزینه مناسبتری است.
- کلاس aR: فقط برای حفاظت در برابر اتصال کوتاه طراحی شده و در اضافهبارهای کوچک واکنش نشان نمیدهد. معمولاً در کنار یک فیوز یا MCB دیگر استفاده میشود.
چطور جریان فیوز تندکار را انتخاب کنیم؟
قانون کلی این است که جریان نامی فیوز باید با جریان نامی SSR هماهنگ باشد، اما نه بیشتر از آن. اگر SSR شما ۴۰ آمپر است، فیوز تندکار ۴۰ آمپر یا کمی پایینتر (مثلاً ۳۲ آمپر) انتخاب کنید. انتخاب فیوز با جریان بالاتر از ظرفیت SSR، عملاً حفاظت را بیمعنی میکند.
همچنین به ولتاژ نامی فیوز توجه کنید. برای شبکه ۲۲۰ ولت تکفاز، فیوز با ولتاژ نامی حداقل ۲۵۰ ولت AC و برای شبکه سهفاز ۳۸۰ ولت، فیوز با ولتاژ نامی حداقل ۵۰۰ ولت AC انتخاب کنید.
وریستور MOV ؛ سپر محافظ در برابر شوکهای ولتاژ
فیوز تندکار از SSR در برابر اتصال کوتاه محافظت میکند، اما یک تهدید دیگر هم وجود دارد که فیوز هیچ کاری در برابرش نمیتواند بکند: پیکهای ولتاژ لحظهای.
این پیکها میتوانند از منابع مختلفی بیایند: رعد و برق، قطع و وصل ناگهانی بارهای بزرگ در شبکه، خاموش شدن موتورهای القایی در همان مدار، یا حتی سوئیچینگهای داخلی تابلو. این نوسانات ممکن است فقط چند میکروثانیه طول بکشند، اما دامنه آنها میتواند به چند برابر ولتاژ نامی شبکه برسد.
نیمههادیهای داخلی SSR، مثل تریستور یا TRIAC، یک ولتاژ شکست مشخص دارند. اگر ولتاژ اعمالی حتی برای یک لحظه از این حد بگذرد، قطعه آسیب میبیند یا کاملاً از بین میرود.
وریستور چطور کار میکند؟
وریستور یا MOV را میتوان به یک شیر اطمینان ولتاژ تشبیه کرد. در شرایط عادی، مثل یک مقاومت بسیار بزرگ رفتار میکند و عملاً در مدار نقشی ندارد. اما به محض اینکه ولتاژ از یک حد مشخص (ولتاژ کلمپ) بالاتر برود، مقاومت آن به شدت کاهش مییابد و جریان اضافی را به خودش جذب میکند. انرژی پیک ولتاژ در وریستور تبدیل به گرما میشود و رله SSR سالم میماند.
این واکنش در حد نانوثانیه اتفاق میافتد، یعنی حتی سریعترین پیکهای ولتاژ هم فرصت آسیب رساندن به نیمههادی را پیدا نمیکنند.
وریستور مناسب برای برق ۲۲۰ ولت تکفاز
یک اشتباه رایج این است که وریستور با ولتاژ کلمپ برابر ولتاژ شبکه انتخاب شود. این کار اشتباه است. وریستور باید ولتاژ کلمپی داشته باشد که از پیک ولتاژ نامی شبکه بالاتر باشد، اما از ولتاژ شکست نیمههادی SSR پایینتر.
برق ۲۲۰ ولت AC یک مقدار RMS است. پیک واقعی این ولتاژ برابر است با:
۲۲۰ × √۲ ≈ ۳۱۱ ولت
پس وریستوری که برای شبکه ۲۲۰ ولت انتخاب میکنید باید ولتاژ کلمپ آن بالاتر از ۳۱۱ ولت باشد. در عمل، وریستورهای ۴۳۰ ولت یا ۴۷۰ ولت (مثل سری S14K430 یا S14K471) برای این کاربرد استاندارد هستند.
| ولتاژ شبکه | پیک ولتاژ نامی | ولتاژ وریستور پیشنهادی | نمونه قطعه |
|---|---|---|---|
| ۲۲۰ ولت AC تکفاز | ≈ ۳۱۱ ولت | ۴۳۰ یا ۴۷۰ ولت | S14K430 / S14K471 |
| ۳۸۰ ولت AC (فاز به فاز) | ≈ ۵۳۷ ولت | ۶۲۰ یا ۶۸۰ ولت | S14K625 / S14K680 |
| ۳۸۰ ولت AC (فاز به نول) | ≈ ۳۱۱ ولت | ۴۳۰ یا ۴۷۰ ولت | S14K430 / S14K471 |
نحوه موازیسازی وریستور در ترمینالهای خروجی SSR
دانستن اینکه چه وریستوری بخریم کافی نیست؛ نحوه نصب آن هم به همان اندازه مهم است. یک وریستور که اشتباه نصب شده باشد، عملاً هیچ کاری نمیکند.
قانون اصلی: موازی با خروجی بار
وریستور باید دقیقاً موازی با پایههای خروجی (Load) رله SSR قرار بگیرد. یعنی یک پایه وریستور به ترمینال L1 (یا T1) و پایه دیگر به ترمینال L2 (یا T2) وصل شود. این همان نقطهای است که ولتاژ بار روی آن اعمال میشود.
نصب وریستور در سمت ورودی (Input) یا روی سیم کنترل هیچ فایدی برای محافظت از نیمههادی خروجی ندارد.
فاصله فیزیکی را به حداقل برسانید
هرچه وریستور از نظر فیزیکی به ترمینالهای SSR نزدیکتر باشد، بهتر عمل میکند. سیمکشی طولانی بین وریستور و SSR یک اندوکتانس انگلی ایجاد میکند که میتواند سرعت واکنش وریستور را کاهش دهد. در صورت امکان، وریستور را مستقیماً روی ترمینالهای SSR یا در فاصله کمتر از ۱۰ سانتیمتر نصب کنید.
برای SSR سهفاز چند وریستور لازم است؟
در رلههای SSR سهفاز، باید برای هر فاز یک وریستور جداگانه نصب شود. اتصال وریستورها به این صورت است:
- وریستور اول: بین فاز R و نول (یا فاز S)
- وریستور دوم: بین فاز S و نول (یا فاز T)
- وریستور سوم: بین فاز T و نول (یا فاز R)
در شبکههای سهفاز بدون نول (سیستم IT یا Delta)، وریستورها را فاز به فاز (R-S، S-T، T-R) نصب کنید و ولتاژ وریستور را بر اساس ولتاژ فاز به فاز (۳۸۰ ولت) انتخاب کنید.
آیا وریستور به فیوز محافظ نیاز دارد؟
در کاربردهای صنعتی توصیه میشود یک فیوز کوچک (معمولاً ۱ تا ۲ آمپر) سری با وریستور قرار بگیرد. دلیل این است که وریستورها در طول عمرشان انرژی جذب میکنند و پس از تعداد زیادی پیک ولتاژ، ممکن است دچار اتصال کوتاه داخلی شوند. فیوز سری مانع از آن میشود که این اتصال کوتاه به مدار اصلی آسیب بزند.
ترکیب فیوز تندکار و وریستور: یک مدار محافظ کامل
فیوز تندکار و وریستور مکمل یکدیگرند و هیچکدام به تنهایی حفاظت کاملی ارائه نمیدهند. فیوز در برابر اتصال کوتاه و اضافهجریان عمل میکند، وریستور در برابر پیکهای ولتاژ. با استفاده همزمان از هر دو، SSR شما در برابر هر دو نوع تهدید اصلی محافظت میشود.

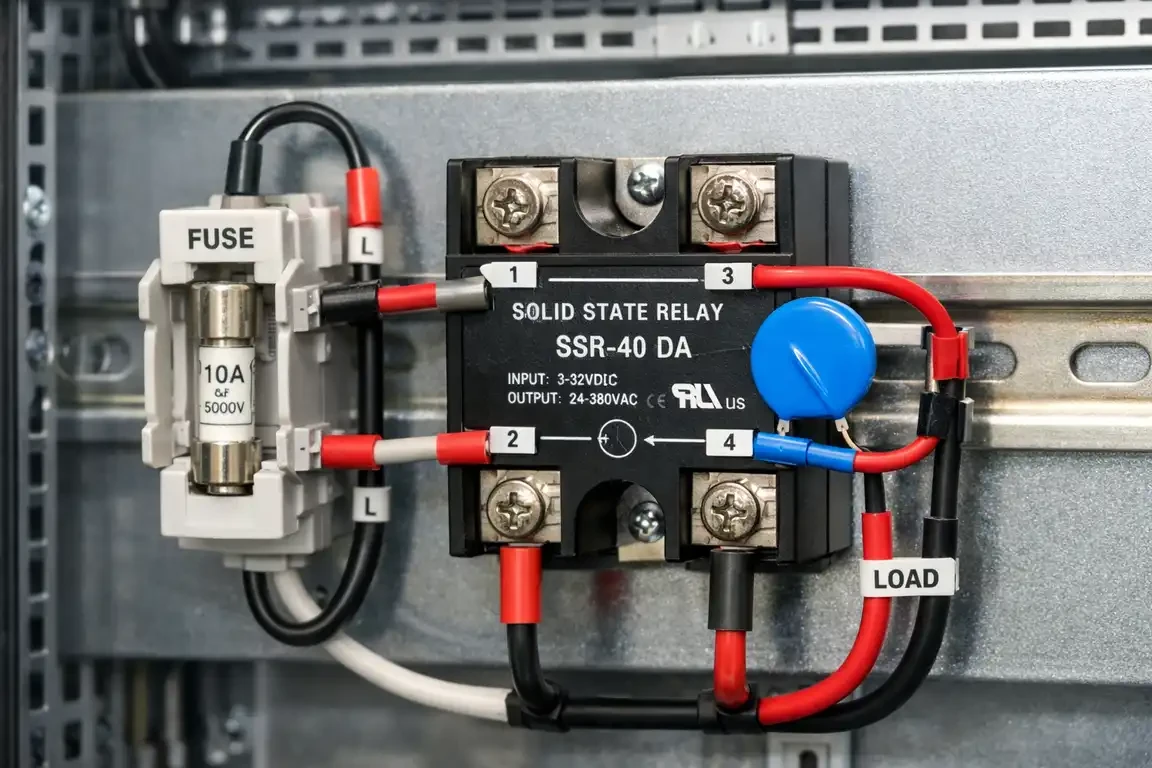

ترتیب صحیح در مدار به این شکل است: برق شبکه ← فیوز تندکار ← ترمینال ورودی SSR ← ترمینال خروجی SSR ← بار. وریستور موازی با ترمینالهای خروجی SSR قرار میگیرد.
جدول خلاصه انتخاب قطعات محافظ
| کاربرد | فیوز تندکار | وریستور |
|---|---|---|
| SSR تکفاز ۲۲۰V / 25A | gR 25A / 250V AC | MOV 430V یا 470V |
| SSR تکفاز ۲۲۰V / 40A | gR 40A / 250V AC | MOV 430V یا 470V |
| SSR سهفاز ۳۸۰V / 40A | gR 40A / 500V AC (برای هر فاز) | MOV 620V یا 680V (برای هر فاز) |
| SSR سهفاز ۳۸۰V / 60A | gR 60A / 500V AC (برای هر فاز) | MOV 620V یا 680V (برای هر فاز) |
سوالات متداول
آیا فیوز مینیاتوری تیپ C میتواند جایگزین فیوز تندکار شود؟
خیر، و این یکی از اشتباهاتی است که متأسفانه خیلی رایج است. فیوز مینیاتوری تیپ C برای حفاظت از کابلکشی و تجهیزات الکتریکی معمولی طراحی شده، نه برای حفاظت از نیمههادیها.
زمان قطع آن در اتصال کوتاه بین ۵ تا ۱۰ میلیثانیه است، در حالی که نیمههادی SSR در کمتر از ۱ میلیثانیه آسیب میبیند. فیوز مینیاتوری میتواند در کنار فیوز تندکار برای حفاظت از مدار اصلی استفاده شود، اما نمیتواند جایگزین آن شود.
چرا بعد از سوختن فیوز، باز هم رله SSR از کار میافتد؟
این اتفاق معمولاً به یکی از این دلایل رخ میدهد: اول اینکه فیوز انتخابشده تندکار نیست و SSR قبل از قطع فیوز آسیب دیده. دوم اینکه ریشه مشکل هنوز برطرف نشده، مثلاً یک اتصال کوتاه دورهای در بار یا یک پیک ولتاژ مکرر از شبکه.
سوم اینکه جریان نامی فیوز بیش از ظرفیت SSR انتخاب شده و فیوز دیر عمل میکند. قبل از تعویض SSR، حتماً ریشه خرابی را پیدا کنید، وگرنه SSR جدید هم همان سرنوشت را خواهد داشت.
وریستور مناسب برای برق سهفاز صنعتی چه مشخصاتی دارد؟
برای شبکه سهفاز ۳۸۰ ولت، انتخاب وریستور به نوع اتصال بستگی دارد. اگر وریستور را بین فاز و نول نصب میکنید (ولتاژ فاز به نول ≈ ۲۲۰ ولت)، وریستور ۴۳۰ یا ۴۷۰ ولت کافی است. اگر بین دو فاز نصب میکنید (ولتاژ فاز به فاز = ۳۸۰ ولت)، به وریستور ۶۲۰ یا ۶۸۰ ولت نیاز دارید. علاوه بر ولتاژ، به ظرفیت جذب انرژی هم توجه کنید.
برای محیطهای صنعتی با نوسانات زیاد، وریستورهایی با ظرفیت جذب بالاتر (مثلاً سری S20 به جای S14) انتخاب بهتری هستند.
آیا وریستور نیاز به تعویض دورهای دارد؟
بله. وریستورها در طول عمرشان انرژی جذب میکنند و هر بار که یک پیک ولتاژ را جذب میکنند، کمی از ظرفیتشان کاهش مییابد. در محیطهای صنعتی با نوسانات مکرر، توصیه میشود وریستورها را هر ۲ تا ۳ سال یک بار بررسی و در صورت نیاز تعویض کنید. نشانههای خرابی وریستور شامل تغییر رنگ، ترک خوردگی بدنه یا بوی سوختگی است. برخی وریستورهای پیشرفتهتر دارد.
