صدای تقوتوق و لرزش کنتاکتورهای قدیمی توی تابلو برق، مخصوصاً وقتی تعدادشان زیاد باشد، هم گوش را میزند، هم سرویسکار را کلافه میکند. اما قضیه فقط به صدا ختم نمیشود. در فرآیندهای صنعتی که فرمان قطع و وصل بار در ثانیه یا دقیقه تکرار میشود، کنتاکتورهای الکترومکانیکی نقطه ضعف اصلی تابلو میشوند: سوختن کنتاکتها، جوش خوردن تیغهها، خرابی بیمورد بوبین و در نهایت توقف خط تولید.
جایگزینی کنتاکتور با رله حالت جامد (SSR) دقیقاً از همین نقطه شروع میشود. این متن نه یک معرفی ساده، بلکه یک راهنمای عملی بر اساس دادههای واقعی، طراحی حرارتی و تجربه اجرایی در تابلوهای صنعتی است.

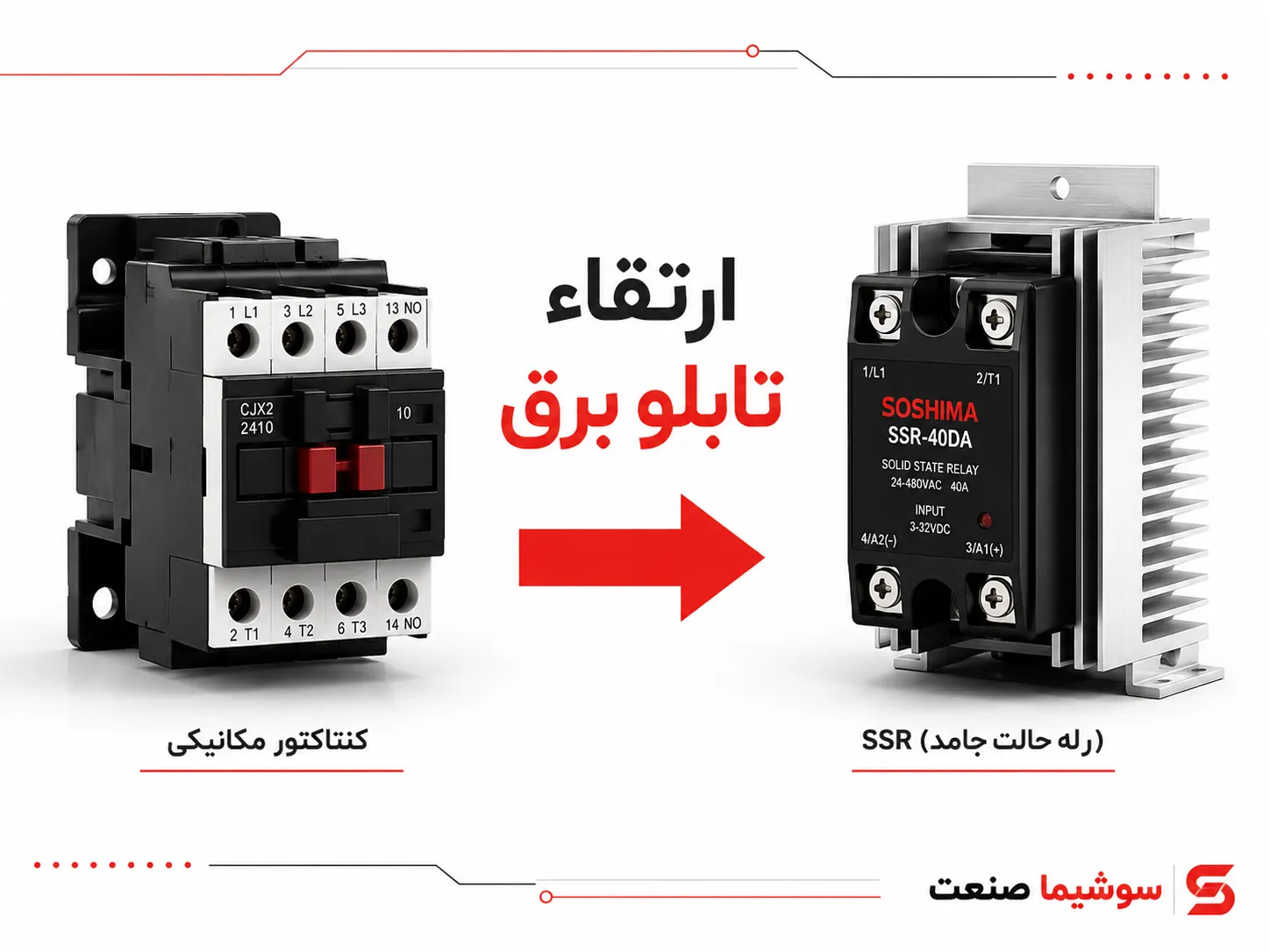

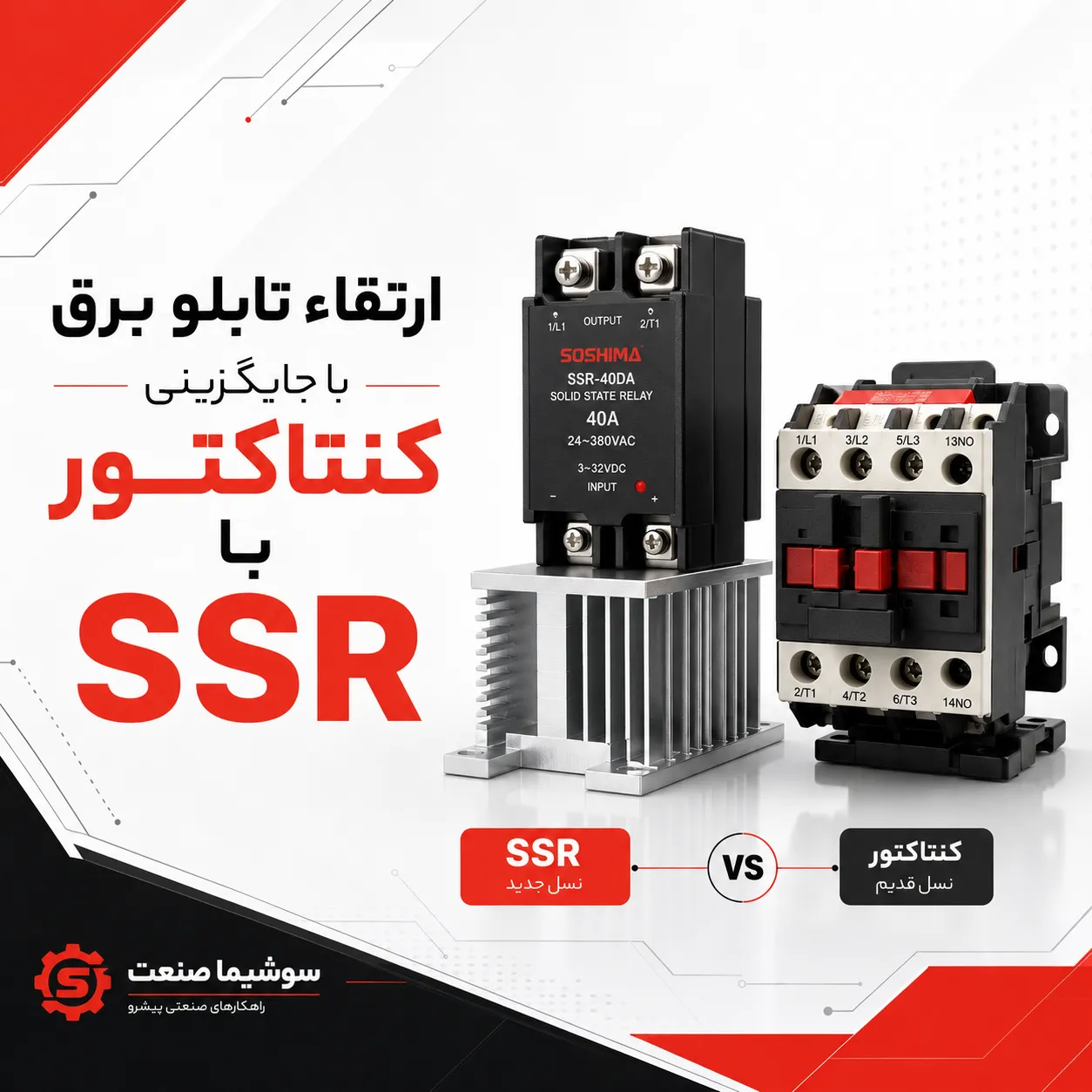

رله حالت جامد دقیقاً چیست و چه تفاوتی با کنتاکتور دارد؟
کنتاکتور یک کلید الکترومکانیکی است: با رسیدن ولتاژ به بوبین، یک میدان مغناطیسی ایجاد میشود، هسته متحرک جذب میشود و کنتاکتهای اصلی به هم میچسبند. در این فرآیند، سایش مکانیکی، جهش کنتاکتها و قوس الکتریکی هر بار اتفاق میافتد.
رله حالت جامد اما هیچ قطعه متحرکی ندارد. در خروجی آن از یک نیمههادی قدرت (معمولاً تریاک یا دو تریستور موازی با ساختار معکوس برای AC، و ماسفت برای DC) استفاده میشود. فرمان ورودی، معمولاً یک ولتاژ DC بین ۳ تا ۳۲ ولت، مستقیماً اپتوکوپلر داخلی را فعال میکند و خروجی را روشن میکند.
تفاوتها از همین جا شکل میگیرد. زمان پاسخدهی در کنتاکتور بین ۱۰ تا ۲۵ میلیثانیه است، در حالی که یک SSR صفر-گذر (Zero-cross) حداکثر در نیم سیکل (۱۰ میلیثانیه برای ۵۰ هرتز) روشن میشود و نوع لحظهای زیر ۱ میلیثانیه کلیدزنی میکند.
جریان هجومی راهاندازی در کنتاکتور با تحمل مکانیکی کنتاکتها مدیریت میشود و میتواند تا ۱۰ برابر جریان نامی را برای مدت کوتاه تحمل کند، اما SSR در برابر اضافهجریان بسیار آسیبپذیرتر است و اگر جریان لحظهای از محدوده Itsm (حداکثر جریان پیک غیرتکرارشونده) فراتر برود، در عرض چند میلیثانیه میسوزد.
چه زمانی تعویض کنتاکتور با SSR یک تصمیم هوشمندانه است؟
هر تابلویی به SSR نیاز ندارد. اما چند نشانه وجود دارد که شما را مستقیم به سمت این تعویض هدایت میکند:
فرکانس کلیدزنی بالا: اگر کنتاکتور شما بیش از ۳۰ بار در ساعت قطع و وصل میکند، عمر مکانیکی و الکتریکی آن به شدت افت میکند. با رسیدن به ۶۰۰ یا ۱۲۰۰ کلیدزنی در ساعت، کنتاکتور عملاً یک کالای مصرفی میشود که هر چند ماه باید تعویض شود. SSR در این نرخها بدون ذرهای استهلاک کار میکند.
نیاز به عملکرد بیصدا: در محیطهای بیمارستانی، آزمایشگاهی یا ساختمانهای مسکونی هوشمند، صدای قطع و وصل کنتاکتور کاملاً غیرقابل قبول است. SSR سکوت مطلق را فراهم میکند.
حساسیت به تداخل الکترومغناطیسی: قوس الکتریکی در کنتاکتها و جریان هجومی بوبین، نویز قابل توجهی روی شبکه تزریق میکند. مدارهای کنترلی حساس با SSR کاملاً ایزوله میشوند و نویز کلیدزنی به حداقل میرسد (البته SSRهای صفر-گذر خودشان در لحظه روشن شدن جریان هجومی خازنی ایجاد میکنند، اما همچنان کمتر از قوس کنتاکتور است).
بارهای مقاومتی با کنترل دقیق دما: در کورههای الکتریکی و هیترهای صنعتی، SSR با کنترلر PID و خروجی پالس (PWM) میتواند دمای بسیار دقیقی را حفظ کند. کنتاکتور در این کاربرد فرسوده میشود و دقت دما را خراب میکند.
حذف ولتاژ القایی برگشتی: بوبین کنتاکتور هنگام قطع برق، یک ولتاژ ضربهای بالایی تولید میکند که برای کنتاکتهای فرمان خطرناک است و نیاز به دیود هرزگرد یا وریستور دارد. مدار ورودی SSR ذاتاً یک LED با مصرف جریان میلیآمپری است و چنین ضربهای تولید نمیکند.
محاسبات واقعی دفع حرارت؛ مهمترین بخشی که دست کم گرفته میشود
SSR یک کلید بدون تلفات نیست. در حالت روشن، پیوند نیمههادی یک افت ولتاژ مستقیم در حدود ۱.۲ تا ۱.۶ ولت برای انواع AC (تریاک/تریستور) و حدود ۰.۱ تا ۰.۲ ولت برای انواع DC ماسفتی دارد. این ولتاژ ضرب در جریان عبوری، توان تلفاتی را میدهد که به صورت گرما دفع میشود.
به عنوان مثال، یک SSR با جریان نامی ۲۵ آمپر که تحت بار ۲۰ آمپری کار میکند، با افت ولتاژ ۱.۴ ولت، توان حرارتی تولیدی برابر است با:
P = ۲۰ A × ۱.۴ V = ۲۸ وات
این ۲۸ وات گرما اگر دفع نشود، دمای پیوند را به سرعت به بالای ۱۲۵ درجه سلسیوس میرساند و SSR خاموش میشود یا میسوزد. حالا کنتاکتور را ببینید: یک کنتاکتور ۲۵ آمپر در حالت وصل، مقاومت تماسی در حد میلیاهم دارد و تلفات حرارتی آن شاید به ۳ تا ۵ وات برسد. بوبین هم بسته به سایز، بین ۵ تا ۱۵ وات مصرف میکند (و آن هم دائماً گرم میشود). جمع تلفات کنتاکتور کمتر از SSR نیست، ولی گرما در نقطهای متمرکز تولید نمیشود و نیاز به هیتسینک ندارد.
پس برای استفاده از SSR باید دقیقاً هیتسینک را محاسبه کرد. مقاومت حرارتی مجاز از رابطه زیر به دست میآید:
Rth(s-a) = (Tj max – Tamb) / P – Rth(j-c) – Rth(c-s)
اگر دمای محیط داخل تابلو ۵۰ درجه، دمای مجاز پیوند ۱۲۵ درجه، توان ۲۸ وات، مقاومت پیوند به بدنه SSR حدود ۱.۲ °C/W و مقاومت بدنه به هیتسینک (با خمیر سیلیکون) حدود ۰.۲ °C/W باشد، مقاومت هیتسینک نباید از:
(۱۲۵-۵۰)/۲۸ – ۱.۲ – ۰.۲ ≈ ۱.۲ °C/W
بیشتر باشد. یعنی باید یک هیتسینک آلومینیومی با مقاومت حرارتی ۱.۲ درجه بر وات یا کمتر انتخاب کرد و ترجیحاً از فن برای جریانهای بالای ۱۵ آمپر در تابلوهایی که تهویه ضعیف دارند استفاده کرد. در عمل خیلی از خرابیهای SSR به خاطر دست کم گرفتن همین محاسبه ساده رخ میدهد.
حفاظت الکتریکی SSR؛ بر خلاف کنتاکتور، جای اشتباه ندارد
کنتاکتور در برابر اضافهبار و اتصال کوتاه، مقاومت قابل قبولی دارد. کنتاکتها ممکن است جوش بخورند ولی بدنه ذوب نمیشود. SSR اما یک قطعه نیمههادی است و اضافه جریان حتی در حد میلیثانیه، آن را برای همیشه از کار میاندازد. پس سیستم حفاظتی باید با دقت طراحی شود.
اولین لایه، فیوز سریع (Fast-acting) یا فیوز نیمههادی با قابلیت محدودکنندگی جریان است. این فیوزها با استاندارد UL248 یا IEC60269 و با کد gR یا aR انتخاب میشوند. فیوز باید I²t (انتگرال ژول) آن کمتر از I²t قابل تحمل SSR باشد. برای یک SSR با Itsm=250A و I²t=500 A²s، فیوزی با I²t در حدود ۳۰۰ A²s انتخاب میکنیم. فیوزهای معمولی کندکار یا کلاس gG به هیچ وجه مناسب نیستند.
دومین لایه، محافظت در برابر اضافه ولتاژ گذراست. شبکه برق صنعتی پر از اسپایک و نویز است. SSRها دارای محافظ داخلی RC اسنابر نیستند (در بعضی مدلها تعبیه شده)، اما اضافه ولتاژ شبکه میتواند نیمههادی را در حالت خاموش هم قربانی کند.
حتماً در دو سر خروجی SSR یک وریستور (MOV) با ولتاژ کاری متناسب نصب کنید. برای شبکه ۲۲۰ ولت، وریستور ۲۷۵ یا ۳۰۰ ولت AC و برای ۳۸۰ ولت، وریستور ۴۲۰ ولت AC پیشنهاد میشود. وریستور به تنهایی کافی نیست، یک خازن و مقاومت سری (اسنابر) هم به کاهش نوسانات تند کمک میکند، مخصوصاً در بارهای سلفی.
نکته دیگر، حفاظت در برابر جریان نشتی در حالت خاموش است. SSR در حالت قطع، جریان نشتی در حد چند میلیآمپر (معمولاً ۱ تا ۵ میلیآمپر) دارد. این جریان در بارهای کوچک مثل یک لامپ LED ممکن است باعث روشن شدن ضعیف یا چشمک زدن شود. برای رفع آن یک مقاومت بار مصنوعی موازی با بار نصب میکنند. همچنین در مدارهای ایمنی، هرگز به قطع کامل توسط SSR اعتماد نکنید و حتماً از یک کنتاکتور یا کلید جداساز مکانیکی پشت آن استفاده کنید.
مشاوره رایگان هر سوال شما از رله های SSR و محصولات سوشیما صنعت
فقط یک تماس تا رضایت شما از خرید
- ✅ ارسال به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره رایگان قبل و بعد از خرید
مراحل عملی تعویض کنتاکتور با SSR در تابلو برق
تعویض فیزیکی ساده است، اما طراحی دوباره ضروری است. مراحل زیر یک مسیر بدون دردسر را تضمین میکند:
۱. بازبینی دقیق بار: ابتدا جریان نامی بار، جریان هجومی (برای موتورها و ترانسها) و ضریب قدرت را اندازه بگیرید. برای بارهای کاملاً مقاومتی (هیتر)، جریان هجومی وجود ندارد و SSR با جریان نامی برابر بار کافی است. برای بارهای سلفی مثل الکتروموتور، جریان راهاندازی ۶ تا ۸ برابر جریان نامی است و SSR باید Itsm معادل این پیک را تحمل کند.
یک SSR با جریان نامی ۴۰ آمپر ممکن است Itsm تا ۴۰۰ آمپر داشته باشد که برای موتور ۱.۵ کیلووات با جریان نامی ۳.۵ آمپر و جریان راهاندازی ۲۵ آمپر کاملاً مناسب است. اما برای موتورهای بزرگتر، SSR به تنهایی پاسخگو نیست و باید از کنتاکتور یا سافت استارتر استفاده کرد.
۲. انتخاب نوع SSR: برای بارهای AC سه تصمیم دارید: SSR تکفاز (برای مصرفکنندههای تکفاز)، SSR دو فاز (برای بارهای سه فاز که فقط دو فاز را قطع میکند و یک فاز مستقیم وصل است – این روش استاندارد ایمنی نیست و در خیلی جاها ممنوع است) و SSR سه فاز که هر سه فاز را همزمان قطع و وصل میکند.
در توانهای بالا، SSR سه فاز یکپارچه با هیتسینک مشترک بهترین گزینه است. همچنین SSR را بر اساس ولتاژ کنترل انتخاب کنید: ۳-۳۲ VDC استاندارد است و با خروجی PLC یا ترموستات به راحتی راه میافتد. مدلهای ۹۰-۲۸۰ VAC هم وجود دارند، اما برای تابلوهای کنترلی مدرن، تغذیه DC رایجتر است.
۳. نصب مکانیکی و حرارتی: SSR را روی هیتسینک با خمیر سیلیکون مرغوب نصب کنید. سطح تماس باید تمیز و صاف باشد. برای جریانهای بالای ۱۵ آمپر از هیتسینک دندهای و ترجیحاً فن ۱۲ ولت DC که با یک آداپتور کوچک از مدار فرمان تغذیه میشود استفاده کنید.
تابلو را طوری طراحی کنید که هوای گرم پشت SSR در مسیر خروجی هواکش قرار بگیرد. هیچوقت SSRها را بدون فاصله هوایی کنار هم روی یک هیتسینک مشترک نبندید مگر اینکه هیتسینک برای مجموع تلفات طراحی شده باشد.
۴. سیمکشی مدار فرمان: ورودی SSR یک LED با مقاومت محدودکننده جریان است. برای ولتاژ ۲۴ ولت DC، جریان ورودی حدود ۱۰ تا ۱۵ میلیآمپر است. اگر از خروجی ترانزیستوری PLC استفاده میکنید، یک مقاومت ۲.۲ کیلواهم ۱ وات سری کنید (اگر SSR مقاومت داخلی ندارد). سیم فرمان را از مسیر کابلهای قدرت جدا کنید. کابل کواکسیال یا شیلددار الزامی نیست، اما فاصله حداقل ۱۰ سانتیمتری از کابلهای قدرت و کنتاکتورهای باقیمانده در تابلو را رعایت کنید.
۵. تست نهایی: ابتدا بدون بار، فرمان را وصل کنید و با مولتیمتر (مد دیود یا اهم) از وصل شدن خروجی اطمینان حاصل کنید. سپس تحت کمترین بار ممکن (مثلاً یک لامپ رشتهای ۱۰۰ وات) تست کنید. دمای هیتسینک را با دماسنج لیزری پایش کنید.
در ۱۵ دقیقه اول کارکردن با بار کامل، دما نباید از ۷۰ درجه روی هیتسینک تجاوز کند. اگر دما سریع بالا رفت، هیتسینک ضعیف است یا جریان بار از حد مجاز بیشتر است.
جدول مقایسه کنتاکتور و SSR (بر اساس دادههای واقعی)
| ویژگی | کنتاکتور الکترومکانیکی | رله حالت جامد (SSR) |
|---|---|---|
| عمر مکانیکی/کلیدزنی | ۵ تا ۱۰ میلیون سیکل (بدون بار) | نامحدود (بیش از ۱۰۰ میلیون در عمل) |
| عمر الکتریکی (جریان نامی) | ۳۰۰ هزار تا ۱ میلیون سیکل | نامحدود (در صورت مدیریت حرارت) |
| سرعت کلیدزنی | ۱۵ تا ۲۵ میلیثانیه | زیر ۱ میلیثانیه (لحظهای) یا نیم سیکل (صفر-گذر) |
| صدا | همهمه ۵۰ هرتز و ضربه قطع و وصل | کاملاً بیصدا |
| مقاومت در برابر شوک و لرزش | حساس، احتمال قطع و وصل ناخواسته | مقاومت بالا، بدون تأثیر |
| اتلاف توان (نمونه ۲۵A) | بوبین: ۵-۸ وات + تلفات تماسی ۳-۵ وات | ۱.۴V×20A=28W (تماماً گرما در نیمههادی) |
| تحمل اضافه جریان | ۱۰ برابر جریان نامی (چند ثانیه) | حدود ۱۰ برابر جریان نامی برای ۱۰ میلیثانیه (Itsm) |
| جریان نشتی خاموش | صفر | ۱ تا ۵ میلیآمپر (نیاز به بار مصنوعی در موارد خاص) |
| هزینه اولیه (حدود ۲۵A) | پایین (حدود یک سوم SSR) | بالاتر، ولی با بازگشت سرمایه از کاهش توقفات |
تحلیل هزینه و بازگشت سرمایه (ROI)
در نگاه اول SSR گرانتر است. اما هزینه کل مالکیت (TCO) داستان متفاوتی دارد. یک کنتاکتور ۹ آمپر استاندارد حدود ۱.۲ میلیون تومان قیمت دارد. یک SSR مشابه با هیتسینک و فیوز مناسب حدود ۳ تا ۴ میلیون تومان هزینه برمیدارد. اما در طول یک سال کارکرد پیوسته با ۲۰۰۰ کلیدزنی در روز (باز و بسته شدن یک کوره)، کنتاکتور هر ۴۵ روز یک بار کنتاکتهایش را میسوزاند و نیاز به تعویض دارد.
قیمت هر تعویض (قطعه + کارشناسی) حدود ۱.۵ میلیون تومان. پس در یک سال ۸ بار تعویض یعنی ۱۲ میلیون تومان هزینه مستقیم بدون احتساب توقف تولید. با نصب SSR، این هزینه حذف میشود. حتی اگر SSR بعد از ۵ سال خراب شود، با احتساب قیمت اولیه، باز هم به صرفه است.
از طرف دیگر، مصرف برق بوبین کنتاکتور را در نظر بگیرید. یک کنتاکتور ۲۵ آمپر بوبین ۷ ولتآمپری دارد. اگر ۱۰ عدد از این کنتاکتورها ۲۴ ساعته در تابلو روشن باشند، توان مصرفی بوبینها حدود ۷۰ وات است. در طول یک سال (۸۷۶۰ ساعت) این یعنی ۶۱۳ کیلوواتساعت مصرف انرژی. با تعویض به SSR، این مصرف تقریباً صفر میشود (مدار ورودی SSR کمتر از ۰.۱ وات مصرف میکند).
با قیمت هر کیلوواتساعت برق صنعتی حدود ۳۵۰۰ تومان، سالانه حدود ۲.۱ میلیون تومان صرفهجویی مستقیم در قبض برق به ازای هر ۱۰ کنتاکتور رخ میدهد. این مبلغ سود خالص است که به هزینه نگهداری اضافه میشود.
چالشها و محدودیتهای SSR؛ همه چیز را بیغل و غش بدانید
هیچ راهحلی بینقص نیست. SSR برای بارهای کاملاً سلفی با هسته آهنی (مثل الکتروموتورهای بزرگ) محدودیت جدی دارد. جریان هجومی راهاندازی ممکن است به SSR شوک وارد کند. اگر اصرار به استفاده دارید، حتماً از SSR با ضریب Itsm بالا و همراه با تریستورهای قوی استفاده کنید. اما برای موتورهای بالای ۵.۵ کیلووات، به ندرت SSR توصیه میشود. کماکان کنتاکتورها با کلاسهای AC3 و AC4 برای این کار ساخته شدهاند.
همچنین SSR در محیطهای خیلی گرم و پر گرد و غبار اگر هیتسینک کثیف شود، زود از کار میافتد. در صنایع فولاد و سیمان که تابلوها در معرض ذرات فلزی هستند، باید درپوش محافظ و فن با فیلتر در نظر گرفته شود. هزینه تعمیر SSR تقریباً صفر است، چون قطعه یکپارچه رزینی است و در صورت خرابی کل آن تعویض میشود.
نکته مهم دیگر قطع کامل مدار است. SSR در حالت خاموش یک مسیر با امپدانس بالا است، نه یک کلید جداساز فیزیکی. برای رعایت استانداردهای ایمنی ماشینآلات، طبق EN 60204-1 حتماً باید یک وسیله قطع بار مکانیکی (مثل کلید اصلی یا کنتاکتور پشتیبان) قبل یا بعد از SSR وجود داشته باشد تا تعمیرکار بتواند با اطمینان روی مدار کار کند.
سوالات متداول
۱. آیا میشود SSR را مستقیماً جای کنتاکتور در سیمکشی فعلی تابلو گذاشت؟
بله، اما با چند شرط. اگر ولتاژ فرمان شما AC 220V است و SSR شما ورودی DC میخواهد، باید یک منبع تغذیه کوچک ۲۴ ولت DC یا رکتیفایر اضافه کنید. همچنین پایههای خروجی SSR (معمولاً T1 و T2 یا L1 و T1) را به همان مسیر قدرت کنتاکتور وصل میکنید.
مسئله اساسی اما اضافه کردن هیتسینک، فیوز سریع و وریستور است که کنتاکتور قبلی نداشت. پس سیمکشی تغییر میکند و جا برای هیتسینک باید در تابلو پیشبینی شود. اگر تابلو فشرده است، شاید مجبور شوید SSR را روی بدنه بیرونی نصب کنید.
۲. SSR برای بارهای DC هم قابل استفاده است؟
کاملاً. SSRهای DC با ترانزیستور ماسفت ساخته میشوند و افت ولتاژ کمی دارند. فقط توجه کنید که SSRهای AC برای DC مناسب نیستند، چون تریاک بعد از قطع شدن با عبور جریان از صفر خاموش میشود و در DC این اتفاق نمیافتد؛ عملاً بعد از روشن شدن دیگر خاموش نمیشود. برای بارهای DC حتماً مدل مخصوص DC را تهیه کنید که روی بدنه آن نوشته شده “DC Output”.
۳. گرمای SSR چقدر است و چطور بفهمیم هیتسینک مناسب است؟
توان حرارتی را از رابطه P = I × 1.4 (برای انواع AC) محاسبه کنید. سپس مقاومت هیتسینک را از کاتالوگ بخوانید. قاعده سریع: برای جریان کمتر از ۱۰ آمپر و دمای محیط ۴۰ درجه، یک هیتسینک با مقاومت ۲.۵ °C/W کافی است. برای ۲۵ آمپر و محیط ۵۰ درجه، هیتسینک ۱.۰ °C/W با جریان هوای طبیعی حداقل است. اگر فن اضافه کنید، مقاومت هیتسینک میتواند حدود ۲ برابر بزرگتر (یعنی مقاومت حرارتی کمتر) در نظر گرفته شود. همیشه دمای بدنه SSR نزدیک پیچ نصب روی هیتسینک را اندازه بگیرید و زیر ۸۰ درجه نگه دارید.
۴. برای راهاندازی الکتروموتور، SSR بخریم یا کنتاکتور همچنان بهتر است؟
برای موتورهای کوچک تا ۱.۵ کیلووات با راهاندازی مستقیم، SSR با Itsm بالا جواب میدهد. اما برای موتورهای بزرگتر، کنتاکتور مخصوص موتور (AC3) بیرقیب است. دلیلش این است که SSR نمیتواند جریان راهاندازی ۶ تا ۸ برابری را در مدت طولانی (چند ثانیه) تحمل کند.
در این کاربرد، یا باید از سافت استارتر در کنار SSR استفاده کرد یا کلاً SSR را فراموش کرد. اشتباه رایجی که خیلیها انجام میدهند، انتخاب SSR بر اساس جریان نامی موتور بدون دیدن جریان راهاندازی است. این کار ظرف یک هفته SSR را نابود میکند.
۵. چطور از SSR در برابر اتصال کوتاه محافظت کنیم؟
یک فیوز فوق سریع (سری aR) مطابق با I²t پایینتر از ظرفیت SSR در مسیر قدرت نصب کنید. فیوز باید در فاصله خیلی نزدیک به SSR باشد. از مینیاتوری کندکار به هیچ عنوان استفاده نکنید. اگر در مدارتان احتمال اتصال کوتاه زیاد است، میتوانید یک مدار محدودکننده جریان با سنسور جریان و تریپ SSR (قطع فرمان در کمتر از ۵ میلیثانیه) طراحی کنید. برخی SSRهای مدرن دارای حفاظت داخلی اضافه جریان هستند، اما باز هم فیوز ضروری است.
۶. تفاوت SSR صفر-گذر و لحظهای چیست و کدام را انتخاب کنیم؟
SSR صفر-گذر فقط در لحظهای که ولتاژ خط از صفر میگذرد روشن میشود. این کار جریان هجومی خازنی را کم میکند و نویز الکترومغناطیسی را کاهش میدهد. برای بارهای مقاومتی (هیتر، لامپ رشتهای) عالی است. SSR لحظهای با دریافت فرمان فوراً روشن میشود، حتی در پیک ولتاژ. این مدل برای بارهای سلفی و کنترل دقیق زاویه فاز با استفاده از کنترلر مناسب است. در تابلوهای گرمایشی معمولاً صفر-گذر بخرید. در کنترل نور یا سرعت موتور تکفاز با تریاک، لحظهای بخرید.
۷. آیا با جایگزینی کنتاکتور با SSR مصرف برق تابلو واقعاً کم میشود؟
بله، از دو جهت. اول حذف مصرف بوبین: هر کنتاکتور بوبینی بین ۵ تا ۱۵ وات میکشد. با ۲۰ کنتاکتور در تابلو، این رقم قابل توجه است. دوم حذف تلفات ناشی از مقاومت تماسی که در SSR جای خود را به تلفات نیمههادی میدهد.
اما تلفات SSR معمولاً با دفع گرما همراه است، نه کاهش مصرف انرژی از دید قبض برق. به طور خلاصه: انرژی مصرفی از بوبین حذف میشود و تلفات حرارتی از کنتاکتها به SSR منتقل میشود. روی قبض برق، حذف بار راکتیو بوبین و مصرف حقیقی آن اثر مثبت دارد. این صرفهجویی سالانه میتواند به چند میلیون تومان برسد، بهویژه در تابلوهای بزرگ.
جمعبندی عملی
ارتقاء تابلو برق با SSR وقتی هوشمندانه است که فرکانس کلیدزنی بالا باشد، صدا آزاردهنده باشد، یا کنترل دقیق دما با PID مد نظر باشد. برای بارهای مقاومتی تا توانهای متوسط، SSR با هیتسینک مناسب و فیوز فوق سریع یک انتخاب مطمئن و با بازگشت سرمایه سریع است.
برای بارهای موتوری سنگین، کماکان کنتاکتورهای AC3 یکهتازند. در هر پروژه، پیش از تعویض، جریان راهاندازی، دمای محیط و فضای داخل تابلو را اندازه بگیرید و محاسبات حرارتی را جدی بگیرید. SSR یک قطعه الکترونیکی قدرت است، نه یک کلید مکانیکی ساده، و احترام به محدودیتهایش کلید موفقیت در این ارتقاء است.
