استفاده از رله SSR در سیستم‌های کنترل دما صنعتی

کنترل دقیق دما در بسیاری از فرآیندهای صنعتی نقش حیاتی دارد. در صنایعی مانند تولید پلاستیک، صنایع غذایی، کوره‌های حرارتی، تجهیزات آزمایشگاهی و خطوط بسته‌بندی، حتی تغییرات جزئی دما می‌تواند کیفیت محصول نهایی را تحت تأثیر قرار دهد. به همین دلیل انتخاب تجهیزات مناسب برای کنترل دما یکی از مهم‌ترین بخش‌های طراحی سیستم‌های حرارتی صنعتی محسوب می‌شود.

یکی از قطعات کلیدی در این سیستم‌ها رله حالت جامد یا SSR (Solid State Relay) است. این نوع رله به دلیل سرعت سوئیچینگ بالا، عمر طولانی و عدم وجود قطعات مکانیکی متحرک، به‌طور گسترده در سیستم‌های کنترل دمای صنعتی مورد استفاده قرار می‌گیرد.

برخلاف رله‌های مکانیکی که دارای کنتاکت فیزیکی هستند و در اثر جرقه و سایش دچار استهلاک می‌شوند، رله‌های SSR با استفاده از نیمه‌هادی‌ها عمل می‌کنند و در نتیجه عملکردی بسیار پایدارتر دارند.

در سیستم‌های کنترل دما، رله SSR معمولاً در کنار کنترلرهایی مانند PID Controller، ترموستات صنعتی یا PLC استفاده می‌شود تا توان الکتریکی المنت‌های گرمایشی با دقت بالا کنترل شود. این ترکیب باعث می‌شود دمای فرآیند با حداقل نوسان و بیشترین بازدهی تنظیم شود.

در این مقاله تخصصی از سوشیما صنعت تولید کننده برتر رله های اس اس ار در ایران به صورت جامع بررسی می‌کنیم:

• نقش رله SSR در سیستم‌های کنترل دما
• نحوه عملکرد آن در کنترل المنت‌های صنعتی
• مزایا و محدودیت‌ها
• نحوه انتخاب صحیح رله برای سیستم‌های حرارتی
• نکات مهم در طراحی و نصب

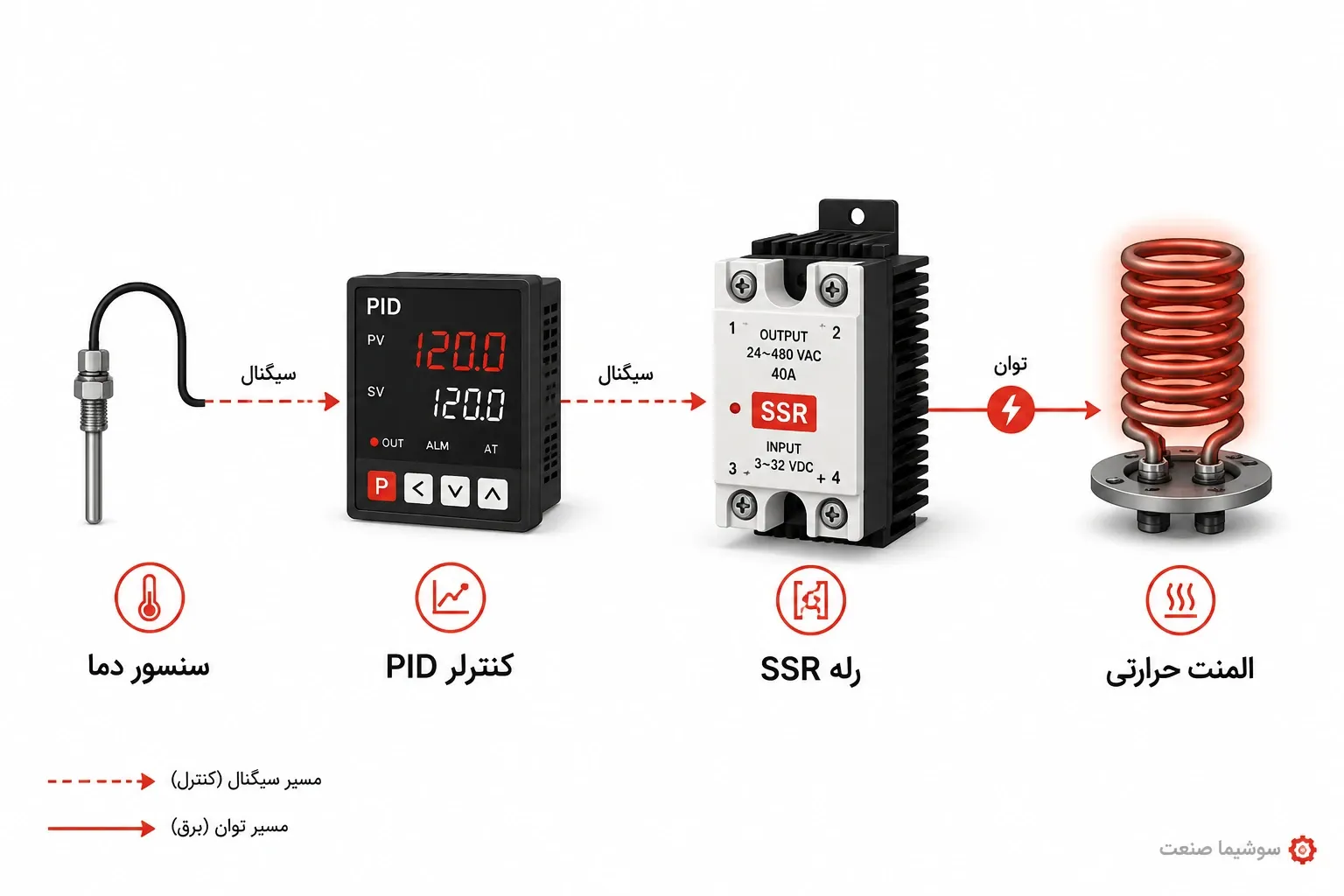

رله SSR در سیستم‌های کنترل دما چه نقشی دارد؟

در یک سیستم کنترل دما، هدف اصلی تنظیم توان الکتریکی ورودی به المنت گرمایشی است تا دمای فرآیند در محدوده مشخصی حفظ شود.

در این سیستم‌ها:

1. سنسور دما (مانند ترموکوپل یا PT100) دمای واقعی را اندازه‌گیری می‌کند.
2. کنترلر دما مقدار اندازه‌گیری شده را با دمای تنظیم شده مقایسه می‌کند.
3. در صورت نیاز، کنترلر فرمان روشن یا خاموش شدن را صادر می‌کند.
4. رله SSR توان الکتریکی المنت را کنترل می‌کند.

در واقع رله SSR به عنوان واسط بین کنترلر و بار حرارتی عمل می‌کند.

اگر دما کمتر از مقدار تنظیمی باشد:

• کنترلر فرمان روشن شدن می‌دهد
• SSR جریان برق را به المنت منتقل می‌کند
• المنت شروع به گرم شدن می‌کند

اگر دما به حد مطلوب برسد:

• کنترلر فرمان قطع می‌دهد
• SSR جریان را قطع می‌کند
• دما ثابت می‌ماند

به دلیل سرعت بالای سوئیچینگ SSR، این فرآیند می‌تواند بارها در هر دقیقه تکرار شود بدون اینکه استهلاک مکانیکی ایجاد شود.

نحوه عملکرد رله SSR در کنترل المنت‌های صنعتی

رله‌های SSR معمولاً از قطعات نیمه‌هادی مانند تریاک یا تریستور برای کنترل جریان استفاده می‌کنند.

ساختار کلی عملکرد آن به شکل زیر است:

1. سیگنال کنترلی از طرف کنترلر ارسال می‌شود (معمولاً 3 تا 32 ولت DC).
2. این سیگنال وارد مدار اپتوکوپلر داخل SSR می‌شود.
3. اپتوکوپلر مدار قدرت را فعال می‌کند.
4. تریاک یا تریستور جریان AC را به بار عبور می‌دهد.

این فرآیند باعث می‌شود:

• مدار کنترل از مدار قدرت ایزوله باشد
• نویز الکتریکی کاهش یابد
• ایمنی سیستم افزایش پیدا کند

در سیستم‌های کنترل دما، SSR اغلب در حالت Zero Cross Switching استفاده می‌شود.

در این حالت رله دقیقاً در لحظه عبور ولتاژ از صفر روشن می‌شود که باعث می‌شود:

• نویز الکترومغناطیسی کاهش پیدا کند
• عمر تجهیزات افزایش یابد
• عملکرد سیستم پایدارتر باشد

اجزای اصلی یک سیستم کنترل دما با SSR

یک سیستم کنترل دمای صنعتی که از SSR استفاده می‌کند معمولاً از اجزای زیر تشکیل شده است.

1. سنسور دما

وظیفه اندازه‌گیری دمای واقعی فرآیند را بر عهده دارد.

رایج‌ترین سنسورها:

• ترموکوپل (K ،J)
• RTD یا PT100
• سنسورهای NTC

2. کنترلر دما

کنترلر دما داده سنسور را پردازش کرده و فرمان مناسب صادر می‌کند.

انواع کنترلرها:

• PID Controller
• ترموستات دیجیتال
• PLC صنعتی

3. رله SSR

این رله وظیفه قطع و وصل جریان المنت را بر عهده دارد.

4. المنت گرمایشی

بار اصلی سیستم است که انرژی الکتریکی را به حرارت تبدیل می‌کند.

5. سیستم خنک‌کاری SSR

از آنجا که SSR در هنگام عبور جریان مقداری حرارت تولید می‌کند، استفاده از هیت سینک مناسب ضروری است.

مزایای استفاده از SSR در سیستم‌های کنترل دما

استفاده از رله SSR در کنترل دما مزایای زیادی نسبت به رله‌های مکانیکی دارد.

1. عمر بسیار طولانی

رله‌های مکانیکی به دلیل وجود کنتاکت‌های متحرک دچار سایش می‌شوند.

اما SSR:

• قطعه مکانیکی ندارد
• جرقه الکتریکی ایجاد نمی‌کند
• طول عمر بسیار بالاتری دارد

2. سرعت سوئیچینگ بالا

در سیستم‌های PID ممکن است نیاز باشد که بار حرارتی چندین بار در هر ثانیه قطع و وصل شود.

رله مکانیکی برای این کار مناسب نیست اما SSR به راحتی این کار را انجام می‌دهد.

3. کاهش نویز الکتریکی

در رله‌های Zero Cross، سوئیچینگ در نقطه صفر ولتاژ انجام می‌شود که باعث کاهش نویز می‌شود.

4. کنترل دقیق دما

به دلیل سرعت بالا و پاسخ سریع، SSR امکان کنترل بسیار دقیق دما را فراهم می‌کند.

5. عملکرد بدون صدا

رله‌های مکانیکی هنگام سوئیچینگ صدای کلیک ایجاد می‌کنند اما SSR کاملاً بی‌صدا است.

راهنمای انتخاب رله SSR برای کنترل دما

انتخاب صحیح رله SSR تأثیر مستقیم بر عملکرد و طول عمر سیستم دارد.

مهم‌ترین پارامترهای انتخاب عبارتند از:

1. جریان نامی

معمولاً توصیه می‌شود جریان رله حداقل 2 تا 3 برابر جریان بار انتخاب شود.

مثال:

اگر المنت 10 آمپر جریان دارد:

بهتر است رله 25 آمپر یا 40 آمپر انتخاب شود.

2. نوع ولتاژ

باید مشخص شود که بار از چه نوع ولتاژی استفاده می‌کند.

• SSR AC برای بارهای AC
• SSR DC برای بارهای DC

3. نوع سوئیچینگ

برای سیستم‌های حرارتی معمولاً از نوع زیر استفاده می‌شود:

Zero Cross SSR

چون برای بارهای مقاومتی مانند المنت بسیار مناسب است.

4. محدوده ولتاژ ورودی

باید با خروجی کنترلر سازگار باشد.

معمولاً:

3–32V DC

جدول راهنمای انتخاب SSR برای المنت‌های حرارتی

این مقادیر تقریبی هستند و در طراحی صنعتی باید ضریب اطمینان در نظر گرفته شود.

نکات مهم در نصب و بهره‌برداری از SSR

برای افزایش عمر و عملکرد صحیح رله SSR رعایت چند نکته ضروری است.

استفاده از هیت سینک

SSR هنگام عبور جریان مقداری حرارت تولید می‌کند. اگر این حرارت دفع نشود ممکن است باعث خرابی رله شود.

بنابراین:

• استفاده از هیت سینک مناسب ضروری است
• در جریان‌های بالا استفاده از فن توصیه می‌شود

استفاده از فیوز حفاظتی

برای جلوگیری از آسیب در صورت اتصال کوتاه باید از فیوز سریع (Fast Fuse) استفاده شود.

نصب صحیح در تابلو برق

بهتر است:

• SSR در محیط با تهویه مناسب نصب شود
• فاصله کافی با سایر تجهیزات داشته باشد
• جریان هوا در تابلو برقرار باشد

استفاده از مدار محافظتی

برای جلوگیری از آسیب ناشی از نوسانات ولتاژ می‌توان از موارد زیر استفاده کرد:

• MOV
• Snubber Circuit
• Surge Protection

جدول مقایسه SSR و رله مکانیکی در کنترل دما

سوالات متداول

آیا رله SSR برای کنترل دمای هیتر مناسب است؟

بله. رله SSR به دلیل سرعت سوئیچینگ بالا و عدم وجود قطعات مکانیکی، گزینه بسیار مناسبی برای کنترل المنت‌های حرارتی در سیستم‌های صنعتی است.

چرا در سیستم‌های PID از SSR استفاده می‌شود؟

کنترلرهای PID برای حفظ دمای پایدار نیاز دارند که بار حرارتی به دفعات زیاد روشن و خاموش شود. رله SSR این کار را بدون استهلاک مکانیکی انجام می‌دهد.

آیا رله SSR نیاز به هیت سینک دارد؟

بله. هنگام عبور جریان، SSR مقداری گرما تولید می‌کند و برای جلوگیری از افزایش دما باید از هیت سینک مناسب استفاده شود.

آیا می‌توان SSR را مستقیماً به PLC متصل کرد؟

در بیشتر موارد بله. اکثر رله‌های SSR دارای ورودی 3 تا 32 ولت DC هستند که با خروجی دیجیتال PLC سازگار است.

چه نوع SSR برای المنت‌های گرمایشی مناسب‌تر است؟

برای بارهای مقاومتی مانند المنت‌ها معمولاً SSR نوع Zero Cross بهترین انتخاب است.

جمع‌بندی

رله‌های SSR یکی از مهم‌ترین اجزای سیستم‌های مدرن کنترل دما در صنعت هستند. این رله‌ها به دلیل سرعت سوئیچینگ بالا، عمر طولانی و عملکرد پایدار، جایگزین مناسبی برای رله‌های مکانیکی در بسیاری از کاربردهای حرارتی محسوب می‌شوند.

در سیستم‌هایی مانند کوره‌های صنعتی، دستگاه‌های تزریق پلاستیک، تجهیزات بسته‌بندی و خطوط تولید، استفاده از SSR امکان کنترل دقیق توان المنت‌های گرمایشی را فراهم می‌کند. با انتخاب صحیح جریان رله، استفاده از هیت سینک مناسب و رعایت اصول نصب، می‌توان عمر تجهیزات را افزایش داد و عملکرد سیستم حرارتی را به شکل قابل توجهی بهبود داد.

اگر طراحی سیستم کنترل دمای صنعتی به‌درستی انجام شود، ترکیب کنترلر دما، سنسور مناسب و رله SSR می‌تواند دقت بالا، مصرف انرژی بهینه و پایداری فرآیند را تضمین کند.
