اولین سوالی که باید جواب بدهید این است: رله SSR سوخته یا فرمان از PLC صادر نمیشود؟
این دو حالت کاملاً متفاوتند و اگر مسیر اشتباه بروید، وقت و انرژی زیادی هدر میدهید. این راهنما دقیقاً برای همین لحظه نوشته شده؛ یک پروتکل عیبیابی گامبهگام که با یک مولتیمتر معمولی میتوانید در محل پروژه اجرا کنید.
در این مقاله تخصصی از سوشیما صنعت با ما همراه باشید.
چرا خرابی رله SSR با رله مکانیکی فرق دارد؟
قبل از تست، یک نکته مهم: رلههای SSR هیچ قطعه متحرکی ندارند. کلید زدن در آنها توسط نیمههادیهایی مثل تریاک یا ترانزیستور انجام میشود. این یعنی خرابیشان با رلههای مکانیکی کاملاً متفاوت است.
رله مکانیکی معمولاً در حالت باز میسوزد؛ یعنی دیگر وصل نمیشود. اما یک رله SSR اغلب در حالت بسته خراب میشود؛ یعنی حتی بدون فرمان هم برق را عبور میدهد. این تفاوت در روش تست خیلی مهم است.
مرحله اول: تست مدار فرمان (ورودی رله SSR)
قبل از اینکه سراغ خروجی بروید، باید مطمئن شوید فرمان به رله میرسد یا نه. این اولین و مهمترین قدم است.
ابزار مورد نیاز
- مولتیمتر دیجیتال
- نقشه تابلو یا دیتاشیت رله
روش تست

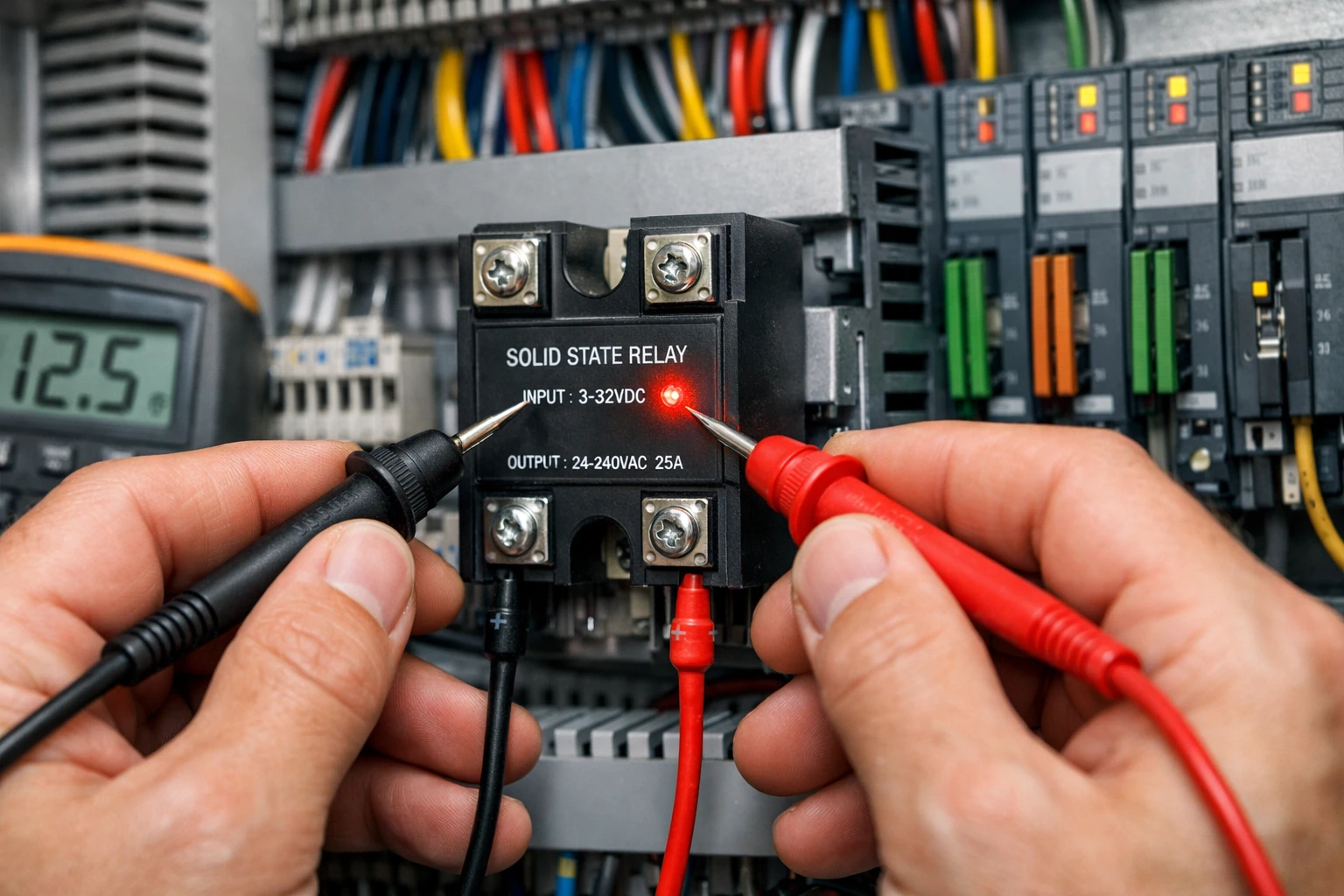

- مولتیمتر را روی DC Voltage بگذارید. رنج را روی ۲۰ ولت DC تنظیم کنید.
- پروبها را روی پایههای ورودی رله قرار دهید. این پایهها معمولاً با علامت $+$ و $-$ یا $A1$ و $A2$ مشخص هستند.
- از PLC یا کنترلر فرمان صادر کنید. ولتاژ ورودی رلههای SSR معمولاً بین ۳ تا ۳۲ ولت DC است. دیتاشیت رله را چک کنید.
تفسیر نتیجه
| نتیجه اندازهگیری | تفسیر | اقدام بعدی |
|---|---|---|
| ولتاژ در محدوده صحیح + LED روشن | مدار فرمان سالم است | سراغ تست خروجی بروید |
| ولتاژ در محدوده صحیح + LED خاموش | مدار داخلی فرمان آسیب دیده | رله باید تعویض شود |
| ولتاژ صفر یا خیلی کم | مشکل از PLC یا کابلکشی است | خروجی PLC و سیمکشی را چک کنید |
| ولتاژ بیش از حد مجاز | ولتاژ ورودی اشتباه تنظیم شده | منبع تغذیه فرمان را بررسی کنید |
نکته مهم: اگر LED رله روشن است اما خروجی کار نمیکند، مشکل قطعاً در بخش خروجی رله است. به مرحله بعد بروید.
مرحله دوم: تشخیص اتصال کوتاه در خروجی
همانطور که گفتیم، SSRها اغلب در حالت بسته میسوزند. این یعنی حتی وقتی فرمانی نیست، جریان از خروجی عبور میکند. این حالت میتواند باعث آسیب به بار، گرمای بیش از حد، یا حتی آتشسوزی شود.
روش تست اهمی خروجی در حالت خاموش
هشدار ایمنی: قبل از این تست، برق اصلی تابلو را قطع کنید. این تست باید در حالت بیبرق انجام شود.
- برق ورودی تابلو را کاملاً قطع کنید و از قطع بودن آن مطمئن شوید.
- فرمان ورودی رله را هم قطع کنید (سیم فرمان را جدا کنید یا خروجی PLC را غیرفعال کنید).
- مولتیمتر را روی حالت اهممتر ($\Omega$) بگذارید.
- پروبها را روی پایههای خروجی رله بگذارید.
تفسیر نتیجه تست اهمی
| نتیجه اندازهگیری | تفسیر |
|---|---|
| مقاومت بسیار بالا (OL یا بینهایت) | خروجی در حالت باز است — طبیعی و سالم |
| مقاومت صفر یا خیلی کم (چند اهم) | اتصال کوتاه داخلی — رله سوخته است |
| مقاومت متوسط (چند صد اهم) | نشتی جریان — رله در حال خراب شدن است |
توجه: برخی SSRها به دلیل ساختار داخلیشان (مثل وجود اسنابر یا MOV) ممکن است در حالت خاموش هم مقاومت محدودی نشان دهند. این لزوماً به معنای خرابی نیست. دیتاشیت رله را مطالعه کنید یا با یک رله سالم مقایسه کنید.
مرحله سوم: تست با لامپ رشتهای برای اطمینان نهایی
تست اهمی یک نقطه ضعف دارد: SSR برای عملکرد صحیح نیاز به بار دارد. بعضی خرابیهای جزئی در تست اهمی دیده نمیشوند اما وقتی رله زیر بار واقعی قرار میگیرد، مشکل خودش را نشان میدهد.
به همین دلیل، مطمئنترین روش تست نهایی، استفاده از یک لامپ رشتهای ساده است.
چرا لامپ رشتهای؟
لامپ رشتهای یک بار مقاومتی خالص است. جریان کافی برای فعالسازی صحیح SSR را فراهم میکند و به صورت بصری نتیجه را نشان میدهد. لامپ LED برای این تست مناسب نیست چون جریان مصرفیاش خیلی کم است.
مدار تست
یک مدار ساده سری بسازید:
- برق AC (۲۲۰ ولت) → پایه ورودی خروجی رله → پایه خروجی رله → لامپ رشتهای → نول
- فرمان ورودی رله را به منبع DC مناسب وصل کنید
روش تست
- مدار را ببندید اما هنوز فرمان ندهید.
- اگر لامپ روشن شد: رله در حالت اتصال کوتاه سوخته است. تعویض کنید.
- حالا فرمان بدهید (ولتاژ DC را به ورودی رله وصل کنید).
- اگر لامپ روشن شد: رله سالم است و درست کار میکند.
- اگر لامپ روشن نشد: رله خراب است (مدار داخلی قطع شده).
- فرمان را قطع کنید.
- اگر لامپ خاموش شد: رله کاملاً سالم است.
- اگر لامپ روشن ماند: رله در حالت بسته سوخته است.
نکته ایمنی: این تست با برق ۲۲۰ ولت انجام میشود. از تجهیزات ایمنی استفاده کنید و مطمئن شوید اتصالات محکم هستند.
جدول خلاصه عیبیابی رله SSR
| علامت خرابی | احتمالترین علت | روش تشخیص |
|---|---|---|
| خروجی همیشه روشن است | اتصال کوتاه داخلی | تست اهمی + تست لامپ |
| خروجی هیچوقت روشن نمیشود | مدار داخلی قطع شده یا فرمان نمیرسد | تست ولتاژ ورودی + تست لامپ |
| LED روشن است اما خروجی کار نمیکند | بخش خروجی سوخته | تست لامپ |
| LED خاموش است با وجود فرمان | مدار فرمان داخلی آسیب دیده | تست ولتاژ ورودی |
| خروجی متناوب قطع و وصل میشود | اورلود حرارتی یا خازن اسنابر خراب | بررسی دمای رله + تست لامپ |
چگونه از سوختن زودهنگام SSR جلوگیری کنیم؟
بیشتر خرابیهای SSR قابل پیشگیری هستند. رعایت این نکات عمر رله را چندین برابر میکند:
۱. هیتسینک مناسب
SSR بدون هیتسینک کافی عمر کوتاهی دارد. برای هر ۱۰ آمپر جریان، حداقل به یک هیتسینک با مقاومت حرارتی زیر $1°C/W$ نیاز دارید. در محیطهای گرم یا بسته، این نیاز دو برابر میشود.
۲. ضریب اطمینان جریانی
رله را با ظرفیت ۲ تا ۳ برابر جریان واقعی بار انتخاب کنید. اگر بار شما ۱۰ آمپر است، رله ۲۵ یا ۴۰ آمپری بخرید. این قانون طلایی صنعت است.
۳. محافظت در برابر پیک ولتاژ
برای بارهای القایی (موتور، ترانسفورماتور، سلونوئید) حتماً از MOV یا اسنابر RC خارجی استفاده کنید. پیکهای ولتاژ برگشتی اصلیترین عامل سوختن SSRها هستند.
۴. تهویه مناسب تابلو
دمای محیط تابلو را زیر ۴۰ درجه نگه دارید. اگر تابلو در معرض نور مستقیم خورشید یا کنار منابع حرارتی است، از فن اجباری استفاده کنید.
۵. سیمکشی صحیح
از سیم با سطح مقطع مناسب استفاده کنید. برای هر ۱۰ آمپر، حداقل سیم $1.5 mm^2$ لازم است. اتصالات شل باعث گرمای موضعی و سوختن ترمینالها میشود.
سوالات متداول
چرا مولتیمتر در حالت قطع، ولتاژ نشتی نشان میدهد؟
این یکی از سوالاتی است که خیلی از تکنسینها را گیج میکند. وقتی مولتیمتر را روی پایههای خروجی یک SSR خاموش میگذارید، گاهی ولتاژی بین ۱۰ تا ۵۰ ولت نشان میدهد. این طبیعی است و به معنای خرابی نیست.
دلیل این پدیده، وجود مدار اسنابر داخل SSR است. این مدار از یک مقاومت و خازن تشکیل شده و برای محافظت از نیمههادیهای داخلی در برابر پیکهای ولتاژ طراحی شده است. این مدار همیشه در مدار است و باعث میشود مقداری ولتاژ از آن عبور کند.
اگر بار متصل به خروجی رله مقاومت کافی داشته باشد (مثل یک موتور یا المنت)، این ولتاژ نشتی هیچ اثری ندارد. اما اگر بار شما یک رله کوچک یا یک LED است، ممکن است این نشتی باعث روشن ماندن آن شود. در این حالت باید یک مقاومت موازی با بار قرار دهید.
آیا میتوان رله SSR سوخته را تعمیر کرد؟
از نظر فنی، بله. اما از نظر عملی، در اکثر موارد توصیه نمیشود.
SSRها معمولاً به صورت یک ماژول یکپارچه ساخته میشوند و قطعات داخلیشان (تریاک، اپتوکوپلر، مدار اسنابر) به هم لحیم شدهاند. تعمیر نیاز به تجهیزات لحیمکاری دقیق، دیتاشیت کامل، و قطعات یدکی اصلی دارد.
در محیط صنعتی که زمان حیاتی است، تعویض سریع رله با یک نمونه سالم بسیار منطقیتر از تعمیر است. قیمت یک SSR معمولی نسبت به هزینه توقف خط تولید ناچیز است.
تنها استثنا زمانی است که رله SSR قدیمی، گرانقیمت، یا با مشخصات خاص باشد و جایگزین آن در بازار موجود نباشد. در این حالت میتوان با یک متخصص الکترونیک برای تعمیر مشورت کرد.
علت روشن ماندن دائم خروجی رله چیست؟
روشن ماندن دائم خروجی یکی از شایعترین خرابیهای SSR است و چند علت میتواند داشته باشد:
۱. اتصال کوتاه داخلی: شایعترین علت. نیمههادی داخلی (معمولاً تریاک یا TRIAC) به دلیل اورلود جریانی یا پیک ولتاژ سوخته و در حالت هدایت مانده است. این رله باید تعویض شود.
۲. ولتاژ نشتی اسنابر: همانطور که در سوال قبل توضیح دادیم، مدار اسنابر داخلی میتواند باعث روشن ماندن بارهای سبک شود. این خرابی نیست.
۳. دمای بیش از حد: اگر رله بدون هیتسینک مناسب کار کند یا جریان بار از ظرفیت رله بیشتر باشد، دمای داخلی بالا میرود و نیمههادی در حالت هدایت قفل میشود. در این حالت رله ممکن است بعد از خنک شدن دوباره کار کند، اما آسیب دیده است.
۴. تداخل الکترومغناطیسی (EMI): در محیطهای صنعتی با نویز الکتریکی زیاد، گاهی سیگنالهای مزاحم میتوانند رله را فعال نگه دارند. نصب فیلتر EMI یا بهبود ارتینگ میتواند این مشکل را حل کند.
چه زمانی باید رله SSR را تعویض کنیم؟
علاوه بر خرابی کامل، این علائم نشان میدهند که رله در حال خراب شدن است و باید در اولین فرصت تعویض شود:
- دمای بدنه رله بیش از حد معمول بالاست (بیش از ۶۰ درجه سانتیگراد در شرایط عادی)
- خروجی به صورت متناوب و بدون دلیل قطع و وصل میشود
- LED رله کمنور یا چشمکزن شده
- بوی سوختگی از تابلو میآید
- رله بیش از ۵ سال در محیط صنعتی سخت کار کرده
- رنگ بدنه رله تغییر کرده یا کدر شده
- ترمینالهای رله سیاه شده یا اکسید گرفتهاند
تفاوت رله SSR تکفاز و سهفاز در عیبیابی چیست؟
رلههای SSR سهفاز در واقع سه رله تکفاز هستند که در یک بدنه قرار گرفتهاند. عیبیابی آنها کمی پیچیدهتر است:
- باید هر سه فاز را جداگانه تست کنید
- ممکن است فقط یک یا دو فاز سوخته باشد
- اگر یک فاز خراب باشد، موتورها با صدای غیرعادی کار میکنند
- برای تست، باید هر فاز را با بار مجزا یا لامپ جداگانه چک کنید
جمعبندی
عیبیابی رله SSR با مولتیمتر یک مهارت عملی است که با تمرین سریعتر میشود. مهمترین نکته این است که همیشه از مدار فرمان شروع کنید، نه از خروجی. این کار از اتلاف وقت جلوگیری میکند و مشکل را سریعتر پیدا میکنید.
به یاد داشته باشید:
- ابتدا ولتاژ ورودی را چک کنید
- سپس مقاومت خروجی را در حالت خاموش اندازه بگیرید
- در نهایت با لامپ رشتهای تست نهایی انجام دهید
- همیشه ایمنی را در اولویت قرار دهید
