ما در تیم فنی سوشیما صنعت، بارها با این تماسهای نگرانکننده مواجه شدهایم. در این مطلب، میخواهیم به زبان ساده و فنی بررسی کنیم که پشت پرده این ولتاژهای ناخواسته چیست و چطور مثل یک متخصص حرفهای، مشکل را در کمترین زمان حل کنید.
تفاوت اصلی؛ رله حالت جامد کلید مکانیکی نیست!
بسیاری از دوستان برقکار، SSR را با رلههای شیشهای یا کنتاکتورهای قدیمی مقایسه میکنند. در کنتاکتور، وقتی بوبین رها میشود، یک فاصله هوایی واقعی بین دو کنتاکت ایجاد شده و جریان صفر میشود. اما در خرید رله SSR باید به این نکته دقت کنید که شما در حال خرید یک قطعه نیمههادی (ترایاک یا تایریستور) هستید.
نیمههادیها در حالت خاموش، مقاومت بینهایت ندارند. همیشه مقدار بسیار ناچیزی جریان (در حد میلیآمپر) از آنها عبور میکند. به این پدیده جریان نشتی میگویند. این جریان برای یک المنت بزرگ اصلاً به چشم نمیآید، اما برای تجهیزات حساس، میتواند دردسرساز شود.
یک متهم مخفی که کمتر به آن توجه میشود: ولتاژ القایی
قبل از اینکه همه تقصیرها را گردن رله بیندازید، بگذارید به یک نکته تجربی اشاره کنم که در پروژههای بزرگ با سیمکشی طولانی زیاد دیدهایم: ولتاژ القایی یا Cross-talk.
اگر سیم خروجی رله شما برای مسافت طولانی در کنار کابلهای برق دیگر (توی داکت یا لوله) قرار گرفته باشد، خاصیت خازنی بین سیمها باعث میشود حتی وقتی رله کاملاً قطع است، ولتاژی روی سیم خروجی القا شود.
این ولتاژ دقیقاً علائمی مشابه نشتی رله دارد. پس اگر طول مسیر کابلکشی شما زیاد است، حتماً از کابلهای شیلددار استفاده کنید یا مسیر کابل فرمان و قدرت را از هم جدا کنید.
مدار اسنابر ؛ هم محافظ و هم منشأ دردسر
داخل اکثر رلههای باکیفیت (مثل مدلهای معتبر رله SSR 40 آمپر)، یک مدار کوچک شامل خازن و مقاومت وجود دارد که وظیفهاش محافظت از رله در برابر نوسانات شدید برق است. پارادوکس ماجرا اینجاست: همین خازن محافظ، در جریان AC اجازه میدهد مقدار کمی برق از خروجی عبور کند.
وقتی باری به رله وصل نیست و شما مولتیمتر را به خروجی میزنید، مولتیمتر عدد ۲۲۰ ولت را نشان میدهد. این ولتاژ واقعی نیست و با متصل شدن یک بار کوچک، سریعاً افت میکند. به همین خاطر است که ما همیشه تاکید میکنیم عیبیابی را فقط تحت بار انجام دهید.
نشانههایی که میگوید سیستم شما درگیر نشتی شده است
در پروژههای مختلف، این مشکل خودش را به اشکال متفاوتی نشان میدهد که شناخت آنها به تشخیص سریع شما کمک میکند:
- در سیستمهای روشنایی: چشمک زدن (فلاش زدن) لامپهای LED یا پنلهای خورشیدی در زمان خاموشی.
- در تابلوهای کنترلی: خلاص نشدن کنتاکتورهای حساس یا لرزش (وزوز) بوبین آنها.
- در بخش اتوماسیون: فعال ماندن ورودیهای PLC که باعث اختلال در منطق برنامه میشود.
چگونه مشکل را مثل یک متخصص حل کنیم؟
اگر بعد از تست مطمئن شدید که رله سالم است اما نشتی جریان مانع از کارکرد درست سیستم میشود، این دو راهکار طلایی را امتحان کنید:
۱. استفاده از بار مجازی

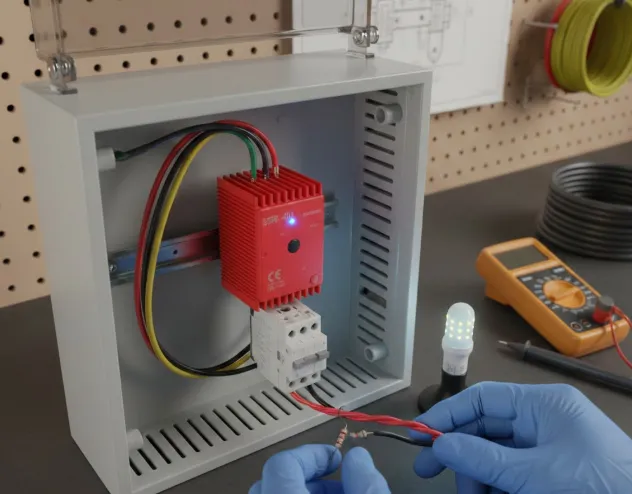

این قدیمیترین و مطمئنترین ترفند دنیای برق است. کافی است یک مقاومت (یا حتی یک لامپ سیگنال کوچک) را با بار اصلی موازی کنید. این مقاومت، جریان نشتی را مصرف کرده و اجازه نمیدهد ولتاژ به حد آستانه تحریک مصرفکننده اصلی برسد. معمولاً یک مقاومت ۲۲ کیلو اهم ۵ وات برای برق شهر عالی عمل میکند.
۲. انتخاب هوشمندانه نوع رله
اگر بار شما بسیار کوچک است، به جای استفاده از رله SSR سه فاز یا تکفاز معمولی که دارای مدار اسنابر قوی هستند، از مدلهایی که برای بارهای کوچک طراحی شدهاند یا فاقد خازن اسنابر داخلی هستند استفاده کنید. البته این کار ریسک آسیبپذیری در برابر نویز را بالا میبرد که باید با فیلترهای خارجی جبران شود.
| نوع مصرفکننده | احتمال بروز اختلال | علت اصلی | راهکار پیشنهادی |
|---|---|---|---|
| المنتهای صنعتی (بخاری) | بسیار کم | جریان نشتی در مقابل بار ناچیز است | نیاز به اقدام ندارد |
| بوبین کنتاکتورهای کوچک | بالا | حساسیت بالای فنر نگهدارنده | موازی کردن مقاومت یا RC خارجی |
| لامپهای فوق کممصرف | بسیار بالا | شارژ شدن خازن درایور لامپ | استفاده از بار مجازی (Dummy Load) |
| کارت ورودی PLC | بالا | امپدانس ورودی بالای کارت | استفاده از مقاومت پارالل (Pull-down) |
چه زمانی باید نگران سوختن رله باشیم؟
اگر با متصل بودن یک بار واقعی (مثلاً یک المنت ۱۰۰۰ وات)، باز هم در زمان قطع فرمان، ولتاژ در خروجی وجود داشت، دیگر بحث نشتی مطرح نیست. در این حالت احتمالاً نیمههادی داخلی رله به دلیل اضافه جریان یا حرارت زیاد، اتصال کوتاه شده است. همیشه سعی کنید در زمان انتخاب، رله ssr 25 آمپر یا مدلهای بالاتر را با حاشیه امنیت حداقل ۳۰ درصدی انتخاب کنید تا از سوختن زودهنگام جلوگیری شود.
پاسخ به چند سوال فنی و رایج
آیا استفاده از مقاومت موازی باعث داغ شدن تابلو نمیشود؟
اگر توان مقاومت را درست انتخاب کنید (مثلاً ۵ وات)، حرارت تولیدی بسیار ناچیز است و مشکلی برای تجهیزات مجاور ایجاد نمیکند.
برای دیمر صنعتی هم همین مشکل نشتی وجود دارد؟
بله، دیمرها هم چون از قطعات مشابه (ترایاک) استفاده میکنند، در حالت حداقل خروجی ممکن است کمی نشتی داشته باشند، اما چون بار دیمر معمولاً بزرگ است، کمتر متوجه آن میشوید.
چرا رله من فقط گاهی اوقات قطع نمیشود؟
این موضوع میتواند به دلیل دمای بالای هیتسینک باشد. نیمههادیها در دمای بالا، جریان نشتی بیشتری پیدا میکنند. حتماً وضعیت خمیر سیلیکون و فن هیتسینک را چک کنید.
جمعبندی
عیبیابی تجهیزات اتوماسیون بیش از هر چیز به درک رفتار قطعات نیاز دارد. وجود ولتاژ در زمان قطع رله SSR، یک ویژگی فنی است که با راهکارهای سادهای مثل استفاده از بار مجازی یا اصلاح سیمکشی (برای رفع ولتاژ القایی) به سادگی قابل مدیریت است. ما در سوشیما صنعت در کنار شما هستیم تا بهترین تجربه را از کار با تجهیزات مدرن برقی داشته باشید.
