راهاندازی مستقیم الکتروموتور سه فاز در شبکههای صنعتی، مثل یک ضربه چکش به کل تأسیسات است. لحظهای که کنتاکتور وصل میشود، جریانی ۶ تا ۸ برابر جریان نامی از شبکه کشیده میشود، ولتاژ باسبار افت میکند، کنتاکتها جرقه میزنند و کوپلینگها زیر فشار ناگهانی گشتاور میشکنند.
تجربه میدانی نشان میدهد بسیاری از تعمیرکاران و مهندسان هنوز گمان میکنند ستاره مثلث یک راهحل ارزان و بیدردسر است، اما چیزی که در کارگاه میبینیم بوی سیمپیچ سوخته و صرف بودجه دوباره برای خرید موتور است. در این مقاله تخصصی از سوشیما صنعت تولید کننده انواع رله های ssr ، فراتر از برگههای دیتاشیت، سراغ چرایی وقوع این مشکلات میرویم، خطاهای مرگبار در انتخاب سافت استارتر را فهرست میکنیم و نقش حیاتی قطعات نیمههادی باکیفیت را روشن میسازیم.
چرا جریان راهاندازی موتور یک بحران پنهان است؟
وقتی یک الکتروموتور قفس سنجابی از حالت سکون راهاندازی میشود، روتور با امپدانس بسیار کم خود عملاً مانند یک اتصال کوتاه عمل میکند. شبکه مجبور است در کسری از ثانیه، جریانی تا ۸ برابر نامی را تأمین کند. این هجوم ناگهانی سه آسیب فیزیکی کاملاً ملموس ایجاد میکند: نخست، ولتاژ خط بهشدت افت میکند.
اگر تجربهای از چشمک زدن لامپهای کارخانه هنگام استارت کمپرسور داشته باشید، دقیقاً با افت ولتاژ ناشی از جریان هجومی روبرو بودهاید. دوم، افزایش حرارت ناگهانی در سیمپیچهای استاتور به ذوب موضعی عایق و کاهش شدید عمر عایقی میانجامد.
سوم، گشتاور راهاندازی لحظهای و شوکمانند، تسمهها، زنجیرها و یاتاقانها را دچار تنشهای مکانیکی متمرکز میکند. من بارها در بازرسیهای میدانی شاهد خرد شدن کوپلینگهای پلاستیکی یا شکستن پرههای فن دقیقاً در همان ثانیه اول بودهام.
اما چرا عدهای با وجود این نشانهها، هنوز بر روشهای قدیمی اصرار دارند؟

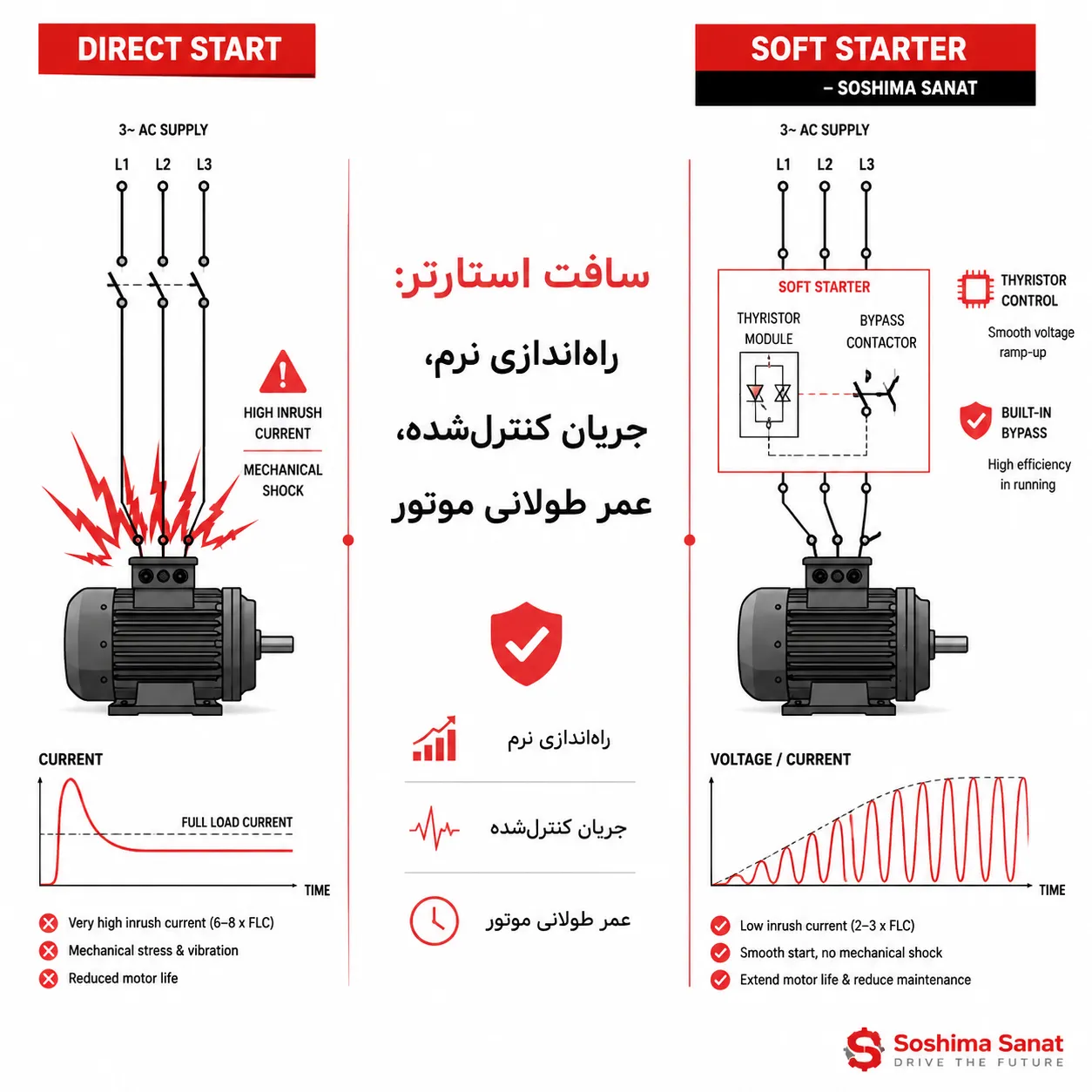

سافت استارتر دقیقاً چه کاری انجام میدهد که ستاره مثلث نمیکند؟
راهانداز نرم با کنترل زاویه آتش تریستورهای دو جهته، ولتاژ موثر اعمالی به موتور را از یک سطح قابل تنظیم (مثلاً ۳۰ تا ۴۰ درصد ولتاژ نامی) به صورت تدریجی بالا میبرد. نتیجه این افزایش پیوسته ولتاژ، شتاب نرم و کنترلشدهای است که جریان راهاندازی را در محدوده ۲ تا ۳ برابر جریان نامی نگه میدارد.
در مقابل، روش ستاره مثلث هنوز یک جهش جریان در لحظه تغییر از ستاره به مثلث ایجاد میکند که بسیاری از مهندسان از آن بیخبرند. تفاوت فاحش در حذف کامل ضربههای الکتریکی و مکانیکی است.
ساختار سافت استارتر را اگر باز کنید، با یک هیتسینک بزرگ و چند تریستور قدرتی مواجه میشوید. این تریستورها دقیقاً همان فناوری رلههای حالت جامد (SSR) هستند که با بهرهگیری از کنترل فاز، جریان را محدود میکنند. هرگونه ضعف در کیفیت این نیمههادیها، مستقیماً به خرابیهای زودهنگام میدان میزند.
بستن درب تابلو بدون در نظر گرفتن تهویه مناسب برای این هیتسینکها یکی از رایجترین اشتباهات میدانی است که به بوی قطعات سوخته ختم میشود.
بایپس: اشتباهی که تاوان آن یک تابلو سوخته است
پس از رسیدن موتور به سرعت نامی، تریستورهای سافت استارتر رسالت خود را انجام دادهاند. حالا اگر این نیمههادیها در مسیر جریان اصلی باقی بمانند، تلفات حرارتی ممتدی در حدود ۱ تا ۲ وات به ازای هر آمپر از خود به جا میگذارند. این یعنی در یک موتور ۱۰۰ آمپری، حدود ۲۰۰ وات گرما داخل تابلو تولید میشود، بدون آنکه کار مفیدی انجام شود. بایپس داخلی، با فرمان میکروکنترلر، یک کنتاکتور موازی را فعال میکند و جریان را از تریستورها جدا میسازد.
برخی برندهای ارزانقیمت بایپس داخلی را حذف میکنند تا قیمت تمامشده را پایین بیاورند. نتیجه؟ تابلو برقی که بعد از یک ساعت کار مداوم، دمای داخل آن از ۶۰ درجه عبور میکند و عمر خازنهای برد کنترل به کمتر از یک سال سقوط میکند.
در پروژههایی که مجبور به نصب کنتاکتور بایپس خارجی هستید، محاسبه جریان هجری کنتاکتور و زمان تأخیر برای همپوشانی با قطع تریستورها به اندازه خود سافت استارتر حساسیت دارد. من برخورد نادرست با زمانبندی بایپس را عامل حداقل ۳۰ درصد سوختن تریستورهای قدرت میدانم.
کجا سافت استارتر میخریم و کجا ضرر میکنیم؟
راهانداز نرم انتخاب ایدهآلی برای بارهایی است که گشتاور راهاندازی آنها در سرعتهای پایین ماهیت توان دوم دارد؛ یعنی پمپهای سانتریفیوژ و فنها. در این بارها گشتاور با مربع سرعت افزایش مییابد، در نتیجه کاهش ولتاژ راهاندازی شوک مکانیکی و پدیده ضربه قوچ در پمپ را به حداقل میرساند. کمپرسورهای اسکرو، نوار نقالههای طویل، میکسرها، سنگشکنها و آسیابها همگی حوزههای کلاسیک سافت استارتر هستند.
اما یک باور رایج غلط وجود دارد: سافت استارتر برای همه بارها خوب است. این افسانه، پروژههای زیادی را به شکست کشانده. وقتی بار به گشتاور راهاندازی بالایی در سرعت صفر نیاز دارد (مثل سنگشکن فکی زیر بار)، سافت استارتر مجبور است ولتاژ بالاتری تزریق کند و جریان باز هم جهش میکند؛ عملاً مزیت نرمراهاندازی از بین میرود.
در این کاربردها، اینورتر با کنترل برداری که گشتاور کامل را از دور صفر تحویل میدهد، تنها راهحل فنی قابل دفاع است. انتخاب سافت استارتر برای چنین باری، هزینه خرابی مکرر تریستور و توقف خط تولید را در پی خواهد داشت که نمونهاش را بارها در معادن دیدهام.
یک اشتباه رایج دیگر بین خریداران و کارفرمایان: گمان میکنند با خرید سافت استارتر میتوانند سرعت موتور را هم کم و زیاد کنند. این تصور، دقیقاً لحظهای است که بودجه پروژه هدر میرود. سافت استارتر صرفاً ولتاژ مؤثر در فازهای ورودی را کم و زیاد میکند و فرکانس شبکه (۵۰ هرتز) را تغییر نمیدهد.
پس دور موتور بعد از راهاندازی ثابت میماند. اگر نیاز به تغییر سرعت در طول فرآیند دارید، باید سراغ اینورتر بروید، نه اینکه با سافت استارتر سرعت را فدای حرارت بیش از حد و کاهش گشتاور کنید.
وقتی یک رله SSR تعیینکننده مرگ و زندگی سافت استارتر است
در قلب هر راهانداز نرم، تریستورها یا مدولهای SSR قدرتی قرار دارند که جریانهای ضربهای راهاندازی را تحمل میکنند. کیفیت تراشه سیلیکونی، لحیمکاری اتصالات سرامیکی، و طراحی هیتسینک این قطعات، مرز بین خرابی ماه اول و کارکرد دهساله را مشخص میکند.
بسیاری از سافت استارترهای متفرقه موجود در بازار ایران، با SSRهای بازپک شده یا گرید پایین عرضه میشوند که تحمل جریان هجومی واقعی در دمای ۵۰ درجه تابستان اهواز را ندارند. نتیجه؟ مشتری پس از چند بار استارت، با ارور اضافه دما مواجه میشود و تصور میکند مشکل از تنظیمات است، در حالی که ذات قطعه قدرت فاقد ظرفیت حرارتی لازم است.
در سوشیما صنعت، تمرکز بر تولید رلههای SSR صنعتی با هسته سیلیکونی درجه یک و تستهای تحمل جریان ضربهای واقعی، این امکان را فراهم کرده که تعمیرکاران و طراحان تابلو، برای مدارهای نرمراهانداز تک فاز و یا تعویض تریستورهای آسیبدیده در سافت استارترهای سه فاز، گزینهای با طول عمر تضمینشده در اختیار داشته باشند. مشاوره فنی پیش از خرید برای جلوگیری از هدررفت بودجه، رایگان است. با یک تماس، مشخصات بار و شرایط محیطی خود را مطرح کنید تا از انتخاب اشتباه و توقف خط جلوگیری شود.
مقایسه فنی سافت استارتر و اینورتر از نگاه مهندس خرید
انتخاب میان این دو تجهیز نباید بر اساس حدس یا قیمت لحظهای انجام شود. جدول زیر پنج معیار کلیدی را که در بازدیدهای صنعتی مبنای تصمیمگیری من بودهاند، نشان میدهد.
| معیار | سافت استارتر | اینورتر (درایو) |
|---|---|---|
| کنترل سرعت پس از راهاندازی | خیر (فقط فرکانس ثابت شبکه) | بله (تغییر فرکانس خروجی ۰ تا ۵۰ هرتز و بالاتر) |
| جریان راهاندازی | معمولاً ۲-۳ برابر جریان نامی | قابل تنظیم روی ۱.۵ برابر جریان نامی یا کمتر |
| تلفات حرارتی دائم در حالت کار | تقریباً صفر (با بایپس) | حدود ۳-۵ درصد توان نامی به صورت گرما در هیتسینک |
| هارمونیکهای تولیدی حین کار دائم | فقط زمان راهاندازی (چند ثانیه) | دائمی (نیازمند فیلتر EMI در خروجی) |
| هزینه تقریبی برای ۳۰ کیلووات | ۵۰-۸۰ میلیون ریال | ۲۰۰-۳۵۰ میلیون ریال (بسته به برند) |
اگر فرآیند شما صرفاً نیازمند استارت و استاپ نرم بدون تنظیم دور است، انتخاب اینورتر نهتنها هزینه اولیه بالاتری دارد، بلکه هزینههای خنکسازی تابلو و تعویض فنهای داخلی درایو را هم تحمیل میکند. عکس آن هم صادق است: خرید سافت استارتر برای دستگاهی که باید سرعت متغیر داشته باشد، پول دور ریختنی خالص است.
برندهای مطرح سافت استارتر و یک نکته پنهان درباره قطعات داخلی
در بازار ایران، سافت استارترهای ABB (سری PSR/PSE)، زیمنس (سری ۳RW)، اشنایدر (سری Altistart) و دانفوس در دسترس هستند. این برندها استانداردهای خوبی در طراحی حفاظتی و سهولت تنظیمات دارند. با این حال نرخ خرابی در یک پروژه مشخص بیش از آنکه به نام برند گره خورده باشد، به کیفیت قطعات نیمههادی داخل آن و شرایط محیطی نصب وابسته است.
اگر یک سافت استارتر از بهترین برند هم باشد اما در تابلویی بدون تهویه، با دمای محیط بالای ۴۵ درجه و گرد و غبار فراوان نصب شود، تریستورهای آن به زانو درمیآیند. نکته دیگر: هنگام تعمیر یا تعویض تریستورهای آسیبدیده، استفاده از SSRهای توان بالا با مشخصه I²t مناسب، میتواند هزینه تعمیر را تا ۶۰ درصد کاهش دهد و دستگاه را دوباره به چرخه تولید برگرداند. این همان نقطهای است که رلههای SSR سوشیما صنعت با قابلیت تحمل جریانهای ضربهای بالا، گره از کار تعمیرکاران باز کردهاند.
مشاوره رایگان هر سوال شما از رله های SSR و محصولات سوشیما صنعت
فقط یک تماس تا رضایت شما از خرید
- ✅ ارسال به سراسر کشور
- ✅ گارانتی معتبر و اصالت کالا
- ✅ مشاوره رایگان قبل و بعد از خرید
معایب واقعی که در کاتالوگ سافت استارتر نوشته نمیشود
هرچقدر هم قابلیتهای یک سافت استارتر را ستایش کنیم، نادیده گرفتن محدودیتهای آن در پروژههای اجرایی، ضربه مهلکی به اعتبار فنی مهندس میزند. یکی از جدیترین محدودیتها، تعداد استارت مجاز در ساعت است. تریستورها در هر استارت، جریان سنگینی را تحمل میکنند و دمای محل اتصال آنها به سرعت بالا میرود.
اگر خنکسازی کافی نباشد و فواصل استارت رعایت نشود، لایههای نیمههادی ذوب میشوند. سازندگان معمولاً یک منحنی تعداد استارت بر حسب جریان و دمای محیط ارائه میدهند، اما در عمل، بسیاری از کاربران این محدودیت را نادیده میگیرند و سپس از خرابی زودهنگام شکایت میکنند.
محدودیت بعدی، اعوجاج هارمونیکی در زمان راهاندازی است. برش فاز توسط تریستورها باعث ایجاد هارمونیکهای پنجم و هفتم در همان چند ثانیه استارت میشود. اگر شبکه قدرت ضعیف باشد، این هارمونیکها میتوانند باعث عملکرد نادرست تجهیزات حساس یا بانکهای خازنی اصلاح ضریب توان مجاور شوند. راه حل، استفاده از سافت استارتر با کنترل هر فاز به صورت مستقل و تنظیم پروفایلهای راهاندازی ولتاژی بهجای جریانی است که این موضوع هنوز بین بسیاری از نصابان جا نیفتاده.
وابستگی شدید زمان شتابگیری به نوع بار نیز یک عارضه عملی است. برای یک نوار نقاله خالی، استارت نرم ۱۰ ثانیهای کافی است، اما اگر همان نوار پر از مواد سنگین باشد، ممکن است گشتاور کافی تولید نشود و موتور زیر بار قفل کند. کاربر ناآشنا، سافت استارتر را مقصر میداند، در حالی که زمانبندی شتاب با تغییر بار باید دوباره تنظیم میشد. این تنظیمات اگر درست انجام نشود، موتور را به یک بخاری سه فاز تبدیل میکند و بوی سوختگی لاک سیمپیچ، اولین هشدار است.
سوالات رایج در هنگام خرید سافت استارتر
آیا میشود از سافت استارتر برای موتور تک فاز استفاده کرد؟
در موتورهای تک فاز با خازن راهانداز، کنترل فاز تک سیمپیچ اصلی را تحت تأثیر قرار میدهد، اما سیمپیچ کمکی به صورت کنترلنشده از مدار خارج میشود که گشتاور ناهمواری ایجاد میکند. برای این کاربرد، یک رله SSR قدرتی تک فاز با کنترل زاویه فاز میتواند تا حد قابل قبولی جریان راهاندازی را محدود کند. سافت استارترهای صنعتی برای موتورهای سه فاز طراحی شدهاند و استفاده از آنها در تک فاز، نه استاندارد است و نه مقرون به صرفه.
چه عواملی باعث داغ شدن بیش از حد سافت استارتر بعد از راهاندازی میشود؟
اگر بایپس فعال نشود، تریستورها بهطور دائم جریان عبور میدهند و داغ میکنند. تهویه ناکافی تابلو، تجمع گرد و غبار روی هیتسینک، یا تنظیم جریان راهاندازی روی مقادیر بسیار پایین که باعث طولانی شدن زمان استارت میشود، از دلایل اصلی هستند. همچنین تکرار بیش از حد استارت در فاصله زمانی کم، حرارت انباشته تولید میکند. همیشه با دست زدن به سطح هیتسینک (پس از قطع برق و تخلیه خازنها) دمای واقعی را حس کنید؛ اگر دستتان را سوزاند، عمر تریستورها رو به پایان است.
تفاوت عملکردی بین کنتاکتور ستاره مثلث و سافت استارتر دقیقاً چیست؟
کنتاکتور ستاره مثلث فقط دو سطح ولتاژ (۵۸٪ در ستاره و ۱۰۰٪ در مثلث) دارد. در لحظه تغییر وضعیت، یک وقفه و سپس جهش گشتاور رخ میدهد که به شوک مکانیکی و پیک جریان گذرا ختم میشود. سافت استارتر ولتاژ را به صورت پیوسته و با منحنی قابل برنامهریزی بالا میبرد و توقف نرم نیز ارائه میدهد. حفاظتهای الکترونیکی اضافهبار، عدم تعادل فاز و اتصال کوتاه نیز در سافت استارتر یکپارچه است، در حالی که در ستاره مثلث باید از رلههای حفاظتی مجزا استفاده کرد.
خرید سافت استارتر کارکرده منطقی است؟
خرید سافت استارتر دستدوم ریسک بالایی دارد مگر آنکه حتماً توسط یک متخصص، تست تحمل جریان روی تریستورها و سلامت خازنهای برد کنترل انجام شود. تریستورهایی که در معرض استارتهای سنگین بودهاند، ممکن است دچار تخریب تدریجی پیوند PN شده باشند و در اولین راهاندازی دوباره اتصال کوتاه کنند. هزینهای که ظاهراً با خرید کارکرده صرفهجویی میشود، میتواند به قیمت سوختن یک موتور بزرگ تمام شود.
چطور جریان راهاندازی مناسب را تنظیم کنیم تا نه موتور آسیب ببیند نه شبکه؟
پارامتر جریان راهاندازی را روی ۳۰۰ تا ۳۵۰ درصد جریان نامی موتور تنظیم کنید. سپس با مانیتورینگ زمان رسیدن به سرعت نامی و بررسی افت ولتاژ باسبار هنگام استارت، اگر زمان خیلی طولانی شد (بیش از ۳۰ ثانیه برای بارهای متعارف) یعنی گشتاور ناکافی است و باید جریان را اندکی بالا ببرید. قاعده میدانی: استارت باید نرم باشد اما موتور نباید بیش از ۲۰ ثانیه در دور پایین بماند.
سافت استارتر چه هارمونیکهایی تولید میکند و آیا به فیلتر نیاز دارد؟
هارمونیکهای مرتبه ۵، ۷، ۱۱ و ۱۳ در چند ثانیه راهاندازی ظاهر میشوند و با پایان استارت و فعال شدن بایپس، کاملاً حذف میشوند. برای اغلب شبکهها نیازی به فیلتر نیست. اما اگر در همان شبکه تجهیزات فوقالعاده حساس مانند دستگاههای MRI کارگاهی یا اندازهگیرهای دقیق وجود داشته باشد، بهتر است از سافت استارتری با قابلیت کنترل فاز مستقل و فیلتر EM داخلی استفاده شود.
آیا سافت استارتر مصرف انرژی را کاهش میدهد؟
خیر. سافت استارتر در حین کارکرد دائم (پس از بایپس) عملاً مصرفی ندارد و راندمان سیستم را تغییر نمیدهد. صرفهجویی اقتصادی آن ناشی از کاهش هزینههای تعمیر و نگهداری، جلوگیری از خرابی زودرس موتور و حذف جریمههای ناشی از افت ولتاژ ناگهانی در شبکه است، نه کاهش قبض برق.
چکلیست اجرایی برای نصب و انتخاب بدون دردسر
پیش از سفارش سافت استارتر، این پنج گام را یکی پس از دیگری اجرا کنید. اگر یک گام رد شود، کل پروژه در خطر است.
- گام اول: منحنی گشتاور-سرعت بار را استخراج کنید. اگر بار از نوع گشتاور ثابت یا ضربهای در سرعت صفر است، از همان ابتدا به فکر اینورتر باشید. بدون این منحنی، انتخاب سافت استارتر قمار است.
- گام دوم: جریان واقعی راهاندازی مستقیم را اندازه بگیرید یا از نرمافزار سازنده موتور بگیرید. سپس سافت استارتر را بر اساس قابلیت محدودسازی جریان در ۳۰۰-۳۵۰٪ همان جریان نامی انتخاب کنید. جریان نامی پلاک موتور ملاک نیست، جریان واقعی تحت بار کامل اهمیت دارد.
- گام سوم: تعداد استارت در ساعت و ضریب کار را محاسبه کنید. اگر از حد مجاز در برگه دیتاشیت (معمولاً ۱۰ استارت سنگین در ساعت) فراتر میروید، باید سافت استارتر را یک سایز بزرگتر انتخاب کنید، نه اینکه همان را هل بدهید.
- گام چهارم: شرایط محیطی نصب را جدی بگیرید. ارتفاع از سطح دریا (کاهش خنککاری در ارتفاعات)، دمای ماکزیمم تابلو در تابستان و میزان گرد و غبار، همگی در درست کار کردن هیتسینک تریستورها نقش دارند. یک دمنده ساده روی هیتسینک میتواند عمر دستگاه را سه برابر کند.
- گام پنجم: مدار بایپس و کنتاکتور آن را با دقت یکسان طراحی کنید. کنتاکتور بایپس باید قادر به تحمل جریان نامی کامل و تعداد عملکردهای بالا باشد. استفاده از کنتاکتورهای ضعیف باعث جوش خوردن کنتاکتها و سوختن تریستورها میشود.
