در فرآیند صنعتی تولید قطعات پلیمری، ثبات حرارتی سیلندر بحرانیترین فاکتور تعیینکننده کیفیت محصول نهایی است. هرگونه انحراف دما از محدوده تنظیم شده، مستقیماً بر ویسکوزیته ذوب اثر گذاشته و منجر به بروز عیوب ساختاری در قطعه میشود.
رلههای حالت جامد یا SSR (Solid State Relay) به عنوان جایگزین مدرن تجهیزات سوئیچینگ مکانیکی، نقش محوری در افزایش دقت سیستمهای کنترل دما ایفا میکنند.
استفاده از کنتاکتورهای مغناطیسی سنتی در سیستمهای مجهز به کنترلر PID، به دلیل محدودیت در سرعت سوئیچینگ و استهلاک قطعات متحرک، دیگر پاسخگوی استانداردهای دقیق تولید نیست. در این مقاله از بهترین شرکت رله سازی ایران که کمتر به گوشتان خورده ، سوشیما صنعت ،ابعاد فنی استفاده از رله SSR در ماشینآلات تزریق پلاستیک و تاثیر آن بر کاهش نویز و افزایش عمر المنتها بررسی میشود.

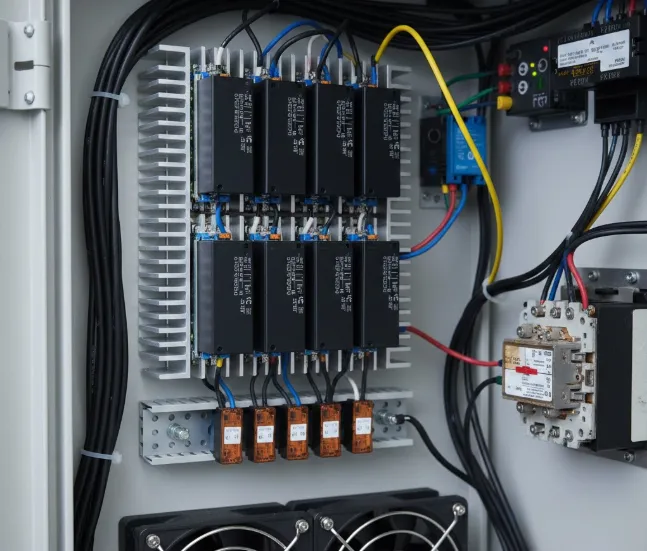

تحلیل عملکردی SSR در سیستمهای کنترل دمای PID
دستگاههای تزریق پلاستیک مدرن برای حفظ دما در بازه تلورانس کمتر از ۱ درجه سانتیگراد، از الگوریتمهای PID استفاده میکنند. این الگوریتمها نیازمند قطع و وصل جریان در فواصل زمانی بسیار کوتاه (کمتر از ثانیه) هستند. در چنین شرایطی، محدودیتهای فنی کنتاکتورها نمایان میشود:
- فرسایش مکانیکی: برخورد فیزیکی تیغهها در فرکانس بالای سوئیچینگ منجر به ذوب شدن پلاتینها و چسبندگی آنها میشود.
- تاخیر در پاسخدهی: زمان پاسخدهی کنتاکتورها (در حدود دهها میلیثانیه) مانع از اجرای دقیق فرامین کنترلر PID میشود.
- ایجاد آرک و نویز: جرقههای ناشی از سوئیچینگ مکانیکی، منبع اصلی تداخلات الکترومغناطیسی (EMI) در تابلو برق هستند.
در مقابل، رلههای حالت جامد که در سوشیما صنعت ارائه میشوند، با بهرهگیری از تکنولوژی نیمههادی (Thyristor یا Triac)، عملیات سوئیچینگ را در زمانهای بسیار کوتاه (کمتر از ۱۰ میلیثانیه) و بدون هیچگونه قطعه متحرکی انجام میدهند. این ویژگی اجازه میدهد تا کنترلر دما بتواند با دقت بسیار بالایی، توان خروجی را مدیریت کند.
مزایای تکنولوژی Zero-Crossing در رلههای حالت جامد
بیشتر رلههای SSR مورد استفاده در صنعت پلاستیک از نوع Zero-Cross هستند. در این تکنولوژی، رله تنها زمانی جریان را به المنت وصل میکند که ولتاژ متناوب شبکه در نقطه صفر قرار داشته باشد. این رویکرد دو مزیت فنی عمده دارد:
- کاهش استرس حرارتی المنت: اعمال ولتاژ از نقطه صفر، مانع از شوکهای الکتریکی ناگهانی به سیمپیچ المنت میشود که نتیجه مستقیم آن، افزایش عمر مفید هیترهای سیلندر است.
- حذف تداخلات رادیویی (RFI): با حذف جرقه در لحظه وصل، پایداری عملکرد کارتهای آنالوگ PLC و سنسورهای خطکش دیجیتال تضمین میشود.
تامین تخصصی رلههای SSR اورجینال برای صنایع پلاستیک
توزیع مستقیم برندهای سلدوک Celduc ، فوتک Fotek و کروزت و مهم تر از همه رله با کیفیت سوشیما صنعت با ضمانت اصالت فنی.
الزامات مدیریت حرارت و دفع گرما در SSR
علیرغم راندمان بالا، رلههای حالت جامد به دلیل ماهیت نیمههادی خود، در هنگام عبور جریان مقداری افت ولتاژ درونی ایجاد میکنند که منجر به تولید حرارت در بدنه رله میشود. عدم دفع صحیح این حرارت، عامل اصلی خرابی زودرس در رلههای SSR است. رعایت پروتکلهای زیر در نصب دستگاههای تزریق الزامی است:
- انتخاب هیتسینک استاندارد: ظرفیت حرارتی هیتسینک باید متناسب با جریان عبوری از رله انتخاب شود.
- استفاده از مواد رابط حرارتی (TIM): لایه نازکی از خمیر سیلیکون مرغوب باید برای حذف حبابهای هوا بین کف رله و هیتسینک قرار گیرد.
- تهویه تابلویی: در تابلوهایی که بیش از ۳ عدد SSR با آمپر بالا نصب شده است، استفاده از فن خنککننده برای گردش هوا اجباری است.
مقایسه فنی پارامترهای سوئیچینگ: کنتاکتور در برابر SSR
| پارامتر فنی | کنتاکتور الکترومغناطیسی | رله حالت جامد (SSR) |
|---|---|---|
| زمان پاسخدهی (Response Time) | ۵۰ تا ۱۰۰ میلیثانیه | کمتر از ۱۰ میلیثانیه |
| عمر مفید (تعداد سوئیچینگ) | محدود به ۱ میلیون سیکل | بسیار بالا (میلیاردها سیکل) |
| تولید نویز (EMI/RFI) | شدید (ناشی از آرک پلاتین) | بسیار کم (به دلیل Zero Cross) |
| مقاومت در برابر لرزش | ضعیف (امکان قطع و وصل ناخواسته) | بسیار عالی (ساختار یکپارچه) |
محاسبات آمپر مصرفی و ضریب اطمینان در بارهای مقاومتی
در بارهای مقاومتی مانند المنتهای دستگاه تزریق پلاستیک، جریان لحظه راهاندازی با جریان نامی تفاوت چندانی ندارد، اما به دلیل شرایط دمایی داخل تابلو برق، باید ضریب اطمینان لحاظ شود. طبق استانداردهای مهندسی، جریان نامی SSR باید حداقل ۲۵٪ تا ۵۰٪ بالاتر از جریان مصرفی المنت باشد.
برای مثال، اگر مجموع المنتهای یک زون حرارتی جریانی معادل ۲۰ آمپر مصرف میکنند، انتخاب رله SSR ۴۰ آمپر گزینهای بهینه و ایمن است. این اورسایز کردن قطعه باعث میشود دمای داخلی نیمههادی در محدوده مجاز باقی مانده و پایداری سیستم در بلندمدت حفظ شود.
تحلیل برندهای شاخص بازار برق صنعتی ایران
در انتخاب SSR برای بارهای حساس، کیفیت نیمههادی بکار رفته تعیینکننده است. برندهایی نظیر سلدوک (Celduc) فرانسه به دلیل استفاده از تریستورهای با کیفیت و بدنه مقاوم در برابر اشتعال، در صدر انتخابهای صنایع پتروشیمی و پلاستیک قرار دارند. همچنین برند فوتک (Fotek) به شرط اصالت کالا، تعادل مناسبی بین کارایی و هزینه ایجاد میکند. ما در مجموعه سوشیما صنعت، با تحلیل دقیق نیاز خطوط تولید، مناسبترین برند را بر اساس بودجه و حساسیت پروژه پیشنهاد میدهیم.
پرسشهای متداول تخصصی
۱. علت قفل شدن (اتصال کوتاه) رله SSR چیست؟
دلیل اصلی این پدیده، حرارت بیش از حد نیمههادی یا عبور جریان ناگهانی در سمت بار است. در صورت خرابی، رلههای SSR معمولاً به صورت اتصال کوتاه باقی میمانند که منجر به افزایش بیرویه دما میشود. استفاده از فیوزهای تندکار سری AR برای حفاظت از SSR الزامی است.
۲. تفاوت SSRهای AC-AC و DC-AC در چیست؟
این دستهبندی مربوط به نوع سیگنال فرمان است. در دستگاههایی که خروجی PLC آنها ۲۴ ولت DC است، باید از مدلهای DC-AC استفاده شود. مدلهای AC-AC معمولاً در سیستمهای قدیمیتر که فرمان مستقیم از برق شهر میگیرند، کاربرد دارند.
۳. آیا میتوان از رله تکفاز برای المنت سهفاز استفاده کرد؟
بله؛ در آرایشهای ستاره یا مثلث المنتها، میتوان از سه عدد رله تکفاز مجزا استفاده کرد. این روش از نظر تعمیراتی ترجیح داده میشود، زیرا در صورت بروز نقص در یک فاز، نیازی به تعویض کامل رله سهفاز گرانقیمت نخواهد بود.
۴. نقش خمیر سیلیکون در پایداری SSR چقدر جدی است؟
بدون خمیر سیلیکون، انتقال حرارت بین بدنه رله و هیتسینک به درستی صورت نمیگیرد. حتی در صورت وجود فن، عدم استفاده از خمیر سیلیکون میتواند عمر رله را به کمتر از یک دهم کاهش دهد.
در مجموع، گذار از سیستمهای سوئیچینگ مکانیکی به الکترونیکی در صنعت تزریق پلاستیک، گامی ضروری برای کاهش ضایعات و افزایش بهرهوری انرژی است. دقت بالا، حذف نویز و طول عمر نامحدود رلههای SSR، این تجهیزات را به جزء جداییناپذیر اتوماسیون مدرن تبدیل کرده است.
