تفاوت رله SSR زیرو کراس و رندوم فایر؛ کدام برای بارهای صنعتی مناسب‌تر است؟

رله‌های حالت جامد یا SSR (Solid State Relay) یکی از کلیدی‌ترین اجزای سیستم‌های کنترل قدرت در صنایع مدرن هستند. این رله‌ها به‌دلیل نداشتن قطعات مکانیکی متحرک، سرعت سوئیچینگ بالا، عمر طولانی، عملکرد بدون جرقه و امکان کنترل دقیق بار، در بسیاری از تابلوهای برق صنعتی جایگزین کنتاکتور و رله‌های الکترومکانیکی شده‌اند.

یکی از مهم‌ترین تصمیمات در طراحی یک سیستم صنعتی این است که: از SSR نوع زیرو کراس (Zero Cross) استفاده کنیم یا رندوم فایر (Random Fire)؟ انتخاب اشتباه می‌تواند باعث ایجاد نویز الکترومغناطیسی، گرم شدن غیرعادی قطعات، عملکرد ناپایدار بار یا حتی سوختن تجهیزات شود.

در این مقاله تخصصی از سوشیما صنعت ، به شکل تخصصی اما قابل فهم برای تکنسین‌ها، مهندسان و طراحان تابلو، تفاوت این دو نوع SSR را بررسی می‌کنیم؛ از نحوه روشن و خاموش شدن، مزایا و معایب، تا جدول مقایسه و معرفی کاربردهای مناسب هرکدام در صنایع.

رله SSR زیرو کراس (Zero Cross) چیست؟

رله SSR زیرو کراس نوعی رله حالت جامد است که در لحظه عبور ولتاژ AC از نقطه صفر (Zero Crossing) روشن می‌شود. یعنی اگر سیگنال فرمان در هر نقطه‌ای از سیکل سینوسی اعمال شود، SSR صبر می‌کند تا ولتاژ منبع به نزدیک صفر برسد و سپس تریاک/تریستور را هدایت می‌کند.

این رفتار باعث می‌شود که شیب لحظه‌ای ولتاژ و جریان در لحظه روشن شدن کم باشد و در نتیجه:

• جریان هجومی (Inrush Current) کاهش پیدا کند.
• نویز الکترومغناطیسی (EMI) و تداخل رادیویی کمتر شود.
• تنش الکتریکی روی بار و خود SSR کاهش یابد.

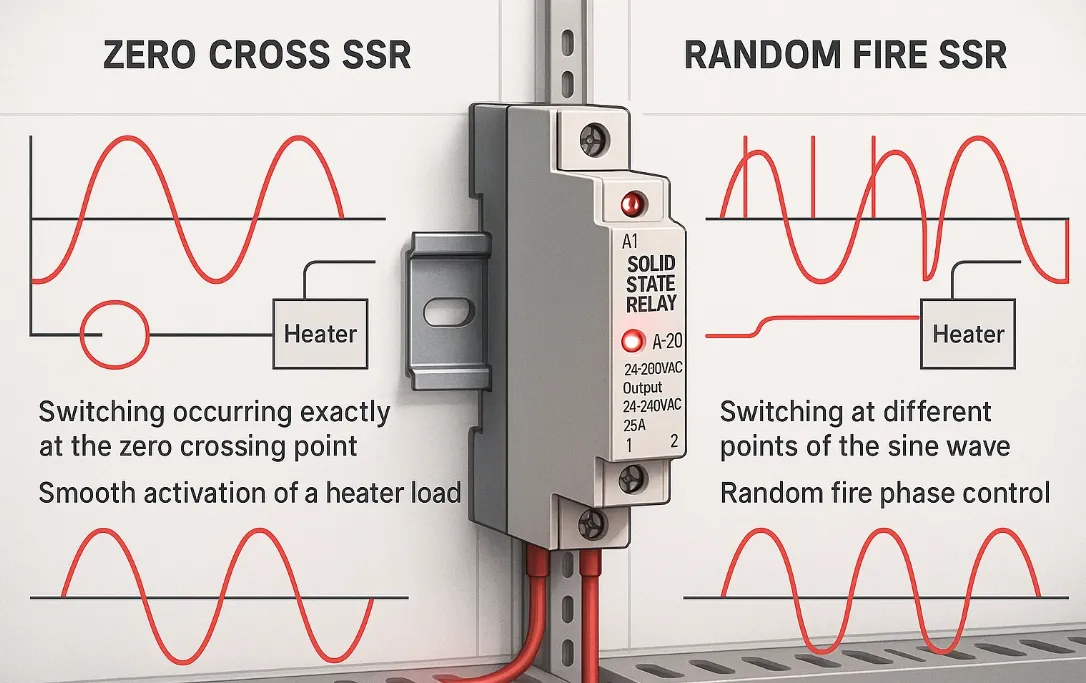

مقایسه عملکرد رله SSR زیرو کراس و رندوم فایر: در مدل Zero Cross سوئیچینگ دقیقاً در لحظه عبور ولتاژ از صفر انجام می‌شود که باعث کاهش نویز و تنش الکتریکی می‌شود، در حالی‌که در مدل Random Fire سوئیچینگ می‌تواند در هر نقطه از موج سینوسی رخ دهد و امکان کنترل فاز و تنظیم توان را فراهم می‌کند.

رفتار خاموش شدن در SSR زیرو کراس

نکته مهم این است که در اکثر رله‌های SSR مبتنی بر تریاک یا تریستور (چه زیرو کراس و چه رندوم فایر)، خاموش شدن به‌صورت ذاتی زمانی رخ می‌دهد که جریان بار از صفر عبور کند و ولتاژ روی قطعه به حد کافی کم شود. به عبارت دیگر:

• برای هر دو نوع SSR، خاموش شدن وابسته به عبور جریان از صفر است.
• تفاوت اصلی آن‌ها در لحظه روشن شدن است، نه در نحوه خاموش شدن.

این رفتار باعث می‌شود خاموش شدن SSR معمولاً با نویز و تداخل کمتری همراه باشد، اما در بارهای بسیار القایی باید به طراحی مدار اسنابر و حفاظت توجه ویژه‌ای داشت.

مزایای SSR زیرو کراس

• کاهش قابل توجه نویز الکترومغناطیسی (EMI) در لحظه سوئیچینگ
• سوئیچینگ نرم و کاهش شوک الکتریکی به بار
• افزایش طول عمر المنت‌ها و تجهیزات مقاومتی
• مناسب برای بیشتر بارهای مقاومتی مثل هیترها
• کاهش تداخل روی تجهیزات حساس الکترونیکی و سیستم‌های اندازه‌گیری

معایب SSR زیرو کراس

• برای کنترل فاز قابل استفاده نیست و توان خروجی را نمی‌توان در هر لحظه از سیکل تنظیم کرد.
• در کاربردهایی که نیاز به پاسخ فوری و بسیار سریع به فرمان دارند (مانند برخی دیمرهای سریع)، مناسب نیست؛ چون روشن شدن آن حداکثر تا نیم سیکل تأخیر خواهد داشت.
• برای بارهای شدیداً القایی، ممکن است به‌تنهایی کافی نباشد و نیاز به مدارات حفاظتی مکمل باشد.

کاربردهای رایج SSR زیرو کراس

رله‌های Zero Cross عمدتاً در سیستم‌هایی به کار می‌روند که:

• بار آن‌ها عمدتاً مقاومتی است.
• نویز پایین و سادگی سیستم از کنترل لحظه‌ای توان مهم‌تر است.

نمونه کاربردها:

• کنترل المنت‌های گرمایشی صنعتی در کوره‌ها، خشک‌کن‌ها و گرمخانه‌ها
• هیترهای صنایع پلاستیک، بسته‌بندی و غذایی
• سیستم‌های کنترل دما با کنترل On/Off یا Burst Firing
• دستگاه‌های بسته‌بندی حرارتی و شرینک پک

کنترل Burst Firing با SSR زیرو کراس

در بسیاری از سیستم‌های گرمایشی دقیق، به‌جای کنترل فاز از روش Burst Firing استفاده می‌شود. در این روش:

• SSR زیرو کراس، به‌جای قطع و وصل در میانه سیکل، چند سیکل کامل AC را وصل و سپس چند سیکل کامل را قطع می‌کند.
• با تغییر نسبت سیکل‌های وصل به قطع، توان متوسط روی المنت تنظیم می‌شود.
• چون سوئیچینگ فقط در لحظه عبور از صفر انجام می‌شود، EMI بسیار پایین باقی می‌ماند.

این روش ترکیبی از کنترل توان قابل قبول و نویز بسیار کم است و در اتوماسیون صنعتی گرمایشی (به‌ویژه همراه با کنترلرهای PID) بسیار رایج است.

رله SSR رندوم فایر (Random Fire) چیست؟

رله SSR رندوم فایر یا Random Turn-On برخلاف مدل زیرو کراس، بلافاصله پس از دریافت سیگنال فرمان فعال می‌شود؛ بدون اینکه منتظر عبور ولتاژ از نقطه صفر بماند. یعنی:

• سوئیچینگ می‌تواند در هر نقطه از موج سینوسی AC انجام شود.
• امکان کنترل فاز (Phase Angle Control) و تنظیم دقیق توان لحظه‌ای وجود دارد.

رفتار خاموش شدن در SSR رندوم فایر

همان‌طور که در مورد زیرو کراس اشاره شد، در SSRهای مبتنی بر تریاک/تریستور، خاموش شدن در لحظه عبور جریان از صفر اتفاق می‌افتد. این موضوع برای SSR رندوم فایر هم صادق است:

• روشن شدن می‌تواند در هر نقطه‌ای از سیکل باشد.
• اما خاموش شدن نیازمند کاهش جریان تا نزدیک صفر است.

بنابراین، تفاوت اساسی این دو تکنولوژی، فقط در نحوه و زمان Turn-On است، نه در Turn-Off.

مزایای SSR رندوم فایر

• امکان سوئیچینگ در هر لحظه از سیکل و در نتیجه قابلیت کنترل فاز
• مناسب برای دیمرهای صنعتی و کنترل توان به‌صورت پیوسته
• واکنش سریع‌تر به تغییر سیگنال کنترل نسبت به زیرو کراس
• قابل استفاده در کاربردهایی که نیاز به تنظیم سریع سطح روشنایی یا توان دارند

معایب SSR رندوم فایر

• ایجاد نویز الکترومغناطیسی (EMI) بیشتر به‌دلیل سوئیچینگ در ولتاژهای غیرصفر
• در بسیاری از پروژه‌های صنعتی، نیازمند استفاده از فیلتر EMI و طراحی دقیق کابل‌کشی و زمین
• اعمال تنش سوئیچینگ بالاتر روی بار، مخصوصاً در بارهای حساس یا قدیمی
• در بارهای مقاومتی ساده، پیچیدگی آن معمولاً غیرضروری است و Zero Cross کفایت می‌کند.

کاربردهای رایج SSR رندوم فایر

این نوع SSR در سیستم‌هایی استفاده می‌شود که نیاز به کنترل پیوسته توان و تنظیم دقیق دارند، از جمله:

• دیمرهای صنعتی برای کنترل روشنایی در پروژه‌های خاص
• کنترل توان بارهای خاص که باید سریع کم و زیاد شوند
• کنترل توان برخی ترانسفورماتورها در کاربردهای خاص آزمایشگاهی یا صنعتی
• کنترل توان موتورهای کوچک AC تک فاز (مانند فن‌ها و برخی پمپ‌های سبک خانگی/صنعتی) –
  البته با در نظر گرفتن جریان هجومی، گشتاور راه‌اندازی و استفاده از مدارهای اسنابر و حفاظت مناسب.

توجه مهم: برای موتورهای القایی سه فاز در کاربردهای صنعتی معمولاً از درایو فرکانسی (VFD) استفاده می‌شود و کنترل فاز با SSR به‌تنهایی روش استاندارد و توصیه‌شده‌ای نیست.

تفاوت اصلی رله SSR زیرو کراس و رندوم فایر

با نگاه فنی، می‌توان تفاوت این دو نوع SSR را در چند محور اصلی خلاصه کرد:

• زمان روشن شدن (Turn-On): زیرو کراس فقط در لحظه عبور ولتاژ از صفر روشن می‌شود؛ رندوم فایر در هر نقطه از سیکل قابل روشن شدن است.
• رفتار خاموش شدن (Turn-Off): در هر دو نوع، خاموش شدن معمولاً در لحظه عبور جریان از صفر رخ می‌دهد؛ این موضوع به ماهیت تریاک/تریستور وابسته است، نه نوع Drive.
• میزان نویز (EMI): زیرو کراس نویز بسیار کمتری تولید می‌کند؛ رندوم فایر به‌طور طبیعی نویز بیشتری دارد.
• قابلیت کنترل فاز: زیرو کراس برای کنترل فاز مناسب نیست؛ رندوم فایر انتخاب اصلی برای این نوع کاربردهاست.

جدول مقایسه سریع SSR زیرو کراس و رندوم فایر

کدام نوع SSR برای بارهای صنعتی مناسب‌تر است؟

انتخاب بین Zero Cross و Random Fire کاملاً وابسته به نوع بار و استراتژی کنترل توان است. چند سناریوی عملی را بررسی کنیم:

۱. بارهای مقاومتی (المنت، هیتر، کوره)

برای المنت‌های گرمایشی، هیترهای صنعتی، المنت‌های دستگاه تزریق پلاستیک و کوره‌ها:

• SSR زیرو کراس تقریباً همیشه انتخاب اول است.
• در صورت نیاز به تنظیم توان، به‌جای رندوم فایر، از کنترل Burst Firing با Zero Cross استفاده می‌شود.

این ترکیب هم EMI بسیار پایین دارد و هم کنترل توان کافی و پایدار ارائه می‌دهد.

۲. بارهایی که نیاز به کنترل فاز دارند

در کاربردهایی که باید توان را به‌صورت پیوسته در طول سیکل تغییر دهید (مثلاً برخی دیمرهای صنعتی یا تست‌های آزمایشگاهی خاص)، استفاده از:

• SSR رندوم فایر منطقی‌تر است، زیرا امکان کنترل زاویه آتش (Firing Angle) را می‌دهد.

در این موارد باید حتماً به طراحی فیلترهای EMI و کاهش تداخل با تجهیزات اطراف توجه شود.

۳. بارهای القایی (موتور، ترانسفورماتور)

در بارهای القایی مثل موتورهای AC و ترانسفورماتورها:

• انتخاب SSR، چه زیرو کراس و چه رندوم فایر، باید با احتیاط و توجه به جریان هجومی، گشتاور راه‌اندازی، و حفاظت‌های اضافه انجام شود.
• برای موتورهای القایی سه فاز، راه‌حل استاندارد VFD است و SSR گزینه اصلی کنترل سرعت نیست.
• برای موتورهای کوچک تک‌فاز (مثلاً فن‌ها)، می‌توان در برخی موارد کنترل توان با رندوم فایر را به‌کار برد، اما نیازمند طراحی دقیق حفاظتی است.

نکات مهم در انتخاب نوع SSR برای پروژه‌های صنعتی

برای اینکه انتخاب شما در طراحی تابلو برق یا سیستم کنترل، هم ایمن و هم اقتصادی باشد، این موارد را بررسی کنید:

• نوع بار: مقاومتی، القایی یا خازنی؟
• نیاز به کنترل فاز: آیا واقعاً به کنترل پیوسته توان در طول سیکل نیاز دارید یا کنترل Burst/On-Off کافی است؟
• محدودیت EMI: در محیط شما تجهیزات حساس (PLC، ابزار دقیق، سیستم‌های ارتباطی) وجود دارد؟
• جریان کاری و جریان هجومی: حتماً جریان راه‌اندازی و شرایط اضطراری را در نظر بگیرید.
• نوع کنترلر: خروجی کنترلر شما (PLC، PID، میکروکنترلر) با کدام نوع SSR سازگارتر است؟

در پروژه‌های صنعتی حرفه‌ای، بررسی این پارامترها در مرحله طراحی، از بسیاری از خرابی‌ها، توقف خط تولید و هزینه‌های اضافی جلوگیری می‌کند.

جمع‌بندی: زیرو کراس یا رندوم فایر؟

رله‌های SSR در دو خانواده اصلی Zero Cross و Random Fire عرضه می‌شوند و هرکدام برای کاربردی خاص طراحی شده‌اند:

• اگر با المنت‌های گرمایشی، هیترها و بارهای مقاومتی سروکار دارید و دنبال نویز کم، طراحی ساده و کارکرد مطمئن هستید، SSR زیرو کراس (ترجیحاً همراه با کنترل Burst Firing) بهترین انتخاب است.
• اگر در پروژه شما کنترل دقیق و پیوسته توان در طول سیکل برق ضروری است، می‌توانید به سراغ SSR رندوم فایر بروید؛ البته با در نظر گرفتن EMI بالاتر و نیاز به فیلترینگ.

در نهایت، انتخاب صحیح نوع SSR فقط یک موضوع تئوری نیست؛ تصمیمی است که روی پایداری خط تولید، عمر تجهیزات، کیفیت توان و هزینه نگهداری شما در بلندمدت تأثیر مستقیم می‌گذارد. با درک دقیق تفاوت رفتار زیرو کراس و رندوم فایر، می‌توانید برای هر بار صنعتی، رله حالت جامد مناسب و مطمئن را انتخاب کنید.
