چالش‌های استفاده از رله SSR در بارهای القایی و مهار ولتاژ برگشتی

ماهیت بارهای القایی و دشمنی آن‌ها با نیمه‌هادی‌ها

برای اینکه بفهمیم چرا رله SSR در کنار بارهای القایی آسیب‌پذیر است، باید اول بدانیم این بارها چه رفتاری دارند.

بارهای القایی شامل موتورهای الکتریکی، ترانسفورماتورها، کویل‌های سلونوئید، شیرهای برقی و هر چیزی هستند که یک سیم‌پیچ (سلف) در قلبشان دارند. این سیم‌پیچ‌ها یک خاصیت بنیادی دارند: در برابر تغییر جریان مقاومت می‌کنند.

وقتی جریان از یک سلف عبور می‌کند، انرژی به شکل میدان مغناطیسی در آن ذخیره می‌شود. حالا تصور کنید رله SSR را قطع می‌کنید. جریان می‌خواهد ناگهان به صفر برسد. اما سلف این را نمی‌پذیرد. برای حفظ جریان، یک ولتاژ بسیار بالا در جهت معکوس تولید می‌کند. این همان Back EMF است.

این ولتاژ برگشتی چقدر می‌تواند بالا باشد؟ در یک مدار ۲۲۰ ولت معمولی، Back EMF می‌تواند به راحتی به ۶۰۰ تا ۱۰۰۰ ولت یا حتی بیشتر برسد. این اتفاق در کسری از میلی‌ثانیه رخ می‌دهد. ترانزیستور TRIAC یا MOSFET داخل رله SSR که برای ولتاژ ۴۰۰ یا ۵۰۰ ولت طراحی شده، ناگهان با یک پالس ولتاژی چند برابر تحملش روبرو می‌شود. نتیجه؟ شکست الکتریکی و سوختن رله.

این پدیده در فیزیک با رابطه زیر توصیف می‌شود:

V = L × (dI/dt)

یعنی ولتاژ القایی برابر است با اندوکتانس ضربدر سرعت تغییر جریان. هرچه جریان سریع‌تر قطع شود (که در SSR بسیار سریع اتفاق می‌افتد)، ولتاژ برگشتی بالاتر خواهد بود. این دقیقاً همان چیزی است که رله‌های SSR را در مقایسه با رله‌های مکانیکی در برابر بارهای القایی آسیب‌پذیرتر می‌کند؛ چون SSR بسیار سریع‌تر سوئیچ می‌کند.

استفاده از مدار اسنابر برای جذب انرژی مازاد

خوشبختانه راه‌حل این مشکل نه گران است و نه پیچیده. یکی از موثرترین و رایج‌ترین روش‌ها، استفاده از مدار اسنابر  یا Snubber Circuit است.

اسنابر RC چیست و چطور کار می‌کند؟

ساده‌ترین و پرکاربردترین نوع اسنابر، ترکیب یک مقاومت و یک خازن است که به صورت سری به هم وصل شده و موازی با بار القایی (یا موازی با خروجی رله) قرار می‌گیرند.

وقتی رله قطع می‌شود و ولتاژ برگشتی شروع به بالا رفتن می‌کند، خازن شروع به شارژ شدن می‌کند و انرژی اضافی را جذب می‌کند. مقاومت هم سرعت شارژ و دشارژ خازن را کنترل می‌کند و از نوسانات تشدیدی جلوگیری می‌کند. نتیجه این است که آن پالس ولتاژی تیز و خطرناک، به یک منحنی ملایم و قابل تحمل تبدیل می‌شود.

به زبان فنی‌تر، اسنابر RC نرخ تغییر ولتاژ (dv/dt) را کاهش می‌دهد. این مهم است چون TRIAC داخل SSR نه تنها به ولتاژ بالا حساس است، بلکه به سرعت تغییر ولتاژ هم حساسیت دارد. یک dv/dt بالا می‌تواند باعث سوئیچینگ ناخواسته رله شود؛ یعنی رله بدون اینکه فرمانی دریافت کرده باشد، روشن شود. این پدیده در موتورها می‌تواند بسیار خطرناک باشد.

مقادیر پیشنهادی برای اسنابر RC

برای اکثر کاربردهای صنعتی در شبکه ۲۲۰ تا ۴۴۰ ولت، مقادیر زیر نقطه شروع خوبی هستند:

• مقاومت: بین ۱۰۰ تا ۱۰۰۰ اهم (معمولاً ۱۰۰ اهم برای بارهای سنگین‌تر)
• خازن: بین ۰.۰۱ تا ۰.۱ میکروفاراد با ولتاژ تحمل حداقل ۶۳۰ ولت AC
• از خازن‌های فیلم پلی‌پروپیلن استفاده کنید، نه الکترولیتی

اسنابر را ترجیحاً موازی با بار القایی (نه موازی با رله) قرار دهید تا بیشترین تاثیر را داشته باشد. هرچه اسنابر به منبع Back EMF نزدیک‌تر باشد، بهتر عمل می‌کند.

انتخاب رله SSR با ولتاژ تحمل بالاتر

مدار اسنابر یک لایه محافظتی عالی است، اما به تنهایی کافی نیست. انتخاب اشتباه رله از همان ابتدا، مشکل را حل‌نشدنی می‌کند.

قانون ضریب اطمینان ولتاژ

یک اشتباه رایج این است که برای شبکه ۲۲۰ ولت، رله‌ای با تحمل ۲۵۰ یا ۳۰۰ ولت انتخاب می‌شود. این کار در کاربردهای مقاومتی شاید قابل قبول باشد، اما در بارهای القایی یعنی فاجعه.

قانون طلایی: برای بارهای القایی در شبکه ۲۲۰ ولت، حداقل از رله‌هایی با تحمل ۶۰۰ ولت استفاده کنید. اگر بار سنگین‌تر است یا محیط صنعتی پر از نویز الکتریکی دارید، رله‌های ۸۰۰ ولت انتخاب بهتری هستند.

برای شبکه ۳۸۰ تا ۴۴۰ ولت سه‌فاز، این عدد باید به حداقل ۱۲۰۰ ولت برسد.

ضریب اطمینان جریان برای رله SSR سه فاز

در انتخاب رله SSR سه فاز برای موتورهای صنعتی، ضریب اطمینان جریان حتی مهم‌تر از ولتاژ است. دلیلش این است که موتورها در لحظه راه‌اندازی (استارت)، جریانی بین ۵ تا ۸ برابر جریان نامی می‌کشند.

قانون کلی: رله SSR سه فاز را با حداقل ۳ برابر جریان نامی موتور انتخاب کنید. اگر موتور ۱۰ آمپر نامی دارد، رله باید حداقل ۳۰ آمپر باشد.

این ضریب به دلایل زیر ضروری است:

• جریان راه‌اندازی بالا در لحظه استارت
• گرمای تولیدشده در SSR که با مربع جریان رابطه دارد
• کاهش ظرفیت رله در دماهای بالا
• نوسانات جریان در بارهای متغیر

فراموش نکنید که SSR برخلاف رله مکانیکی، گرمای قابل توجهی تولید می‌کند. نصب هیت‌سینک مناسب و تهویه کافی در تابلو برق، عمر رله را چند برابر می‌کند.

سوالات متداول

آیا رله‌های SSR دارای اسنابر داخلی، نیاز به محافظ خارجی دارند؟

بله، در اکثر موارد نیاز دارند. اسنابر داخلی که در بسیاری از SSRها وجود دارد، برای محافظت از خود رله در برابر نویزهای معمولی شبکه طراحی شده است، نه برای جذب Back EMF یک موتور صنعتی سنگین. این اسنابر داخلی معمولاً برای پالس‌های ولتاژی کوچک کافی است، اما وقتی با یک موتور ۵ کیلووات یا یک شیر برقی بزرگ کار می‌کنید، انرژی ذخیره‌شده در سیم‌پیچ بسیار بیشتر از ظرفیت اسنابر داخلی است. پس همیشه یک اسنابر RC خارجی موازی با بار نصب کنید.

دیود هرزگرد در بارهای DC چه نقشی ایفا می‌کند؟

در مدارهای DC، دیود هرزگرد معادل اسنابر RC در مدارهای AC است. این دیود موازی با بار القایی و در جهت معکوس نصب می‌شود. وقتی رله قطع می‌شود و Back EMF تولید می‌شود، دیود هرزگرد یک مسیر برای جریان القایی فراهم می‌کند تا به جای اینکه به رله آسیب بزند، از طریق خود بار تخلیه شود. این ساده‌ترین، ارزان‌ترین و موثرترین راه‌حل برای مدارهای DC است. دیود باید ولتاژ معکوس (PIV) حداقل ۲ برابر ولتاژ منبع داشته باشد.

چرا موتور در هنگام کار با SSR لرزش دارد؟

این یکی از شکایت‌های رایج است و چند دلیل احتمالی دارد. اول اینکه SSRهای AC معمولاً در لحظه عبور از صفر ولتاژ یا Zero Crossing سوئیچ می‌کنند. اگر رله از نوع Zero Crossing باشد و موتور بار متغیر داشته باشد، ممکن است در برخی سیکل‌ها سوئیچینگ ناقص اتفاق بیفتد.

دوم، اگر dv/dt بالا باشد و اسنابر نداشته باشید، سوئیچینگ ناخواسته می‌تواند باعث تغذیه ناهموار موتور شود.

سوم، برای موتورهایی که نیاز به کنترل دور دارند، SSR معمولی مناسب نیست و باید از درایو (اینورتر) استفاده کرد. اگر لرزش در دور ثابت هم وجود دارد، اول اسنابر نصب کنید و اگر مشکل حل نشد، رله را با مدل Random Firing نه Zero Crossing جایگزین کنید.

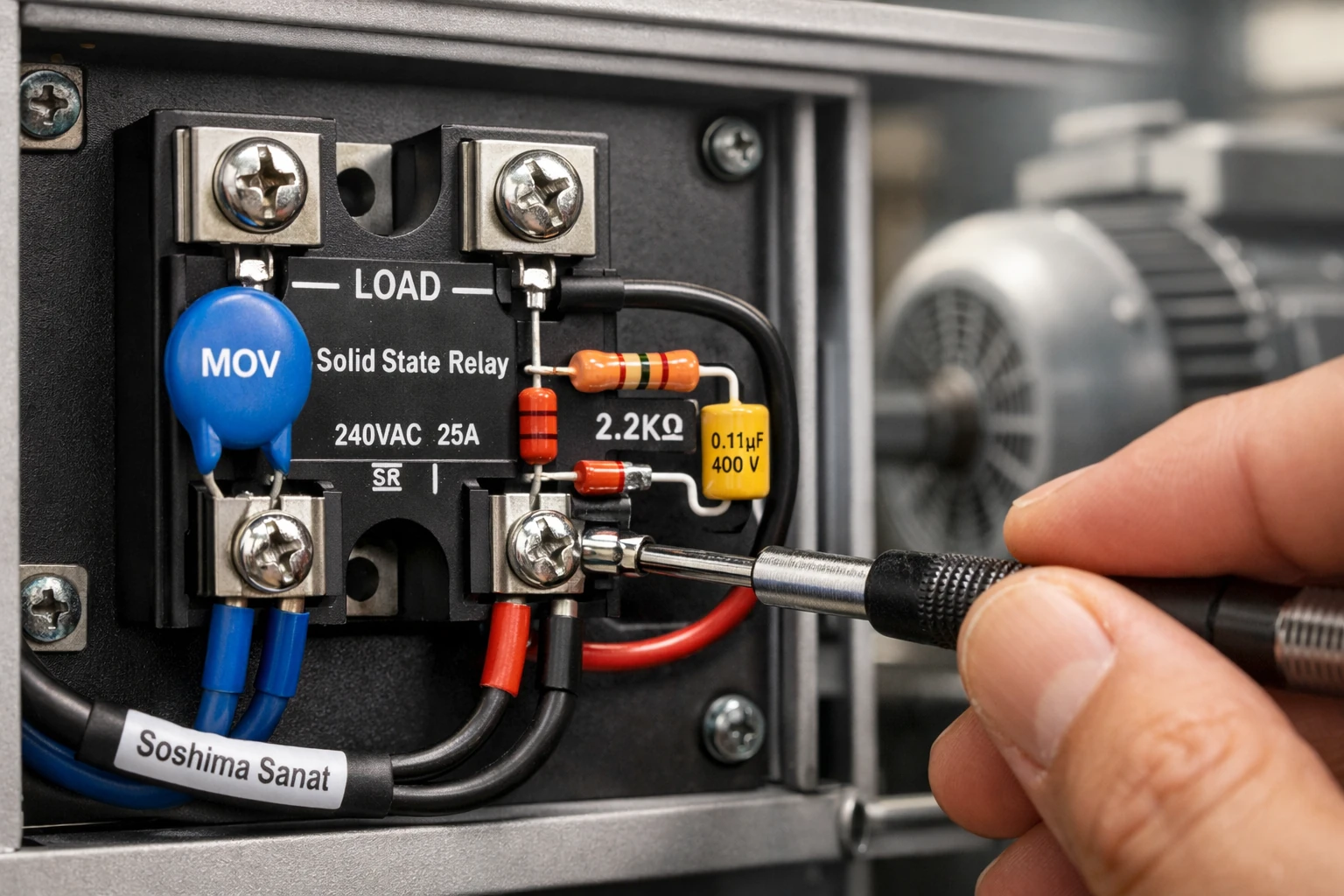

آیا می‌توان از واریستور (MOV) به جای اسنابر RC استفاده کرد؟

بله، واریستور یا Metal Oxide Varistor یک گزینه مکمل خوب است. MOV در ولتاژهای عادی مثل یک مدار باز عمل می‌کند، اما وقتی ولتاژ از یک حد مشخص (ولتاژ کلمپ) بالاتر رود، شروع به هدایت می‌کند و انرژی اضافی را جذب می‌کند.

تفاوت اصلی با اسنابر RC این است که MOV انرژی را به گرما تبدیل می‌کند و در پالس‌های مکرر ممکن است تخریب شود. بهترین رویکرد، استفاده همزمان از هر دو است: MOV برای پالس‌های ولتاژی بزرگ و ناگهانی، و اسنابر RC برای کنترل dv/dt.

جمع‌بندی: یک چک‌لیست عملی

قبل از اینکه رله SSR بعدی را روی یک بار القایی نصب کنید، این موارد را مرور کنید:

• رله را با ولتاژ تحمل حداقل ۲.۵ تا ۳ برابر ولتاژ شبکه انتخاب کنید (برای ۲۲۰ ولت، حداقل ۶۰۰ ولت)
• جریان رله را حداقل ۳ برابر جریان نامی بار در نظر بگیرید
• یک اسنابر RC موازی با بار القایی نصب کنید
• در مدارهای DC، دیود هرزگرد فراموش نشود
• هیت‌سینک مناسب و تهویه کافی برای رله تامین کنید
• اگر رله دارای اسنابر داخلی است، آن را جایگزین اسنابر خارجی نکنید

رعایت این نکات ساده، عمر رله‌های SSR شما را از چند ماه به چند سال می‌رساند و از خرابی‌های ناگهانی و پرهزینه در خط تولید جلوگیری می‌کند.
